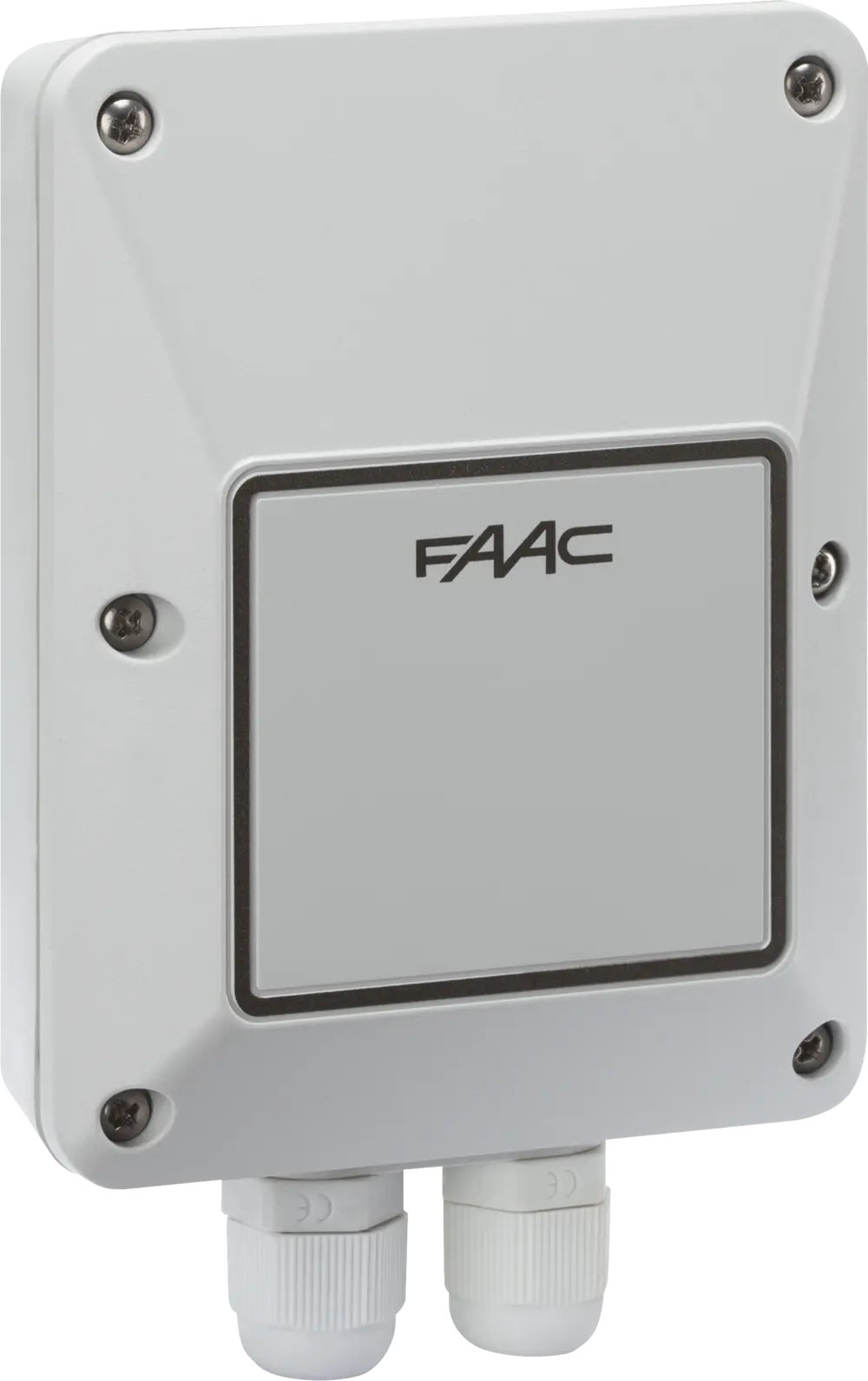

XR S 868
Prijímač bezdrôtového systému
Prijímač bezdrôtového systému pre bezpečnostné lišty. Bezpečnostné zariadenie typu C (EN 12453). Rádiový systém zjednodušuje inštaláciu bezpečnostných zariadení bez potreby káblového prepojenia medzi bezpečnostnými lištami a riadiacou jednotkou. Rádiový systém sa skladá z prijímača XR S 868 a vysielača XT S 868. Ku každému vysielaču XT S 868 je možné pripojiť až dve odporové bezpečnostné lišty 8,2 kOhm alebo ľubovoľné zariadenie s kontaktom N.C. Každý rádiový prijímač XR S 868 je schopný riadiť až 6 vysielačov XT S 868, to znamená až 12 bezpečnostných líšt XS55 (8,2 kOhm). Prijímač XR S 868 umožňuje prepojenie
so štandardnými riadiacimi jednotkami s bezpečnostnými vstupmi N.C. pomocou nezávislých reléových výstupov, ako aj s riadiacimi jednotkami FAAC vybavenými BUS 2easy cez dva nepolarizované vodiče.
so štandardnými riadiacimi jednotkami s bezpečnostnými vstupmi N.C. pomocou nezávislých reléových výstupov, ako aj s riadiacimi jednotkami FAAC vybavenými BUS 2easy cez dva nepolarizované vodiče.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely XR S 868
| model | popis | objednávací kód |
|---|---|---|
| XR S 868 | prijímač | 787013 |
Technická specifikace XR S 868
| Napájanie | BUS 2easy alebo 12 V - 24 V ⎓ |
| Typ inštalácie | na stenu |
| Prijímacia frekvencia | 868 MHz |
| Regulácia frekvencie | až 4 kanály |
| Odber prúdu | 54 mA |
| Programovanie | 4 každý vysielač |
| Maximálny počet vysielačov | 6 (XT S 868) |
| Vstupné konektory | zdroj napájania / BUS, test (Fail Safe) |
| Výstupné konektory | relé 1 (N.C. o 8K2) - relé 2 (N.C. o 8K2) - relé 1+2 (N.O/N.C.) - stav batérie |
| Trieda krytia | IP55 |
| Rozmery (d x š x v) | 84 x 36,5 x 112 mm |
| Prevádzková teplota | -20 °C až +55 °C |
