FAAC

950 N2

Automatický pohon pro křídlové dveře

leták
manuál
katalog
instalace
příslušenství
příslušenství
Délka křídla
700 – 1400 mm
Maximální hmotnost křídla
286 – 367 kg
CESafeZone

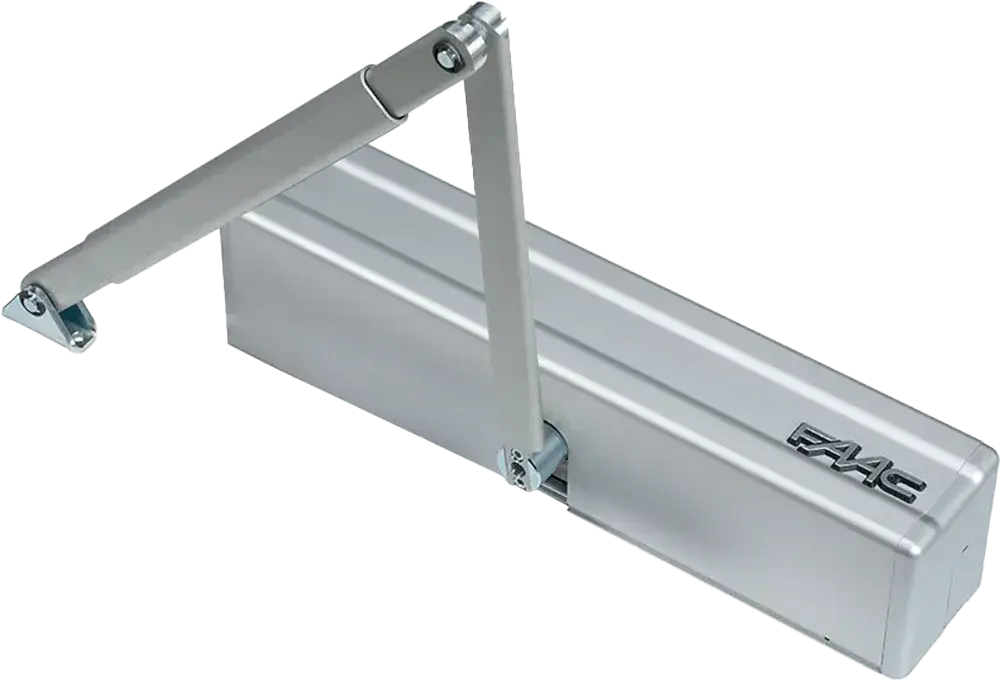

Automatický pohon FAAC 950N2 pro křídlové dveře s délkou křídla 700 mm až 1400 mm a maximální hmotností křídla 286 kg až 367 kg, který splňuje normu EN16005. Umožňuje obsluhu dveří vážících více než 360 kg, a to tiše a v nepřetržitém provozu. Balení obsahuje pohon s elektronickou řídící jednotkou, integrovaným voličem funkcí a hliníkovým krytem.
Objednací číslo: 105414

Modely 950 N2

ModelPopisVelikost průchoduMaximální hmotnost křídla s kloubovým ramenemMaximální hmotnost křídla s kluzným ramenemObjednací číslo
950 Ns elektronickou řídící jednotkou, voličem funkcí a plastovým krytem700 - 1400 mm367 kg - 700 mm
92 kg - 1400 mm		286 kg - 700 mm
71 kg - 1400 mm		105414
s elektronickou řídící jednotkou, voličem funkcí a krytem z eloxovaného hliníku105415
s elektronickou řídící jednotkou, voličem funkcí, bez krytu205004

Technická specifikace 950 N2

Model950 N
Napájení220-240 V~ - 50/60 Hz
Příkon100 W
Frekvence použití100 %
Elektromotorelektromotor napájen 24 V ⎓
Maximální zatížení příslušenstvím1 A - 24 V ⎓
Napájení elektrického zámku(N.O./N.C.) 24 V ⎓ / 500 mA max.
Rozměry (d × v × h)530 × 105 × 160 mm
Hmotnost10 kg
Provoz v případě výpadku el. proudumanuální otevření/zavření - zavření pružinou
Maximální úhel otevření křídla100° - 125°
Čas otevření křídla4-10 s (nastavitelné)
Čas zavření křídla4-10 s (nastavitelné)
Částečné otevření10-90 % celkového otevření
Pauza0-30 s
Noční pauza0-30 s
Enkodérstandardní
Monitoring bezpečnostních senzorů (EN16005)standardní (může být deaktivováno)
Nízkoenergetický provoz (EN 16005)standardní (může být deaktivováno)
Provozní teplota-20 °C až +55 °C
Třída krytíIP 23 (pouze pro interiérové využití)
V souladu s normamiEN16005; EN61000-6-2; EN61000-6-3

Příklad typické instalace 950 N2

Zvýhodněná sada 950 N2

Řídící jednotky pro 950 N2

Kompletní složení komponentů systému 950 N2

Vestavěné mikroprocesorové řídící jednotky FAAC 950N2 I/0 a FAAC 952N2 MPS s autodiagnostikou a průběžným sledováním všech funkcí dveří zajišťují bezpečný provoz zařízení jak při zavírání, tak při otvírání. Setup koncových poloh pro pozici dveří otevřeno/zavřeno probíhá automaticky, stejně jako měření hmotnosti dveří a nastavení pracovních sil pohonu.

Pohon má vestavěný volič funkcí s logikami automatika, manuální otvírání a otevřeno. Dále disponuje volitelnými funkcemi ANTI WIND, která zajišťuje uzavření dveří i v případě silného větru, a PUSH AND GO. Pohon je plně kompatibilní s ovládací klávesnicí FAAC KP Evo a FAAC LK Evo. Použití klávesnice FAAC KP Evo umožňuje rozšířená nastavení rychlosti otevření a zavření, nastavení pauzy, funkce MASTER / SLAVE pro dvoukřídlé dveře, majáku, gongu, týdenního kalendáře, přístupového hesla nebo zjištění celkového počtu cyklů. Dále použití ovládací klávesnice umožňuje volbu mezi funkcemi manuální, otevřeno, automatika, noc a interlock.

Programovatelné funkce 950 N2

Příslušenství pro 950 N2

Související s produktem 950 N2

Společné příslušenství pro všechny aplikace 950 N2

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
