FHE Sliding

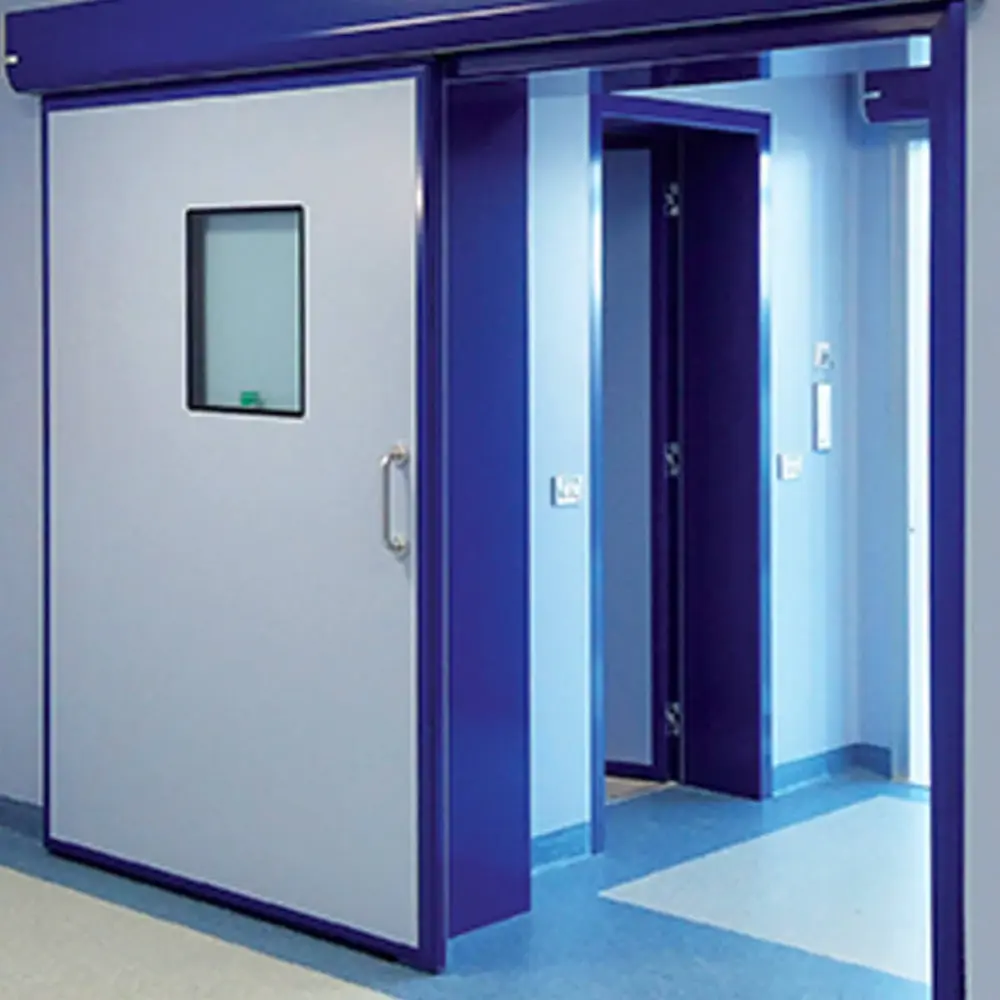

Automatické posuvné dvere pre čisté priestory
Otváranie
Automatické alebo manuálne
Verzia
Jednokrídlová alebo dvojkrídlová, vzduchotesná
• Automatické dvere radu FAAC FHE sú určené pre nemocničné priestory a kontaminované prostredia podľa európskeho nariadenia EN16005.
• Modelový rad pozostáva z rôznych vzduchotesných modelov, ktoré sú k dispozícii s niekoľkými povrchovými úpravami, ako je hliník a nehrdzavejúca oceľ.
• Kompletnú ponuku dopĺňa široké príslušenstvo, ako sú olovené panely, priezory a bezpečnostné snímače.
• Modelový rad pozostáva z rôznych vzduchotesných modelov, ktoré sú k dispozícii s niekoľkými povrchovými úpravami, ako je hliník a nehrdzavejúca oceľ.
• Kompletnú ponuku dopĺňa široké príslušenstvo, ako sú olovené panely, priezory a bezpečnostné snímače.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely FHE Sliding
| Model | Verzia | Šírka voľného priechodu | Výška priechodu |
|---|---|---|---|
| FHE-SSA | vzduchotesné automatické posuvné dvere jednokrídlové / dvojkrídlové | 800 - 2000 mm | 2000 - 2500 mm |
| FHE-SSM | vzduchotesné manuálne posuvné dvere jednokrídlové / dvojkrídlové | 800 - 2000 mm | 2000 - 2500 mm |
| FHE-SHA | vzduchotesné automatické posuvné dvere jednokrídlové | 800 - 2000 mm | 2000 - 2150 mm |
| FHE-SHM | vzduchotesné manuálne posuvné dvere dvojkrídlové | 800 - 2000 mm | 2000 - 2150 mm |
Technická specifikace FHE Sliding
| Model | FHE Sliding |
|---|---|
| Napájanie | 220-240 V~ – 50/60 Hz |
| Príkon | 140 W |
| Frekvencia používania | 100 % |
| Maximálna hrúbka krídla | 65 mm |
| Elektromotor | elektromotor napájaný 36 V s enkodérom |
| Prídavný elektromotor | elektromotor napájaný 36 V |
| Maximálne zaťaženie príslušenstvom | 1 A - 24 V |
| Typ prenosu sily | pomocou elektrovodivého ozubeného remeňa |
| Rýchlosť otvárania krídla | 10 - 75 cm/s (jednokrídlové) - 20 - 150 cm/s (dvojkrídlové) |
| Rýchlosť zatvárania krídla | 10 - 75 cm/s (jednokrídlové) - 20 - 150 cm/s (dvojkrídlové) |
| Čiastočné otvorenie | 5 - 95 % celkového otvorenia |
| Pauza | 0 - 30 s alebo funkcia Energy Saving |
| Nočná pauza | 0 - 240 s |
| Enkodér | štandardný |
| Monitorovanie bezpečnostných senzorov (EN16005) | štandardné (možno deaktivovať) |
| Nízkoenergetická prevádzka (EN16005) | štandardná (možno deaktivovať) |
| Prevádzková teplota | -20°C - +55°C |
| Trieda krytia | IP 23 (iba na použitie v interiéri) |
| V súlade s normami | EN 16005; EN 13489-1 Pl "c" CAT.2; EN 13489-2; EN 60335-1; EN 60335-2; EN ISO 12100; EN 61000-6-2; EN 61000-6-3 |
Řídící jednotky pro FHE Sliding
Kompletní složení komponentů systému FHE Sliding
DVEROVÝ RÁM
• Rám zárubne, ktorý je nastaviteľný z troch strán, sa skladá z dvoch prvkov: profilu rámu a profilu pomocného rámu z hliníka a / alebo nehrdzavejúcej ocele.
• Vo vnútri profilu rámu sú vytvorené špeciálne drážky určené na uloženie trecieho tesnenia, ktoré ho spája s profilom pomocného rámu.
• Profil rámu má tiež špeciálnu vnútornú drážku na upevnenie.
• Drážka je uzavretá tesnením, ktoré je v jednej rovine s profilom rámu.
• Použitím rôznych predlžovacích prvkov z hliníka možno rám dverí použiť na steny rôznej hrúbky.
ČELNÝ KRYT
• Ochranný profil a kryt pre posuvný mechanizmus z hliníka, so širokými okrajmi a bez ostrých hrán a výčnelkov na jednoduché čistenie.
• Profil krytu obsahuje drážku navrhnutú na uloženie tesnenia, ktoré úplne uzatvára spodnú stranu v súlade s horným profilom krídla.
• Konce profilu krytu sú uzavreté koncovkami, ktoré majú rovnaké zakrivenie ako profil.
• Profil krytu umožňuje jednoduchú údržbu, ktorú môže vykonávať iba jeden obsluhujúci pracovník.
• Rám zárubne, ktorý je nastaviteľný z troch strán, sa skladá z dvoch prvkov: profilu rámu a profilu pomocného rámu z hliníka a / alebo nehrdzavejúcej ocele.
• Vo vnútri profilu rámu sú vytvorené špeciálne drážky určené na uloženie trecieho tesnenia, ktoré ho spája s profilom pomocného rámu.
• Profil rámu má tiež špeciálnu vnútornú drážku na upevnenie.
• Drážka je uzavretá tesnením, ktoré je v jednej rovine s profilom rámu.
• Použitím rôznych predlžovacích prvkov z hliníka možno rám dverí použiť na steny rôznej hrúbky.
ČELNÝ KRYT
• Ochranný profil a kryt pre posuvný mechanizmus z hliníka, so širokými okrajmi a bez ostrých hrán a výčnelkov na jednoduché čistenie.
• Profil krytu obsahuje drážku navrhnutú na uloženie tesnenia, ktoré úplne uzatvára spodnú stranu v súlade s horným profilom krídla.
• Konce profilu krytu sú uzavreté koncovkami, ktoré majú rovnaké zakrivenie ako profil.
• Profil krytu umožňuje jednoduchú údržbu, ktorú môže vykonávať iba jeden obsluhujúci pracovník.
NOSNÝ PROFIL
• Z eloxovaného hliníka, s drážkou na nastavenie výšky a šírky.
• Rozmery profilu sú (v × š) 100/140 × 166 mm.
• Klzná dráha integrovaná do profilu.
KRÍDLA
• Krídla z hliníka a / alebo z nehrdzavejúcej ocele.
• Horný profil krídla je špeciálne tvarovaný tak, aby umožňoval inštaláciu vozíka priamo bez nutnosti použitia adaptéra na profil.
• Na zvislé profily a horný profil krídla je inštalovaný špeciálny netoxický silikónový tesniaci materiál.
• Špeciálne dvojkomponentné tesnenie s okrajom na strane profilu rámu je umiestnené do špeciálnej drážky na spodnom profile krídla.
• Z eloxovaného hliníka, s drážkou na nastavenie výšky a šírky.
• Rozmery profilu sú (v × š) 100/140 × 166 mm.
• Klzná dráha integrovaná do profilu.
KRÍDLA
• Krídla z hliníka a / alebo z nehrdzavejúcej ocele.
• Horný profil krídla je špeciálne tvarovaný tak, aby umožňoval inštaláciu vozíka priamo bez nutnosti použitia adaptéra na profil.
• Na zvislé profily a horný profil krídla je inštalovaný špeciálny netoxický silikónový tesniaci materiál.
• Špeciálne dvojkomponentné tesnenie s okrajom na strane profilu rámu je umiestnené do špeciálnej drážky na spodnom profile krídla.
POHONNÁ JEDNOTKA FHE OBSAHUJE:
• Hlavný prevodový motor napájaný 36 Vdc s optickým enkodérom.
• 36Vdc sekundárny prevodový motor s kladkou na napínanie remeňa (vo verzii s druhým pohonom).
• Mikroprocesorovú riadiacu jednotku E1400.
• Elektrovodivý prevodový remeň 12 mm.
• 2 vozíky (verzia s jedným pohyblivým krídlom) alebo 4 vozíky (verzia s dvoma krídlami).
• Spínaný napájací zdroj s nízkou spotrebou (GreenTech).
POJAZDOVÉ VOZÍKY
• Pozinkovaná oceľová konštrukcia.
• Dve syntetické posuvné kolieska s vystuženými ložiskami.
• Nylonové koliesko s ložiskami na ochranu pred vysadením krídla.
• Nastavenie výšky vozíka ± 7,5 mm.
• Bočné nastavenie ± 10 mm.
• Profil spájajúci krídla v eloxovanej úprave.
• Kefa na čistenie dráhy koľajnice.
• Hlavný prevodový motor napájaný 36 Vdc s optickým enkodérom.
• 36Vdc sekundárny prevodový motor s kladkou na napínanie remeňa (vo verzii s druhým pohonom).
• Mikroprocesorovú riadiacu jednotku E1400.
• Elektrovodivý prevodový remeň 12 mm.
• 2 vozíky (verzia s jedným pohyblivým krídlom) alebo 4 vozíky (verzia s dvoma krídlami).
• Spínaný napájací zdroj s nízkou spotrebou (GreenTech).
POJAZDOVÉ VOZÍKY
• Pozinkovaná oceľová konštrukcia.
• Dve syntetické posuvné kolieska s vystuženými ložiskami.
• Nylonové koliesko s ložiskami na ochranu pred vysadením krídla.
• Nastavenie výšky vozíka ± 7,5 mm.
• Bočné nastavenie ± 10 mm.
• Profil spájajúci krídla v eloxovanej úprave.
• Kefa na čistenie dráhy koľajnice.
RIADIACA JEDNOTKA E1400
• Mikroprocesorová riadiaca jednotka E1400 RD so zabudovaným blokom motora a riadiacimi doskami batérií a fotobuniek.
• 230V~ spínaný zdroj.
• Samostatne riadené núdzové batérie, ktoré sa aktivujú iba pri výpadku prúdu otvorením dverí podľa európskej normy EN16005.
• Špecifické, farebné a odnímateľné svorkovnice.
• Programovanie prostredníctvom funkčnej klávesnice SDK EVO.
• Automatické úpravy:
– definícia otvorenej a zatvorenej polohy
– výber optimálnej rýchlosti, zrýchlenia a spomalenia
– monitorovanie snímačov v súlade s EN16005
– bezpečnostné zariadenie proti privretiu v súlade s EN16005
– možnosť nastavenia rýchlosti a nastavenia priamo na doske (bez pomoci externých programátorov).
• Funkcia reset.
• 2 konfigurovateľné výstupy.
• 4 konfigurovateľné vstupy.
• 4 programovateľné vstupy na sledovanie bezpečnostných snímačov podľa EN16005.
• 2 prúdové alebo frekvenčné programovateľné vstupy na sledovanie pohybových snímačov podľa EN16005.
• Funkcia blokovania.
• Funkcia „gongu“.
• Funkcia „stropného svetla“.
• Funkcia okamžitého zatvorenia.
• LCD displej na zobrazenie stavu dverí, diagnostiky porúch a programovania.
• 3 tlačidlá na základné programovanie:
– počet krídel
– pauza
– nočná pauza
– rýchlosť otvárania a zatvárania
– úspora energie
– otváracia a zatváracia sila
– doba prítlaku
– programovanie vnútorných a vonkajších senzorov
– núdzová konfigurácia.
• 3 tlačidlá na pokročilé programovanie:
– riadenie monitorovaných senzorov
– konfigurácia vstupu
– funkcie pre lekárne
– blokovanie motora
– monitorovanie zámku motora
– oneskorenie deaktivácie vnútorného senzora v nočnom režime
– konfigurácia výstupu.
• Aktualizácia firmvéru a sťahovanie / nahrávanie niektorých informácií (konfigurácia, časovače, súbory protokolu) prostredníctvom USB portu.
• Mikroprocesorová riadiaca jednotka E1400 RD so zabudovaným blokom motora a riadiacimi doskami batérií a fotobuniek.
• 230V~ spínaný zdroj.
• Samostatne riadené núdzové batérie, ktoré sa aktivujú iba pri výpadku prúdu otvorením dverí podľa európskej normy EN16005.
• Špecifické, farebné a odnímateľné svorkovnice.
• Programovanie prostredníctvom funkčnej klávesnice SDK EVO.
• Automatické úpravy:
– definícia otvorenej a zatvorenej polohy
– výber optimálnej rýchlosti, zrýchlenia a spomalenia
– monitorovanie snímačov v súlade s EN16005
– bezpečnostné zariadenie proti privretiu v súlade s EN16005
– možnosť nastavenia rýchlosti a nastavenia priamo na doske (bez pomoci externých programátorov).
• Funkcia reset.
• 2 konfigurovateľné výstupy.
• 4 konfigurovateľné vstupy.
• 4 programovateľné vstupy na sledovanie bezpečnostných snímačov podľa EN16005.
• 2 prúdové alebo frekvenčné programovateľné vstupy na sledovanie pohybových snímačov podľa EN16005.
• Funkcia blokovania.
• Funkcia „gongu“.
• Funkcia „stropného svetla“.
• Funkcia okamžitého zatvorenia.
• LCD displej na zobrazenie stavu dverí, diagnostiky porúch a programovania.
• 3 tlačidlá na základné programovanie:
– počet krídel
– pauza
– nočná pauza
– rýchlosť otvárania a zatvárania
– úspora energie
– otváracia a zatváracia sila
– doba prítlaku
– programovanie vnútorných a vonkajších senzorov
– núdzová konfigurácia.
• 3 tlačidlá na pokročilé programovanie:
– riadenie monitorovaných senzorov
– konfigurácia vstupu
– funkcie pre lekárne
– blokovanie motora
– monitorovanie zámku motora
– oneskorenie deaktivácie vnútorného senzora v nočnom režime
– konfigurácia výstupu.
• Aktualizácia firmvéru a sťahovanie / nahrávanie niektorých informácií (konfigurácia, časovače, súbory protokolu) prostredníctvom USB portu.
