560

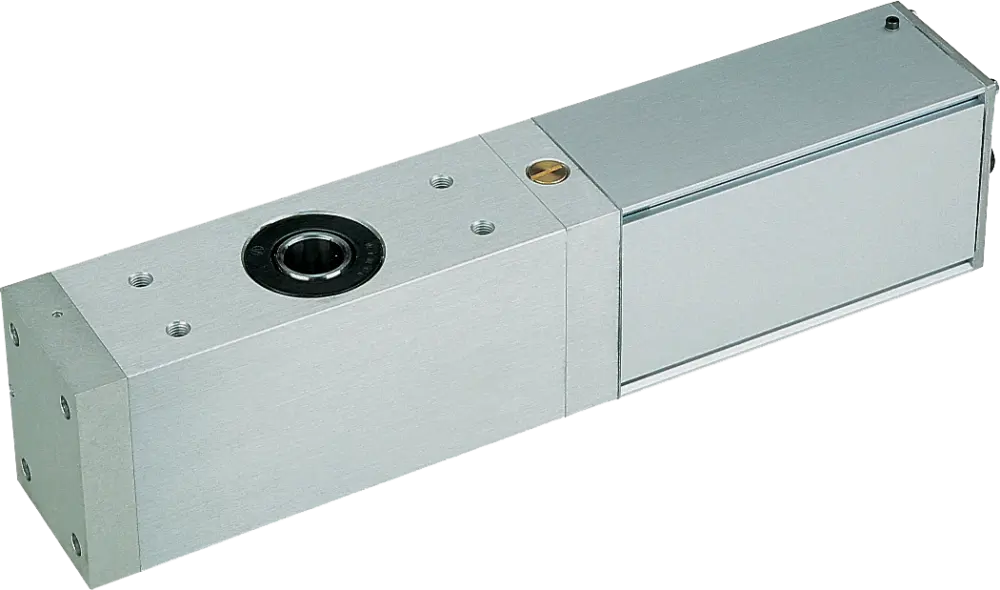

230V hydraulický pohon
Maximálna šírka jedného panelu
1,5 – 2 m
Frekvencia používania
80 cyklov / hod
• Ideálny pre skladacie brány.
• Pohon je upevnený na jednom krídle a otvára alebo zatvára sa pomocou teleskopického ramena.
• V prípade výpadku elektrickej energie je možné pomocou externého odblokovania pohybovať krídlami manuálne.
• Pár by-pass ventilov funguje ako protinárazové zariadenie a zabraňuje možnému poškodeniu ventilov.
• Pohon je upevnený na jednom krídle a otvára alebo zatvára sa pomocou teleskopického ramena.
• V prípade výpadku elektrickej energie je možné pomocou externého odblokovania pohybovať krídlami manuálne.
• Pár by-pass ventilov funguje ako protinárazové zariadenie a zabraňuje možnému poškodeniu ventilov.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 560
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna šírka jedného panelu | frekvencia používania | |||
| 560 CBAC | 1,5 m | 80 cyklov / hod | neobsahuje | 104561 |
| 560 SB | 2,0 m | 80 cyklov / hod | neobsahuje | 104562 |
Balenie 560 obsahuje: hydraulický pohon 560 CBAC (hydrozámok pri otvorení a zatvorení), 560 SB (bez hydrozámku) a kondenzátor 8 μF 400 V.
Technická specifikace 560
| model | 560 CBAC | 560 SB |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny | jednofázový, asynchrónny |
| Príkon | 220 W | 220 W |
| Maximálny krútiaci moment | 320 Nm * | 320 Nm * |
| Maximálna uhlová rýchlosť | 12,4 °/s * | 12,4 °/s * |
| Prietok čerpadla | 1 l / min * | 1 l / min * |
| Prevádzková teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana motora | 120 °C | 120 °C |
| Trieda krytia | IP55 | IP55 |
| Typ oleja | FAAC HP | FAAC HP |
| Hmotnosť pohonu | 12 kg | 12 kg |
| Rozmery (d × š × v) | 480 × 85 × 110 mm | 480 × 85 × 110 mm |
| Riadiaca jednotka | neobsahuje | neobsahuje |
| Maximálna šírka krídla | 1,5 m (jeden panel) | 2 m (jeden panel) |
| Frekvencia používania | 80 cyklov / hod | 80 cyklov / hod |
