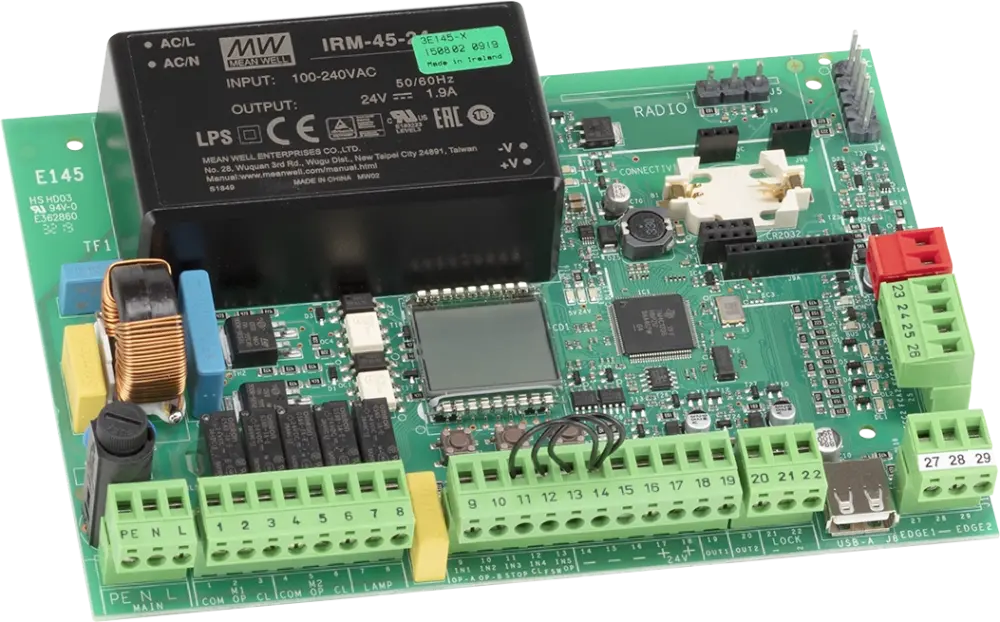

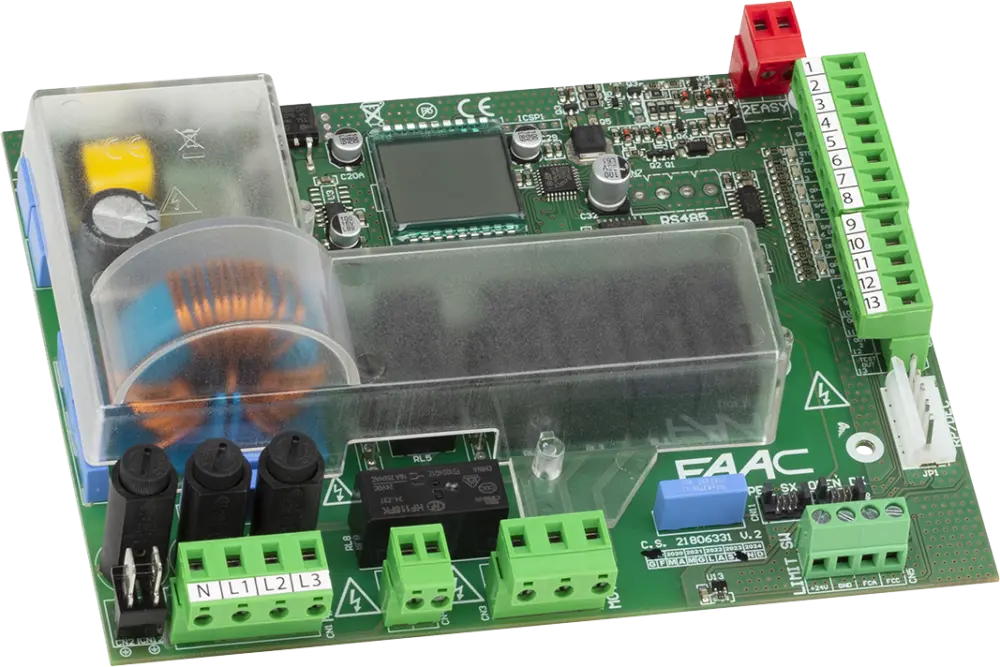

E145 S LC
Nízkospotrebová riadiaca jednotka
NOVINKA
Riadiaca jednotka E145 S LC môže riadiť jeden alebo dva pohony krídlovej brány, posuvnej brány alebo kombináciu krídlovej a posuvnej brány.
Objednací číslo: 790306
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Technická specifikace E145 S LC
| model | E145 S LC |
|---|---|
| Napájanie | 220-240V~ 50/60 Hz |
| Maximálne zaťaženie riadiacej jednotky | 900 W |
| Maximálne zaťaženie motora | 800 W |
| Príkon pri zapnutej automatike (v pokojovom stave) a maximálnom zaťažení príslušenstva | 14,6 W |
| Spotreba v pohotovostnom režime (Low Consumption LC) | ≤ 0.5 W |
| Spotreba v pohotovostnom režime (Low Consumption LC) s funkciou Simply Connect | ≤ 2 W |
| Maximálny prúd príslušenstva | 500 mA 24 V ⎓ - 250 mA BUS 2easy |
| Maximálne zaťaženie majáka | 60 W |
| Prevádzková teplota | -20 °C až +65 °C |
| Poistky | F 10 A |
Řídící jednotky pro E145 S LC
Programovatelné funkce E145 S LC
| Základné programovanie | |
|---|---|
| Modely pohonov | voliteľné (krídlové, posuvné alebo kombinovaná inštalácia) |
| Logické funkcie | poloautomatika (E) / poloautomatika „krok za krokom“ (EP) / automatika „s bezpečnostnými prvkami“ (S) / automatika s reverzovaním v pauze (SA) / automatika „Krok za krokom s bezpečnostnými prvkami“ (SP) / automatika 1 (A1) / automatika (A) / automatika „krok za krokom“ (AP) / automatika s časovačom (At) / poloautomatika (B) / mix (otvoriť impulzom/ zatvára mŕtvy muž) (BC) / mŕtvy muž (dead-man) (C) / logika modifikovaná pomocou Simply Connect |
| Pauza | nezávisle programovateľná pre úplné a čiastočné otvorenie (od 0 do 9 min 50 s) |
| Počet motorov | voliteľné |
| Tlačná sila | nastaviteľná od 1 do 50 pre každý motor samostatne |
| Použitie enkodéra | voliteľné |
| Spínače koncových polôh | spínače koncových polôh pracujú nezávisle pre otvorenie a zatvorenie |
| Oneskorenie zatvárania krídla | programovateľné (od 0 do 1 min 30 s) |
| Zariadenie BUS 2easy | voliteľné |
| Zatvorenie motora v režime „mŕtvy muž“ | pre motor 1 a 2 nezávisle |
| Učenie pracovných časov | jednoduchý samoučiaci cyklus (max. 4 min 10 s), rozpoznanie pracovného času a spomalenia dvoch krídel iba jedným pracovným cyklom, so SafeCoderom sa učí a ukladá otváranie / zatváranie / spomalenie |
| Pokročilé programovanie | |
| Maximálna sila pri rozbehu a dobehu | voliteľné |
| Spätný pohyb na uvoľnenie elektrozámku | nezávisle voliteľné (napomáha lepšej funkcii elektrozámku) |
| Oneskorenie pri otváraní | voliteľné |
| Spomalenie krídla 1 | programovateľné, percentuálne z kompletnej dráhy (0 % až 99 %) |
| Spomalenie krídla 2 | programovateľné, percentuálne z kompletnej dráhy (0 % až 99 %) |
| Pamäť rádiových kódov | počet naprogramovaných rádiových kódov v OmniDECu cez XF modul |
| Predblikanie | |
| Fotobunky pri zatváraní | voliteľné |
| Funkcia ADMAP | voliteľné |
| Nastavenie citlivosti detekcie prekážky | programovateľné, ak je enkodér prítomný (10 stupňov) |
| Uhol vyhľadávania mechanického dorazu | programovateľný, ak je enkodér prítomný |
| Prídavný pracovný čas | voliteľný (ak nie je prítomný enkodér alebo spínače koncových polôh) |
| Programovanie OUT 1 a OUT2 | nezávisle voliteľné (17 možností) |
| Vyžiadanie servisu | voliteľné (v prípade dosiahnutia počtu nastavených cyklov systém aktivuje pred každým pohybom 8s predblikanie) |
| Počítanie cyklov | voliteľné (upgrade počítadla - maximálne nastavenie 99 000 cyklov) |
| Upgrade konfigurácie riadiacej jednotky | XUSB o Simply Connect |
| Simply Connect | |
| Konektor Simply Connect slúži na pripojenie zariadenia, ktoré umožňuje správu ovládacích prvkov a nastavení riadiacej jednotky pomocou webového rozhrania alebo mobilnej aplikácie. | |
