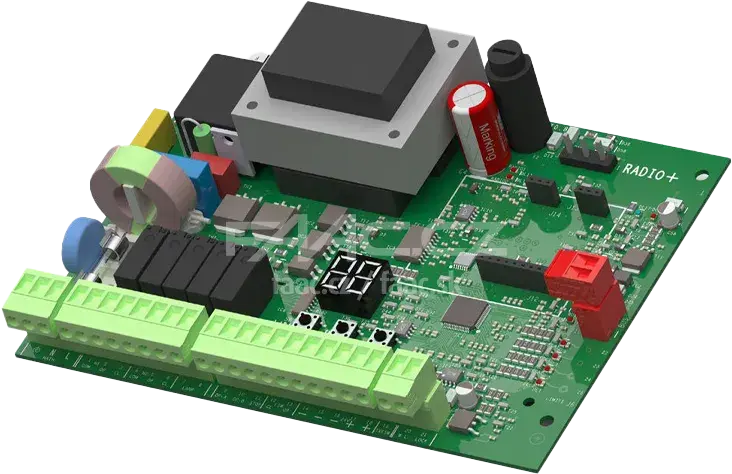

E045 S LC

Nízkospotrebičová riadiaca jednotka

novinka
CEOmniDecFDSSimply Connect2easyGreenTech
Elektronická riadiaca jednotka E045 S LC je vďaka novým technológiám 2easy a OMNIDEC kompatibilná iba s prijímačom XF868 / XF433 a s fotobunkami XP20 B D a XP30 B LC („BUS“ pripojenie). Rozhranie BUS XIB je k dispozícii na pripojenie tradičných fotobuniek.
Objednací číslo: 790079
E045 S LC

Modely E045 S LC

Technická specifikace E045 S LC

modelE045 S LC
Napájanie220-240V~ 50/60 Hz
Maximálne zaťaženie riadiacej jednotky800 W
Maximálne zaťaženie motora700 W
Príkon pri zapnutej automatike (v pokojovom stave) a maximálnom zaťažení príslušenstva21,6 W
Spotreba v pohotovostnom režime (Low Consumption LC)≤ 0.5 W
Spotreba v pohotovostnom režime (Low Consumption LC) s funkciou Simply Connect≤ 2 W
Maximálny prúd príslušenstva500 mA 24 V ⎓ - 250 mA BUS 2easy
Maximálne zaťaženie majáka60 W
Prevádzková teplota-20 °C až +65 °C
PoistkyF 5 A ~ 250 V - T0.8 ~ A 250 V

Příklad typické instalace E045 S LC

Zvýhodněná sada E045 S LC

Řídící jednotky pro E045 S LC

Kompletní složení komponentů systému E045 S LC

Programovatelné funkce E045 S LC

Základné programovanie
Logické funkciepoloautomatika (E) / poloautomatika „krok za krokom“ (EP) / automatika „krok za krokom s bezpečnostnými prvkami“ (SP) / automatika (A) / automatika „krok za krokom“ (AP) / poloautomatika (B) / mŕtvy muž (dead-man) (C)
Pauzaprogramovateľná (0 až 9 min 50 s)
Počet motorovvoliteľný
Nastavenie silynastaviteľné od 1 do 50 pre každý motor samostatne
Použitie enkodéravoliteľné
Oneskorenie zatvárania krídlaprogramovateľné (0 až 1 min 30 s)
Zariadenia BUS 2easyvoliteľné
Zatvorenie motora v režime „mŕtvy muž“pre motor 1 a 2 nezávisle
Učenie pracovných časovjednoduchý samoučiaci cyklus (max. 4 min 10 s)
(rozpoznanie pracovného času a spomalenia dvoch krídel iba jedným pracovným cyklom) prostredníctvom absolútneho enkodéra SafeCoder sa učia polohy otvárania / zatvárania / spomalenia
Pokročilé programovanie
Odblokovanie elektrického zámku a záverečné pribuchnutievoliteľné (odľahčenie elektrického zámku)
Oneskorenie pri otváranívoliteľné
Spomalenie krídla 1programovateľné, percentuálne z kompletnej dráhy (0 % až 99 %)
Spomalenie krídla 2programovateľné, percentuálne z kompletnej dráhy (0 % až 99 %)
Predbežné blikanie
Nastavenie citlivosti detekcie prekážkyprogramovateľné, ak je enkodér prítomný (10 stupňov)
Uhol vyhľadávania mechanického dorazuprogramovateľné, ak je enkodér prítomný
Simply Connect
Konektor Simply Connect slúži na pripojenie zariadenia, ktoré umožňuje správu ovládacích prvkov a nastavení riadiacej jednotky pomocou webového rozhrania alebo mobilnej aplikácie.

Příslušenství pro E045 S LC

Frekvenčný modul
787832
Frekvenčný modul XF433
787831
Nízkospotrebové fotobunky XP30 B LC
785121
Rozhranie BUS XIB
790062
