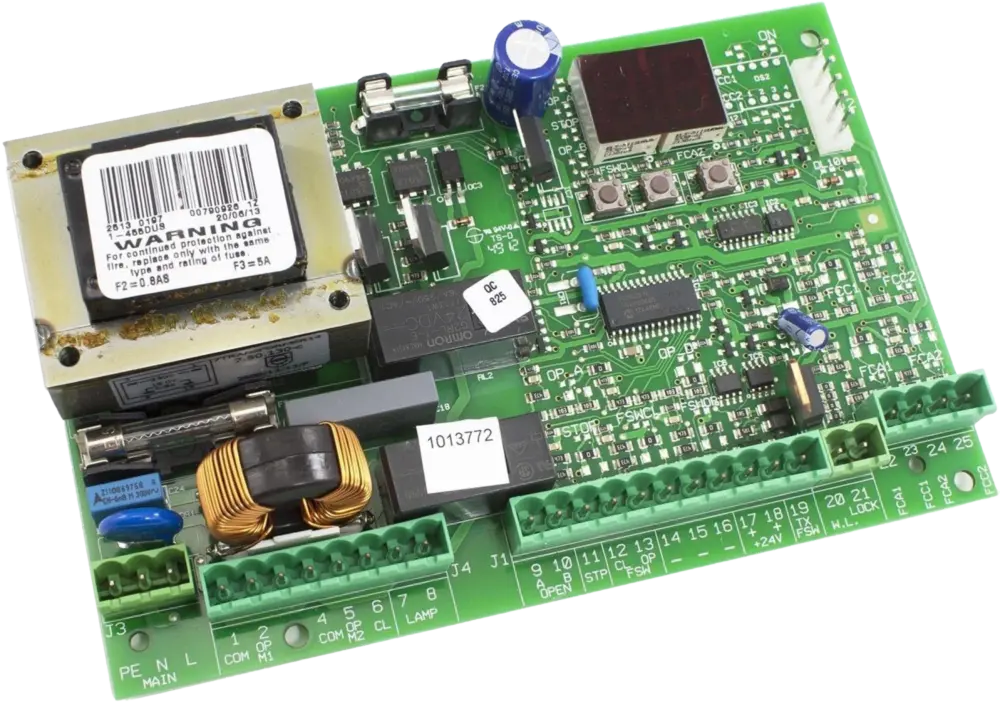

FAAC

455 D

Řídící jednotka

PRODEJ UKONČEN
leták
manuál
katalog
instalace
příslušenství
příslušenství
CE
Řídící jednotka k použití pro hydraulické a elektromechanické pohony křídlových brán. Může řídit jeden nebo dva pohony.
Objednací číslo: 790917

Modely 455 D

Technická specifikace 455 D

Model 455 D
Napájení 230 VAC (+6 % / −10 %), 50 Hz
Příkon 10 W
Maximální zatížení motoru 800 W
Maximální proud příslušenství 500 mA
Maximální zatížení elektrozámkem 15 VA
Provozní teplota −20 °C až +55 °C
Pojistky 2
Vstupní konektory otevřít / částečně otevřít / stop (zavřeno) / bezpečnost při otevírání / bezpečnost při zavírání / napájení + uzemnění / koncové spínače (Gatekodér)
Výstupní konektory maják / motory / napájení příslušenství 24 VDC / indikační světlo 24 VDC / fail-safe / elektrozámek 12 VAC
Typ integrovaných přijímačů dekódovací karty / RP přijímače
Signalizace stavu pomocí displeje

Příklad typické instalace 455 D

Zvýhodněná sada 455 D

Řídící jednotky pro 455 D

Kompletní složení komponentů systému 455 D

Programovatelné funkce 455 D

Příslušenství pro 455 D
