FAAC

E045 S

Řídicí jednotka

leták
manuál
katalog
instalace
příslušenství
příslušenství

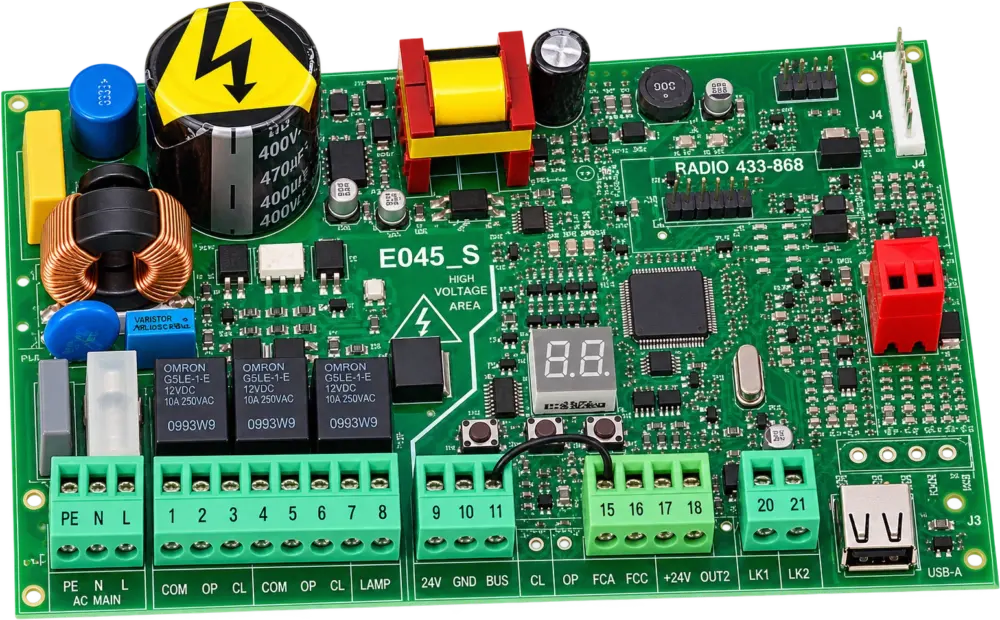

Řídící jednotka FAAC E045S pro řízení jednoho nebo dvou pohonů FAAC.

napájení: 230 VAC ±15% 50/60 Hz
příkon: 4 W v režimu stand by
maximální zatížení motoru: 800 W
maximální proud příslušenství: 500 mA 24 VDC – 500 mA BUS 2-easy
maximální zatížení elektrozámkem: zámek FAAC (12 VAC – 24 VDC)
provozní teplota: -20 °C až +55 °C
pojistka: 2,5 A
vstupní konektory: otevřít / částečně otevřít / stop (zavřít) / BUS 2-easy / napájení + uzemnění
výstupní konektory: motory, maják, napájení příslušenství 24 Vdc, 12Vac elektrozámek / 24Vdc světlo
rychlokonektor: XF433 / XF868 modul oMNIDEC, USB-A, Simply Connect
programování: LED displej a tlačítka
signalizace stavu: pomocí displeje a LED
Objednací číslo: 790077

Modely E045 S

Technická specifikace E045 S

Příklad typické instalace E045 S

Zvýhodněná sada E045 S

Řídící jednotky pro E045 S

Kompletní složení komponentů systému E045 S

Programovatelné funkce E045 S

Příslušenství pro E045 S

Související s produktem E045 S

Společné příslušenství pro všechny aplikace E045 S
