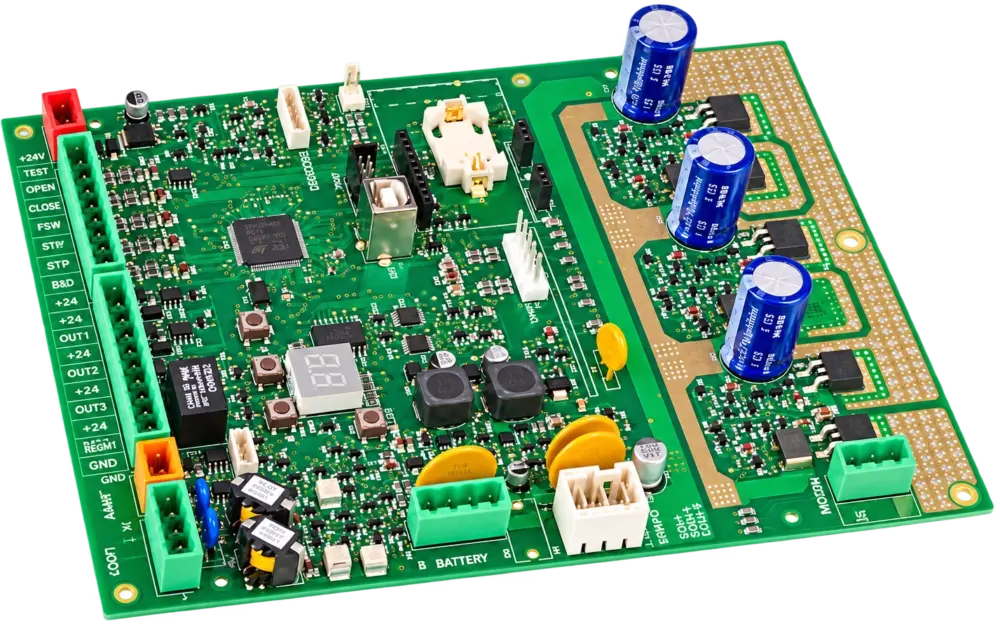

E680
Vstavaná riadiaca jednotka
Príkon
7 W
Maximálne zaťaženie motora
240 W
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely E680
| Model | Objednávací kód |
|---|---|
| Riadiaca jednotka E680 (vstavaná) | 63000128 |
Technická specifikace E680
| Model | E680 |
|---|---|
| Napájanie | 100 - 240 V~ 50/60 Hz |
| Príkon | 7 W |
| Maximálne zaťaženie motora | 240 W |
| Maximálny prúd príslušenstva | 800 mA |
| Napätie pre príslušenstvo | 24 V ⎓ |
| Programovanie | 3 tlačidlá (+, -, F) a displej, tlačidlo pre SET-UP |
| Logické funkcie | automatická / automatická 1 / poloautomatická / parkovisko / parkovisko - automatické / condo / condo - automatická / obsluha / vzdialená / zákaznícka |
| Programovateľné funkcie | logika / čas pauzy / sila otvárania a zatvárania / rýchlosť otvárania a zatvárania / slučka 1 a 2 / predblikanie / pracovný čas / citlivosť / detekcia prekážky / počítadlo cyklov pre servis / výstup indikačného svetla / Fail Safe / stavový výstup / vyžiadanie servisu / osvetlenie ramena |
| Pracovný čas | programovateľný (od 0 do 4 min) |
| Pauza | programovateľná (od 0 do 4 min) |
| Nastavenie sily | programovateľné v 50 stupňoch |
| Regulácia rýchlosti | programovateľná v 50 stupňoch |
| Vstupné konektory | slučka / slučka / otvoriť / zatvoriť / bezpečnosť počas zatvárania / stop / poplach / napájací zdroj 36 V ⎓ / batéria XBAT / BUS 2-Easy |
| Výstupné konektory | maják pre 24 V / motor napájanie pre príslušenstvo 24 V ⎓ / 4 programovateľné výstupy, z toho 1 reléový / 4 programovateľné výstupy (19 funkcií) |
| Rýchlokonektor | enkodér / senzor vyrazenia ramena / integrované osvetlenie závory / USB pre aktualizáciu firmvéru / 5-pinový pre pripojenie Minidecu / dekodéra / prijímača RP/RP2 / rozširujúce pripojenie (Net-com, G-com, atď.) |
| Dva integrované detektory indukčných slučiek | nastavenie pracovnej frekvencie, signalizácia obsadenia slučky na LED, stav slučky adresovateľný na programovateľný výstup |
| Poistky | 4 samoresetovacie |
| Prevádzková teplota | -20 °C až +55 °C |
Řídící jednotky pro E680
Programovatelné funkce E680
| Programovateľné funkcie |
|---|
| logika / čas pauzy / sila otvárania a zatvárania / rýchlosť otvárania a zatvárania / slučka 1 a 2 / predblikanie / pracovný čas / citlivosť / detekcia prekážky / počítadlo cyklov pre servis / výstup indikačného svetla / Fail Safe / stavový výstup / vyžiadanie servisu / osvetlenie ramena |
