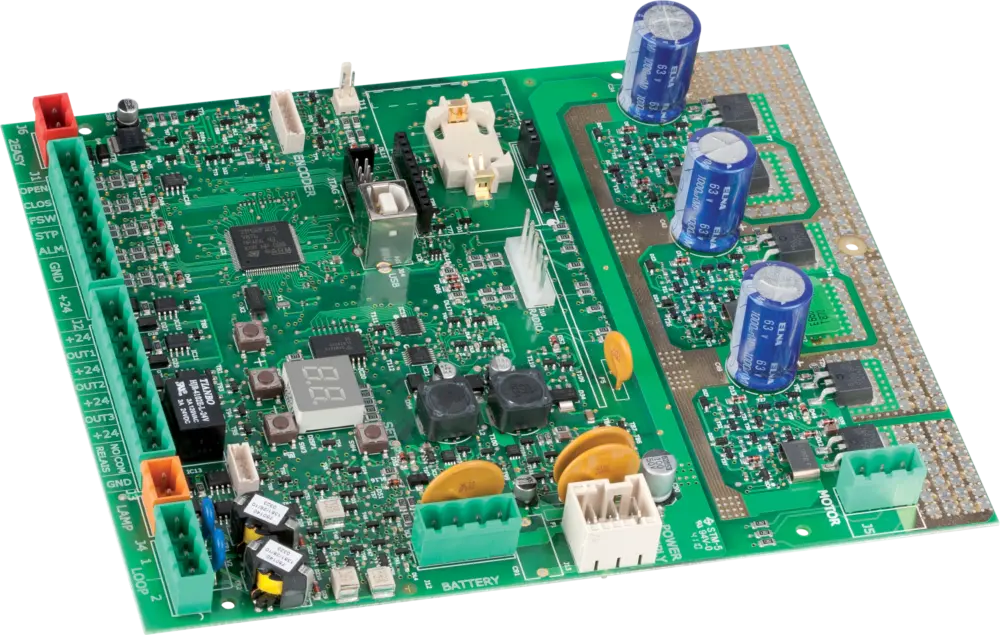

Modely E680 S
| model | objednávací kód |
|---|---|
| Vstavaná riadiaca jednotka E680 S | 63003452 |
Technická specifikace E680 S
| model | E680 S |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Príkon | 7 W |
| Maximálne zaťaženie motora | 240 W |
| Maximálny prúd príslušenstva | 800 mA |
| Napätie pre príslušenstvo | 24 V ⎓ |
| Programovanie | 3 tlačidlá a displej / Simply Connect |
| Logické funkcie | poloautomatika (E) / automatika 1 (A1) / automatika (A) / mŕtvy muž (dead-man) (C) / parkovisko (P) / parkovisko – automatika (PA) / ovládanie slučkami (Cn) / ovládanie slučkami – automatika (CA) / používateľ (Cu) |
| Programovateľné funkcie | logika / čas pauzy / sila otvárania a zatvárania / rýchlosť otvárania a zatvárania / slučka 1 a 2 / predblikanie / pracovný čas / citlivosť / detekcia prekážky / počítadlo cyklov pre servis / výstup indikačného svetla / Fail Safe / stavový výstup / vyžiadanie servisu / osvetlenie ramena |
| Pracovný čas | programovateľný (od 0 do 4 min) |
| Pauza | programovateľná (od 0 do 4 min) |
| Nastavenie sily | programovateľné na 50 stupňov |
| Regulácia rýchlosti | programovateľná v 50 stupňoch |
| Vstupné konektory | slučka 1 / slučka 2 / otvoriť / zatvoriť / bezpečnosť počas zatvárania / stop / poplach / napájací zdroj 36 V ⎓ / batéria XBAT / BUS 2-Easy |
| Výstupné konektory | maják pre 24 V / motor / napájanie pre príslušenstvo 24 V ⎓ / 6 programovateľných výstupov, z toho 1 reléový |
| Rýchlokonektor | enkóder / senzor vyrazenia ramena / integrované osvetlenie závory / USB pre aktualizáciu firmvéru / prijímač RP 868/433 |
| Dva integrované detektory indukčných slučiek | nastavenie pracovnej frekvencie, signalizácia obsadenia slučky na LED, stav slučky adresovateľný na programovateľný výstup |
| Poistky | 4 samoobnovovacie |
| Prevádzková teplota | -20 °C až +55 °C |
