Privátní použitíRezidenční použitíPrůmyslové použitíParkoviště

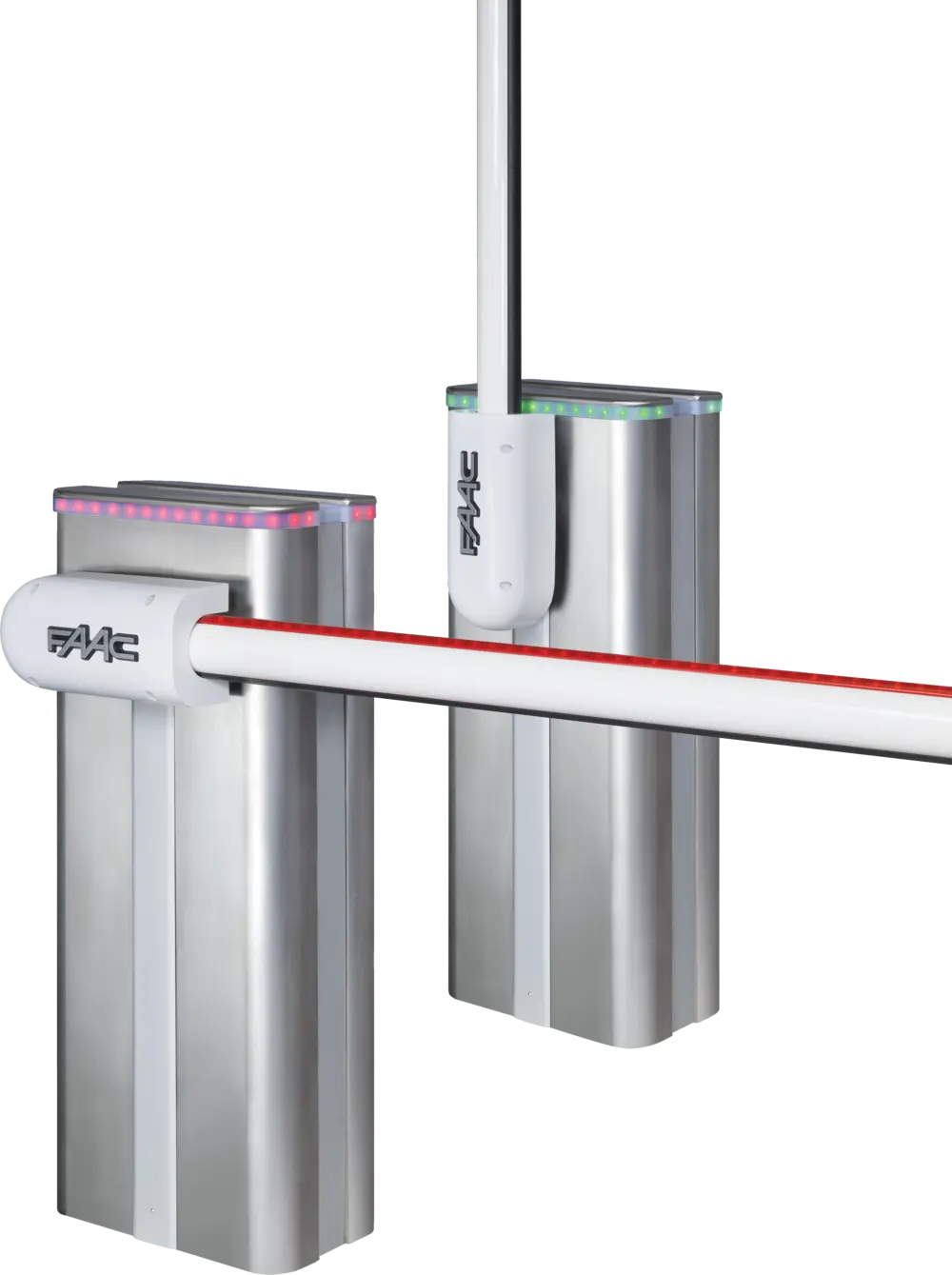

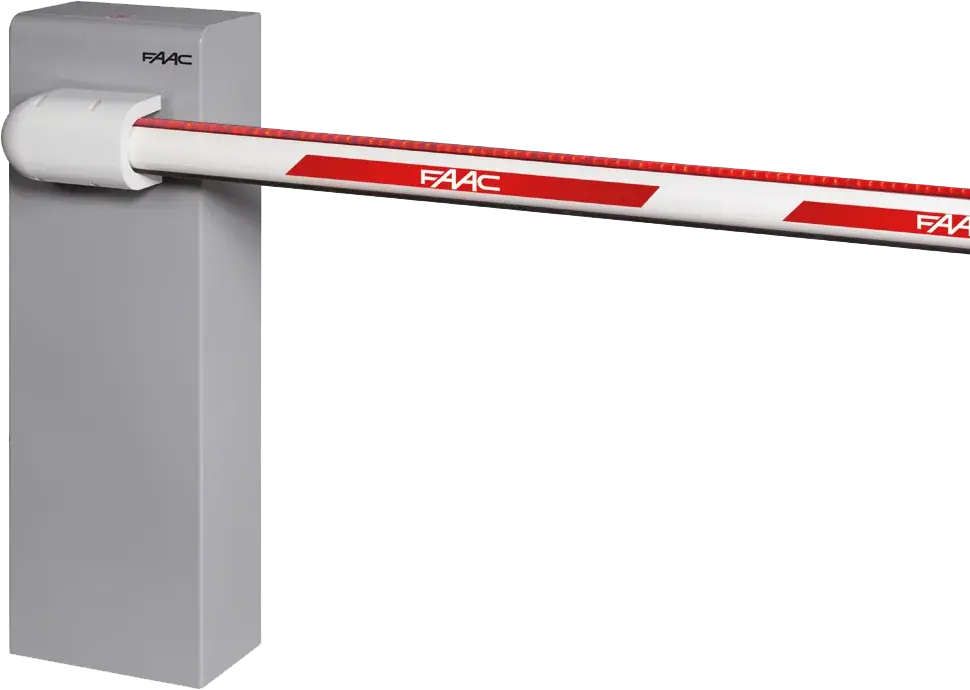

B680 H

24 V hybridná automatická závora

Maximálna dĺžka ramena
2 – 8 m
Čas otvárania
1,5 – 6 s
Frekvencia používania
nepretržitá prevádzka
CESafeZoneFDS2easyHYbridSimply ConnectGreenTech
• Hybridná technológia s hydraulikou a bezkefovým motorom.
• „Večné“ pružiny B680 H boli navrhnuté tak, aby vydržali 2 000 000 cyklov bez špeciálnej údržby.
• Iba jeden typ závory a dva druhy pružín pre skladacie ramená od 2 do 8 m (pravá a ľavá verzia a rôzne rýchlosti).
• Odnímateľný kryt dostupný v 4 farbách a v nerezovej verzii.
• Vysoké rýchlosti otvárania voliteľné elektronicky od 1,5 s (priechod 2 m) až po 6 s (priechod 8 m).
• Jednoduché programovanie vďaka technologicky vyspelej riadiacej jednotke. Integrovaný enkodér (reverzácia pohybu pri detekcii prekážky), dva integrované snímače indukčnej slučky, voľba funkcie master/slave na zapojenie dvoch protiľahlých závor.
• Integrované blikajúce LED osvetlenie v antivandalovom vyhotovení a LED osvetlenie ramena (rozširujúce príslušenstvo).
Objednací číslo: 104680
B680 H

Modely B680 H

modelpoužitieriadiaca jednotkaobjednávací kód
dĺžka ramenačas otváraniafrekvencia používania
B680 H2,3 až 8,3 m1,5 s (2 m) až 6 s (8 m)nepretržitevstavaná E680 S104680
Balenie B680 H obsahuje: telo závory s riadiacou jednotkou a absolútnym enkodérom, hydraulický pohybový systém, inštalačné prísl. a trojhranný uvoľňovací kľúč.
Neobsahuje: puzdro a vyvažovaciu pružinu (predáva sa spolu pod iným objednávacím číslom).

Technická specifikace B680 H

modelB680 H
Napájanie100 - 240 V~ 50/60 Hz
Elektromotorbezkefový 36 V ⎓
Otáčky1 000 - 6 000 ot. / min
Príkon240 W
Prietok čerpadla3,2 l / min
Materiáloceľ
Povrchová úprava100μ epoxidovo-zinková vrstva antikoróznej ochrany + farba
Enkodérmagnetický absolútny enkodér
Spomalenieelektronicky - pomocou enkodéra
Typ ramenaokrúhle / zalamovacie / vyraďovacie
Prevádzková teplota-20 °C až +55 °C
Trieda krytiaIP56 (certifikát TÜV)
Hmotnosť pohonu85 kg (65 kg telo závory + 20 kg kryt)
Typ olejaFAAC HP
Rozmery (d × š × v)469 × 279 × 1 100 mm
Maximálna dĺžka ramena2 - 8 m
Čas otvárania (90 °)1,5 s (2 m) - 6 s (8 m)
Frekvencia používanianepretržitá prevádzka
Riadiaca jednotkavstavaná E680 S

Příklad typické instalace B680 H

Slaboproudé kabely Ⓐ
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada B680 H

obr.ksobsah súpravyobjednávací kód
1závora B680 H104680
1RAL 3020 červený kryt416016
1L puzdro a vyvažovacia pružina428437
1L spojka428616
1základné rameno L 4 m428048
1koncové rameno L 4,3 m428051
1integrované osvetlenie tela závory410033
1súprava pripojenia osvetlenia ramena390992
1LED svetelný kábel s dĺžkou 12 m390993
1základová doska490139
1vidlicová podpera ramena428806
1prijímač RP FDS LC 433-868787858
1diaľkový ovládač XT2 FDS 433-868787017
1pár fotobuniek XP20 B D LC785120
16reflexná samolepka490117

Řídící jednotky pro B680 H

Vstavaná riadiaca jednotka E680 S
63003452

Kompletní složení komponentů systému B680 H

Programovatelné funkce B680 H

Příslušenství pro B680 H

Související s produktem B680 H

Vstavaná riadiaca jednotka
E680 S
Záložný batériový kit
XBAT 24

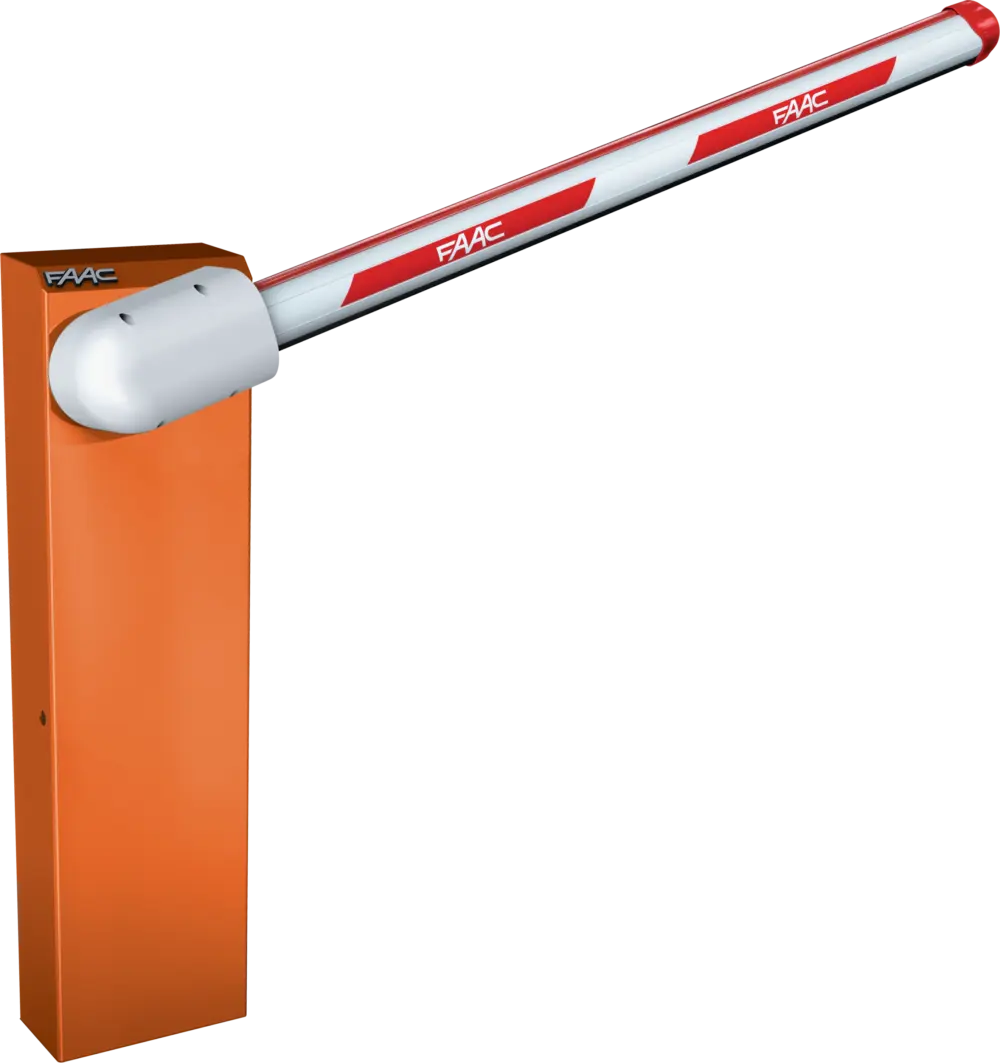

FAAC B680 H
Základová doska

Společné příslušenství pro všechny aplikace B680 H

Farebné kryty pre B680 H
416016
Nerezový kryt B680 H
416020
Sada plôtika 2 m
428441
Vidlicová podpera ramena
428806
Doska pre vidlicovú podperu
737621
Koncová podpera ramena
428805
Sada pre zalamovacie rameno S
428444
Integrované osvetlenie telesa závory B680 H
410033
Sada pripojenia osvetlenia ramena
390992
LED svetelný kábel s dĺžkou 12 m
390993
Záložný batériový kit XBAT 24
390923
Sada na pripojenie batériovej sady XBAT
390080
Reflexná samolepka
490117
Protivandalová ochrana hydroagregátu
401066
Antipanikové zariadenie
401051

Kulatá ráhna S a specifické příslušenství

Snímač vyrazenia ramena
390828
Okrúhle vyražacie rameno
428176
Nerezový držiak vylamovacieho okrúhleho ramena
428163
Pružina S
63000169
Kapsa S a vyvažovacia pružina
428436
Jednodielne rameno S
428045
Jednodielne rameno L
428047
Skladacie rameno S
428615
Galvanizovaný mechanizmus
046
Vrecko L a vyvažovacia pružina
428437
Skladané rameno L
428616

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

príslušenstvo pre okrúhle ramená S v závislosti od šírky priechoduosvetleniezábranapodpera
do 4,5 mXXX
od 4,5 m do 5 mXX
od 4,5 m do 5 m skladacie (so spojkou)

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
