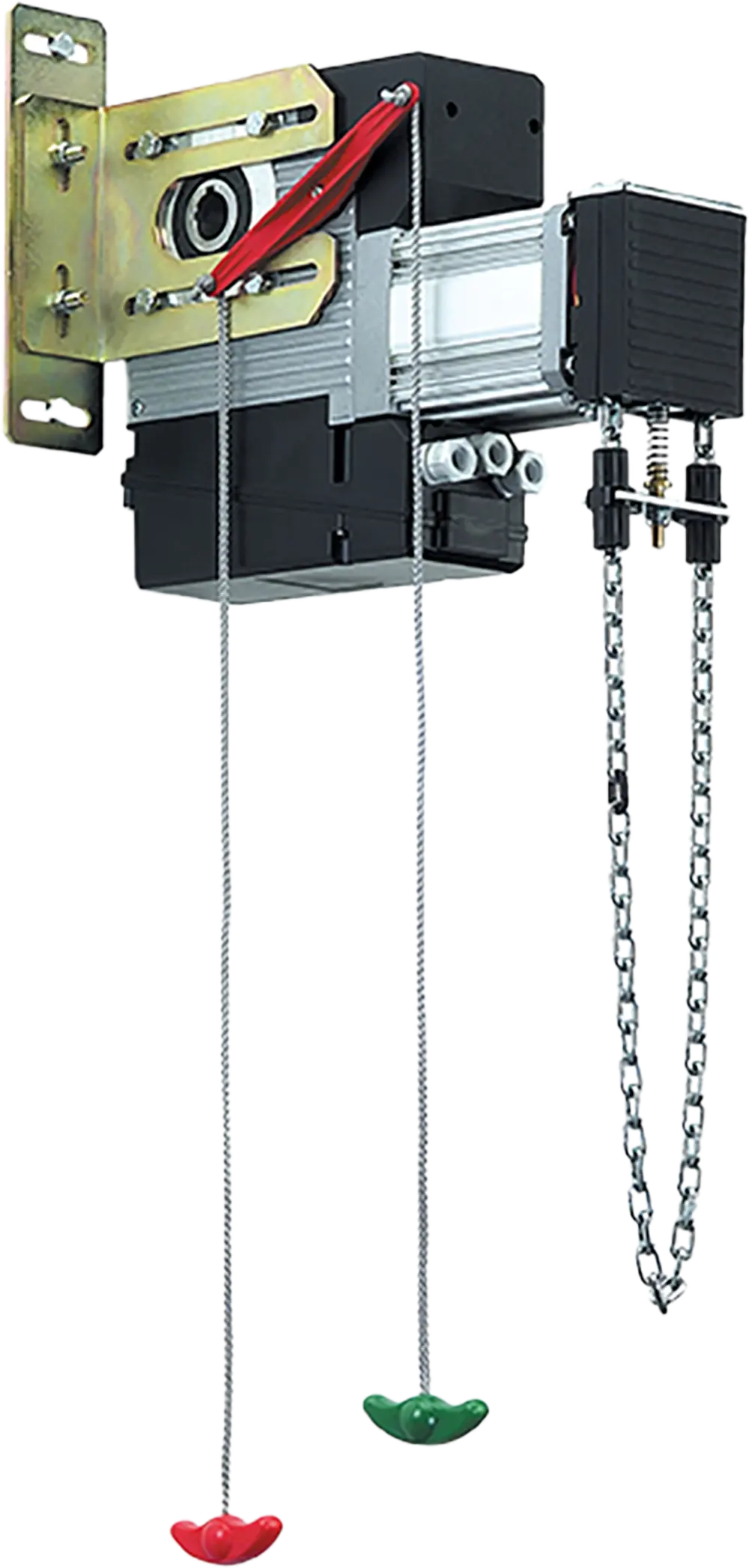

FAAC

540

230V průmyslový boční pohon pro sekční vrata

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost vrat
viz graf
Frekvence použití
S3 – 40%
• Ideální pro průmyslové aplikace s řízením v režimu „mrtvý muž“.
• Dva druhy aplikace: přímo na hřídeli nebo nepřímo přes řetězový převod (v případě nedostatku místa nebo příliš krátké hřídele).
• Pohon je samosvorný.
• V případě výpadku proudu lze vraty pohybovat ručně pomocí rychloodblokovacího mechanismu nebo pomocí řetězového stahovacího mechanismu (540 V).
• Jednoduše nastavitelné funkční logiky provozu (automatika, poloautomatika).
Objednací číslo: 109509

Modely 540

ModelObjednací číslo
540 V BPR Kit109509
Balení 540 V BPR obsahuje: pohon s koncovými spínači a zabudovanou řídící jednotkou 540 BPR, montážní desku, uvolňovací systém s lanky a řetěz pro manuální pohyb vraty. Pro instalace do 4 m*.

Technická specifikace 540

Model540 V BPR
Napájení220-240V~ 50/60 Hz
Elektromotorjednofázový, asynchronní
Příkon800 W
Průměr hřídele25,4 mm (1")
Otáčky23 ot/min *
Maximální otáčky hřídele24 otáček
Maximální kroutící moment50 Nm *
Maximální hmotnost vratviz graf oblast použití
Enkodérne
Provozní teplota-20 °C až +55 °C
Třída krytíIP54
Typ olejeFAAC HP
Hmotnost pohonu14 kg
Rozměry (š × v × h)92 × 376 × 266 mm
Řídící jednotkavestavěná 540 BPR
Frekvence použitíS3 - 40%

Příklad typické instalace 540

Zvýhodněná sada 540

Řídící jednotky pro 540

Kompletní složení komponentů systému 540

Programovatelné funkce 540

Příslušenství pro 540

Související s produktem 540

Společné příslušenství pro všechny aplikace 540

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
