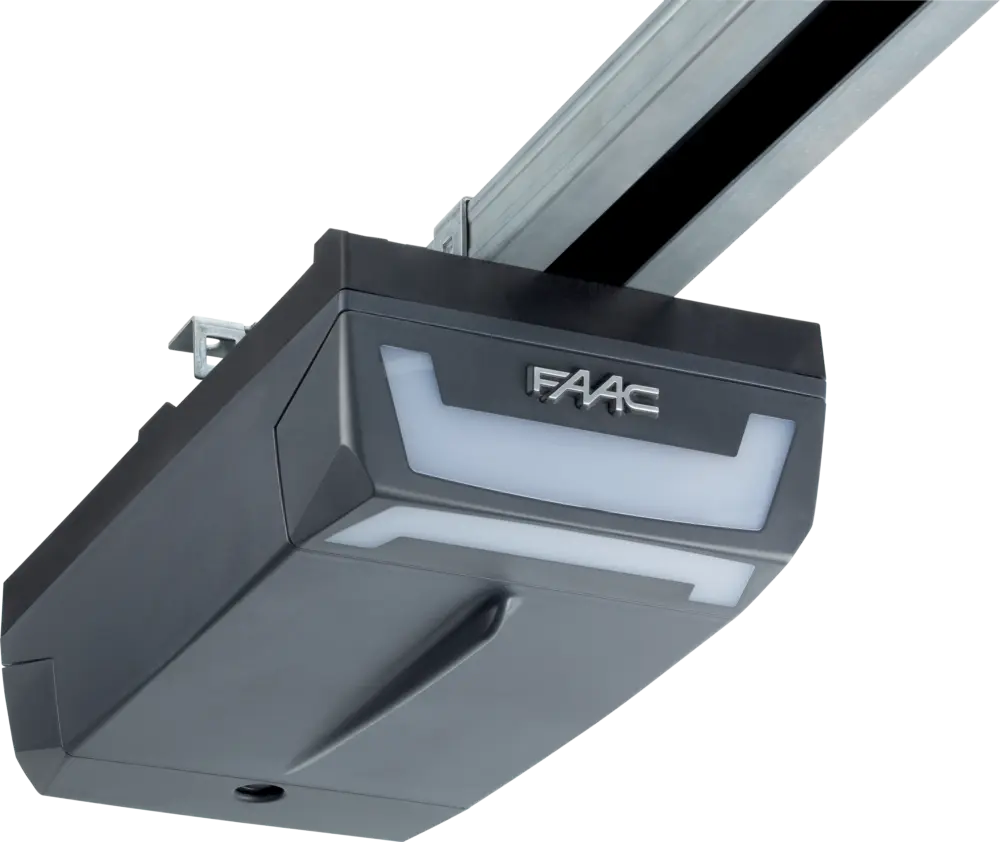

D700 HS
24V elektromechanický pohon s remeňovou koľajnicou
Maximálna tlačná sila
700 N
Frekvencia používania
nepretržitá prevádzka
• Rýchlosť D700 HS je až 12 m / min, teda dvojnásobná rýchlosť oproti tradičným pohonom.
• Zabezpečenie proti vniknutiu vďaka samosvornému systému, nie je nutné inštalovať zámok alebo iné zabezpečenie.
• Patentované odblokovacie zariadenie.
• Kontrola tlaku proti privretiu podľa európskych noriem. Nie sú potrebné bezpečnostné lišty.
• Rýchla a jednoduchá inštalácia vďaka vopred pripravenej koľajnici a inštalácii pohonnej jednotky bez náradia (bajonetový uzáver).
• Remeňová koľajnica.
• Nastaviteľné spomalenie pred koncovou polohou.
• Zabezpečenie proti vniknutiu vďaka samosvornému systému, nie je nutné inštalovať zámok alebo iné zabezpečenie.
• Patentované odblokovacie zariadenie.
• Kontrola tlaku proti privretiu podľa európskych noriem. Nie sú potrebné bezpečnostné lišty.
• Rýchla a jednoduchá inštalácia vďaka vopred pripravenej koľajnici a inštalácii pohonnej jednotky bez náradia (bajonetový uzáver).
• Remeňová koľajnica.
• Nastaviteľné spomalenie pred koncovou polohou.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely D700 HS
| model | frekvencia používania | riadiaca jednotka | objednávací kód |
|---|---|---|---|
| D700 HS | nepretržitá prevádzka | vstavaná E700 HS | 110602 |
| koľajnica | maximálny rozmer brány (š × v) | maximálny rozmer sekčnej brány (š × v) | dĺžka koľajnice | maximálna dráha jazdca | objednávací kód |
|---|---|---|---|---|---|
| jednodielna s remeňom | 3,00 × 2,60 m | 5,00 × 2,62 m | 3 000 mm | 2 620 mm | 390126 |
| jednodielna s remeňom | 3,00 × 3,20 m | 5,00 × 3,20 m | 3 600 mm | 3 200 mm | 390132 |
| jednodielna s remeňom | 3,00 × 3,80 m | 5,00 × 3,80 m | 4 200 mm | 3 800 mm | 390139 |
| dvojdielna s remeňom | 3,00 × 2,60 m | 5,00 × 2,62 m | 3 000 mm | 2 620 mm | 390226 |
| dvojdielna s remeňom | 3,00 × 3,20 m | 5,00 × 3,20 m | 3 600 mm | 3 200 mm | 390232 |
| dvojdielna s remeňom | 3,00 × 3,80 m | 5,00 × 3,80 m | 4 200 mm | 3 800 mm | 390239 |
Balenie D700 HS obsahuje: elektromechanický pohon s riadiacou jednotkou E700 HS a svetlom, inštalačné príslušenstvo a interné odblokovanie.
Dôležité: koľajnica (jednodielna alebo dvojdielna s remeňom) musí byť vždy objednaná s pohonom D700 HS.
Dôležité: koľajnica (jednodielna alebo dvojdielna s remeňom) musí byť vždy objednaná s pohonom D700 HS.
Technická specifikace D700 HS
| model | D700 HS |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kefový 24V ⎓ |
| Príkon | 440 W |
| Maximálna tlačná sila | 700 N |
| Min. výška prekladu | 35 mm |
| Osvetlenie | 230 V - 40 W (max) |
| Časovanie osvetlenia | 120 s |
| Štandardná rýchlosť jazdca bez zaťaženia | 12 m / min |
| Rýchlosť spomalenia bez zaťaženia | 2,5 m /min |
| Enkodér | elektronický |
| Hlučnosť pri štandardnej rýchlosti | 45 dbA |
| Prevádzková teplota | -20 °C až +55 °C |
| Trieda krytia | na vnútorné použitie (IP20) |
| Hmotnosť pohonu | 6,3 kg |
| Rozmery (d × š × v) | 360 × 200 × 145 mm |
| Maximálny rozmer brány (š × v) | pozri tabuľku remeňovej koľajnice |
| Riadiaca jednotka | vstavaná E700 HS |
| Frekvencia používania | nepretržitá prevádzka |
Příklad typické instalace D700 HS
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
Zvýhodněná sada D700 HS
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon D700 HS | 110602 |
| 1 | 1 | jednodielna koľajnica | 390126 |
| 1 | 1 | prijímač RP FDS LC 433-868 | 787858 |
| - | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| - | - | rozhranie XIR | 202275 |
