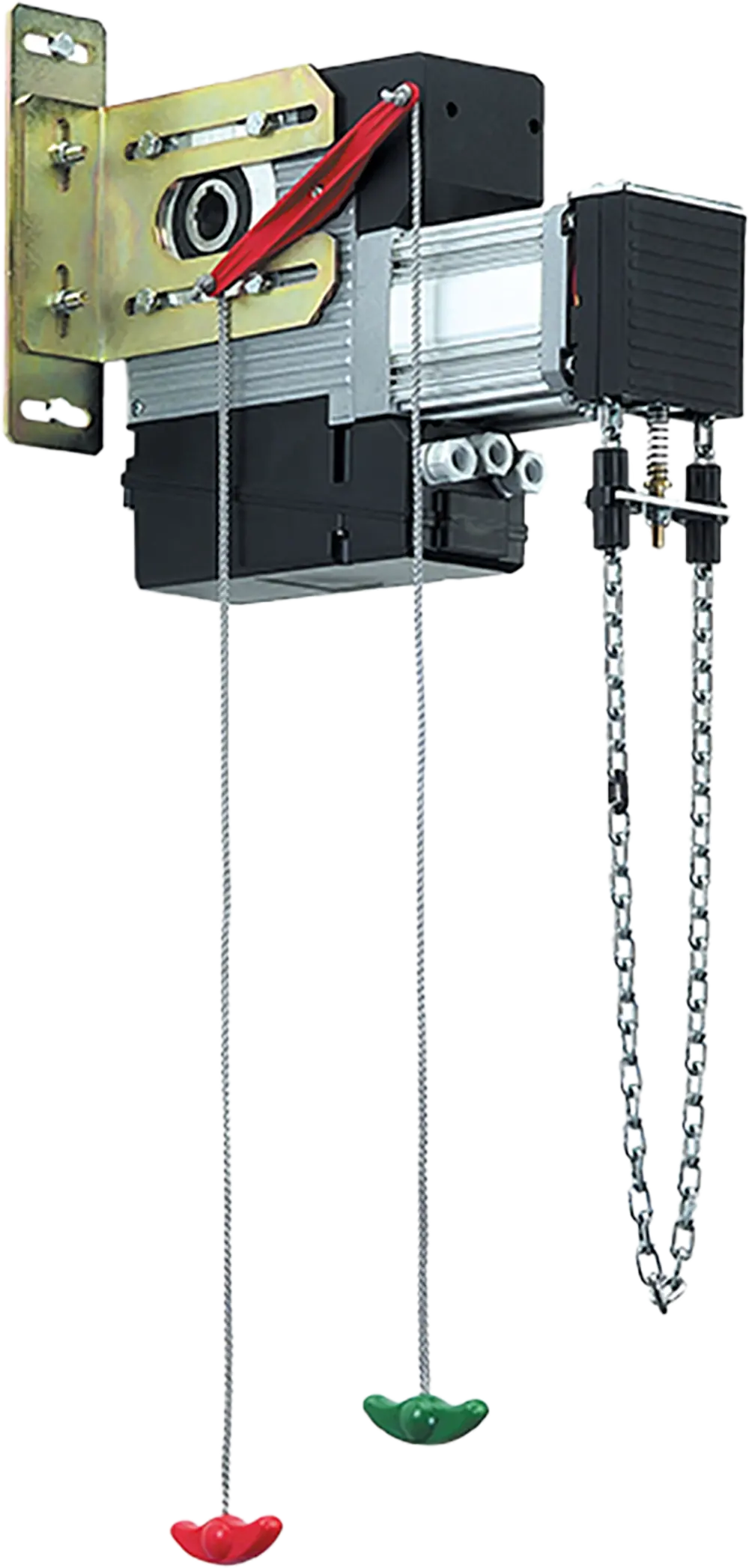

541
230V priemyselný bočný pohon pre sekčné vráta
Maximálna hmotnosť vrát
pozri graf
Frekvencia použitia
S3 – 40%
• Ideálny pre priemyselné aplikácie s automatickou alebo poloautomatickou funkčnou logikou, riadené samostatnou riadiacou jednotkou.
• Dva možné typy aplikácie: priamo na hriadeli alebo nepriamo prostredníctvom reťazového prevodu (v prípade nedostatku miesta alebo príliš krátkeho hriadeľa na strane).
• Pohon je samosvorný.
• V prípade výpadku prúdu je možné vráta ovládať ručne pomocou rýchloodblokovacieho mechanizmu alebo pomocou reťazového sťahovacieho mechanizmu (541 V).
• Dva možné typy aplikácie: priamo na hriadeli alebo nepriamo prostredníctvom reťazového prevodu (v prípade nedostatku miesta alebo príliš krátkeho hriadeľa na strane).
• Pohon je samosvorný.
• V prípade výpadku prúdu je možné vráta ovládať ručne pomocou rýchloodblokovacieho mechanizmu alebo pomocou reťazového sťahovacieho mechanizmu (541 V).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 541
| Model | Objednávacie číslo |
|---|---|
| 541 V | 109542 |
Balenie 541 V obsahuje: pohon s koncovými spínačmi a integrovaným enkodérom, montážnu dosku a reťazový navijak. Pre inštalácie do 4 m.
Technická specifikace 541
| Model | 541 V |
|---|---|
| Napájanie | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 800 W |
| Priemer hriadeľa | 25,4 mm (1") |
| Otáčky | 23 ot/min * |
| Maximálny počet otáčok hriadeľa | 24 otáčok |
| Maximálny krútiaci moment | 50 Nm * |
| Maximálna hmotnosť vrát | pozri graf oblasti použitia |
| Enkodér | integrovaný |
| Prevádzková teplota | -20 °C až +55 °C |
| Trieda krytia | IP54 |
| Typ oleja | FAAC HP |
| Hmotnosť pohonu | 14 kg |
| Rozmery (š × v × h) | 92 × 376 × 266 mm |
| Riadiaca jednotka | neobsahuje |
| Frekvencia použitia | S3 - 40% |
* Údaje uvedené pri 230 V~ / 50 Hz.
