FAAC
Privátní použití

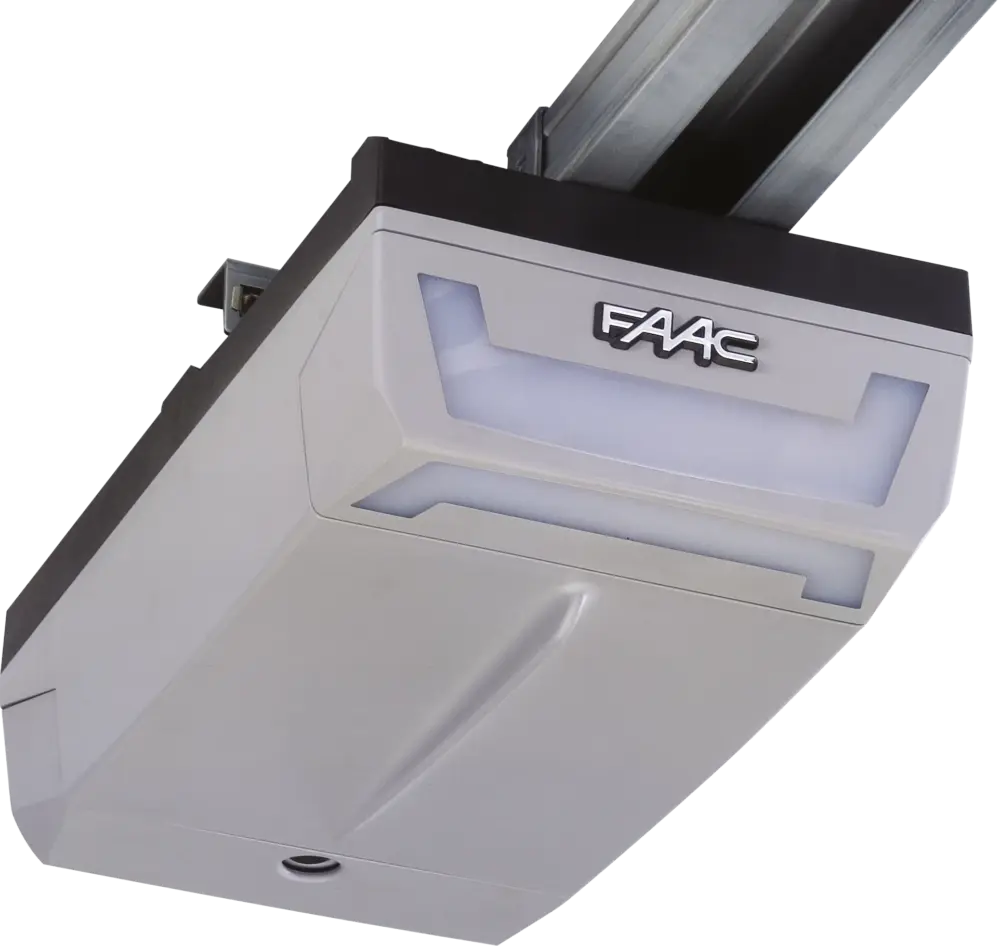

D600

24V elektromechanický pohon s řemenovou kolejnicí

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální tlačná síla
600 N
Frekvence použití
nepřetržitý provoz
CEZesílená izolaceOmniDecSafeZone
• Zabezpečení proti vniknutí díky samosvornému systému, není nutné instalovat zámek nebo jiné zabezpečení.
• Patentované odblokovací zařízení.
• Kontrola tlaku proti přivření dle Evropských norem. Nejsou nutné bezpečnostní lišty.
• Rychlá a jednoduchá instalace díky předpřipravené kolejnici a instalování pohonné jednotky bez nářadí (bajonetový uzávěr).
• Řemenová kolejnice.
• Nastavitelné zpomalení před koncovou polohou.
Objednací číslo: 110600

Modely D600

modelfrekvence použitířídící jednotkaobjednací kód
D600nepřetržitý provozvestavěná E600 S110600
kolejnicemaximální rozměr vrat (š × v)maximální rozměr sekčních vrat (š × v)délka kolejnicemaximální dráha jezdceobjednací kód
jednodílná s řemenem3,00 × 2,60 m5,00 × 2,62 m3 000 mm2 620 mm390126
jednodílná s řemenem3,00 × 3,20 m5,00 × 3,20 m3 600 mm3 200 mm390132
jednodílná s řemenem3,00 × 3,80 m5,00 × 3,80 m4 200 mm3 800 mm390139
dvoudílná s řemenem3,00 × 2,60 m5,00 × 2,62 m3 000 mm2 620 mm390226
dvoudílná s řemenem3,00 × 3,20 m5,00 × 3,20 m3 600 mm3 200 mm390232
dvoudílná s řemenem3,00 × 3,80 m5,00 × 3,80 m4 200 mm3 800 mm390239
Balení D600 obsahuje: elektromechanický pohon s řídící jednotkou E600 S a světlem, instalační příslušenství a interní odblokování.
Důležité: kolejnice (jednodílná nebo dvoudílná s řemenem) musí být vždy objednána s pohonem D600.

Technická specifikace D600

modelD600
Napájení220 - 240 V~ 50/60 Hz
Elektromotorkartáčový 24V ⎓
Příkon220 W
Maximální tlačná síla600 N
Min. výška překladu35 mm
Osvětlení230 V - 40 W (max)
Časování osvětlení120 s
Standardní rychlost jezdce bez zatížení6,6 m / min
Rychlost zpomalení bez zatížení1,3 m / min
Enkodérelektronický
Hlučnost při standardní rychlosti45 dbA
Provozní teplota-20 °C až +55 °C
Třída krytípro vnitřní použití (IP20)
Hmotnost pohonu6,2 kg
Rozměry (d × š × v)360 × 200 × 145 mm
Maximální rozměr vrat (š × v)viz tabulka řemenové kolejnice
Řídící jednotkavestavěná E600 S
Frekvence použitínepřetržitý provoz

Příklad typické instalace D600

Napájecí kabely (230V) B
  • 2× 1,5 mm² + T kabel

Zvýhodněná sada D600

obr.ksobsah sadyobjednací kód
11pohon D600110600
11jednodílná kolejnice390126
11přijímač RP FDS LC 433-868787858
-1dálkový ovladač XT2 FDS 433-868787017
--rozhraní XIR202275

Řídící jednotky pro D600

Vestavěná řídící jednotka E600 S
63003655

Kompletní složení komponentů systému D600

Programovatelné funkce D600

Příslušenství pro D600

Záložní bateriový kit XBAT 24
390923
Zahnuté rameno pro sekční vrata
390768
Centrální podpora kolejnice
390765
Lanko a bovden pro externí uvolnění (pro aplikace s rukojetí)
390488
Externí uvolnění s klíčem 560
424591001

Související s produktem D600

Společné příslušenství pro všechny aplikace D600

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
