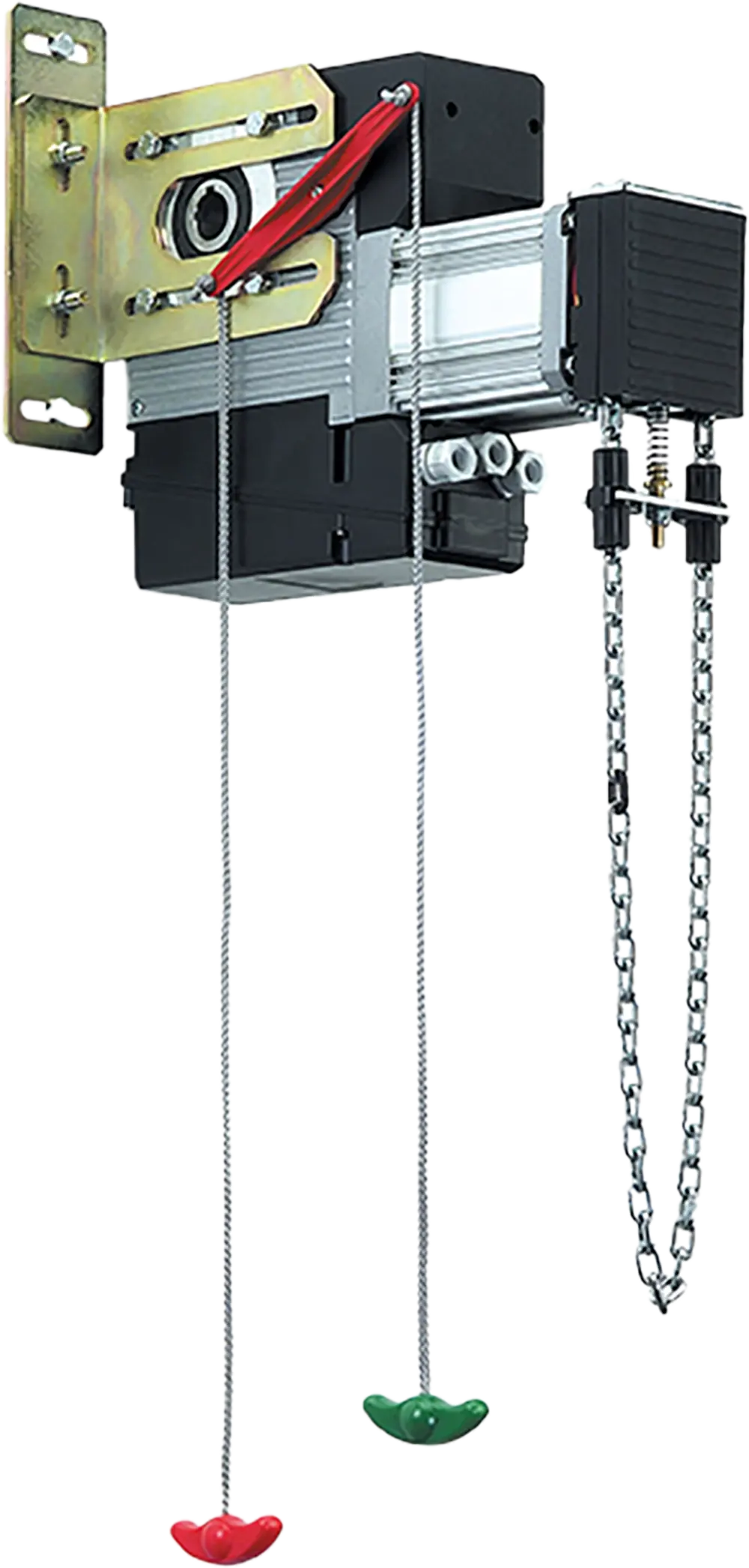

541 3PH
400V priemyselný trojfázový bočný pohon pre sekcionálne brány
Maximálna hmotnosť brány
pozri graf
Frekvencia používania
S3 – 60%
• Ideálny pre priemyselné aplikácie s automatickou alebo poloautomatickou prevádzkovou logikou, riadené samostatnou riadiacou jednotkou.
• Krútiaci moment 70 Nm.
• Dva možné typy aplikácie: priamo na hriadeli alebo nepriamo cez reťazový prevod (v prípade nedostatku miesta alebo pri príliš krátkej hriadeli na strane).
• Pohon je samosvorný.
• V prípade výpadku prúdu je možné bránou pohybovať ručne pomocou rýchloodblokovacieho mechanizmu alebo pomocou mechanizmu s ťahacou reťazou (541 V 3PH).
• Krútiaci moment 70 Nm.
• Dva možné typy aplikácie: priamo na hriadeli alebo nepriamo cez reťazový prevod (v prípade nedostatku miesta alebo pri príliš krátkej hriadeli na strane).
• Pohon je samosvorný.
• V prípade výpadku prúdu je možné bránou pohybovať ručne pomocou rýchloodblokovacieho mechanizmu alebo pomocou mechanizmu s ťahacou reťazou (541 V 3PH).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 541 3PH
| Model | Objednávacie číslo |
|---|---|
| 541 X 3PH | 109520 |
Balenie 541 X 3PH obsahuje: pohon s koncovými spínačmi a integrovaným enkodérom, montážnu dosku a reťazový navijak. Pre inštalácie do 4 m.
Technická specifikace 541 3PH
| Model | 541 X 3PH |
|---|---|
| Napájanie | 380-415V~ 3 50/60 Hz |
| Elektromotor | trojfázový, asynchrónny |
| Príkon | 720 W |
| Priemer hriadeľa | 25,4 mm (1") |
| Otáčky | 23 ot/min * |
| Maximálne otáčky hriadeľa | 24 otáčok |
| Maximálny krútiaci moment | 70 Nm * |
| Maximálna hmotnosť brány | pozri graf oblasti použitia |
| Enkodér | nie |
| Prevádzková teplota | -20 °C až +55 °C |
| Trieda krytia | IP54 |
| Typ oleja | FAAC HP |
| Hmotnosť pohonu | 14 kg |
| Rozmery (š × v × h) | 92 × 376 × 266 mm |
| Riadiaca jednotka | neobsahuje |
| Frekvencia používania | S3 - 60% |
* Údaje uvedené pri 230 V~ / 50 Hz.
