770 N

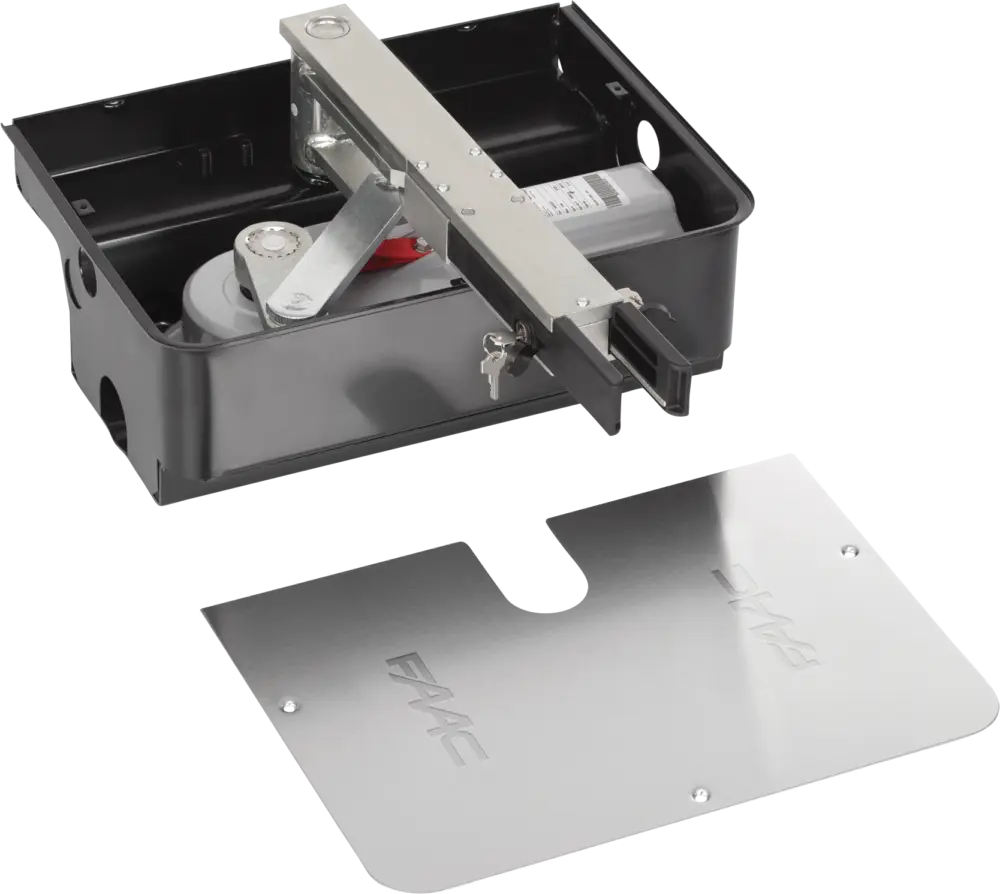

24V podzemný elektromechanický pohon
Maximálna dĺžka krídla
2 – 3,5 m (s el. zámkom)
Maximálna hmotnosť krídla
500 kg
• Podzemný „neviditeľný“ pohon.
• Možnosť otvárania až do uhla 180°.
• Prístup k pohonu je možný bez nutnosti demontáže krídla.
• Samosvorná prevodovka pohonu.
• Možnosť inštalácie koncových mechanických dorazov do boxu pohonu.
• Možnosť použitia záložnej batériovej súpravy pre prípad výpadku prívodného napájania.
• Je nutné zabezpečiť odvod vody z inštalačného boxu.
• Možnosť otvárania až do uhla 180°.
• Prístup k pohonu je možný bez nutnosti demontáže krídla.
• Samosvorná prevodovka pohonu.
• Možnosť inštalácie koncových mechanických dorazov do boxu pohonu.
• Možnosť použitia záložnej batériovej súpravy pre prípad výpadku prívodného napájania.
• Je nutné zabezpečiť odvod vody z inštalačného boxu.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 770 N
| model | použitie | riadiaca jednotka | objednávací kód | ||
|---|---|---|---|---|---|
| maximálna dĺžka jedného krídla | maximálna hmotnosť | frekvencia používania | |||
| 770 N | 2,0 m (3,5 m s el. zámkom) | 500 kg | nepretržitá prevádzka | neobsahuje | 10675301 |
Balenie 770 N 24V obsahuje: elektromechanický pohon a inštalačné príslušenstvo.
Balenie boxu k 770 N 24V obsahuje: box, nerezové veko, podporný držiak krídla s uvoľňovacím mechanizmom, dva uvoľňovacie kľúče a inštalačné príslušenstvo.
Balenie boxu k 770 N 24V obsahuje: box, nerezové veko, podporný držiak krídla s uvoľňovacím mechanizmom, dva uvoľňovacie kľúče a inštalačné príslušenstvo.
Technická specifikace 770 N
| model | 770 N 24V |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kefový 24V |
| Príkon | 70 W |
| Maximálny krútiaci moment | 330 Nm |
| Maximálna uhlová rýchlosť | 6 °/s |
| Maximálna hmotnosť krídla | 500 kg (pozri graf) |
| Maximálny uhol otvorenia krídla | 110 ° (140 ° a 180 ° s voliteľným kitom) |
| Prevádzková teplota | -20 °C až +55 °C |
| Trieda krytia | IP67 |
| Hmotnosť pohonu | 12 kg (s boxom 14 kg) |
| Frekvencia používania | nepretržitá prevádzka |
| Maximálna dĺžka krídla | 2 m (3,5 m s el. zámkom) |
| Rozmery (d × š × v) | 362 × 153 × 127 mm (box 430 × 307,5 × 214 mm) |
| Riadiaca jednotka | neobsahuje |
Příklad typické instalace 770 N
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
- 2× 2,5 mm² kabel
Napájecí kabely (230V) (B)
- 2× 1,5 mm² + T kabel
Zvýhodněná sada 770 N
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 2 | pohon 770 N | 10675301 |
| 1 | 2 | box pre 770 N s uvoľňovacím kľúčom | 490065 |
| 4 | 1 | riadiaca jednotka E034 | 102011 |
| 4 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 B D LC | 785120 |
