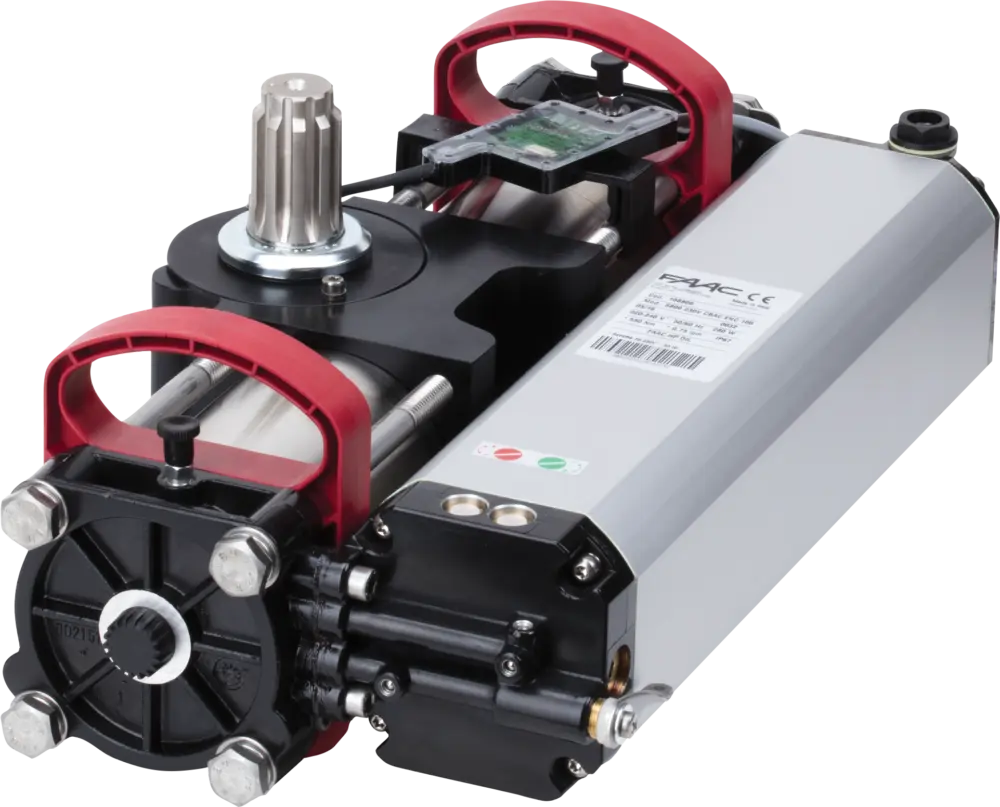

S800 ENC
230 V podzemný hydraulický pohon
Maximálna dĺžka krídla
2 – 4 m
Maximálna hmotnosť krídla
800 kg
• Podzemný hydraulický pohon s pracovným napätím 230 V.
• Absolútny magnetický enkodér (iba model ENC) s integrovanou BUS 2easy (nepolarizované dvojvodičové zapojenie).
• Integrované mechanické dorazy (Patent FAAC).
• Absolútny magnetický enkodér (iba model ENC) s integrovanou BUS 2easy (nepolarizované dvojvodičové zapojenie).
• Integrované mechanické dorazy (Patent FAAC).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S800 ENC
| model | použitie | riadiaca jednotka | objednávací kód | ||
|---|---|---|---|---|---|
| maximálna dĺžka jedného krídla | maximálna hmotnosť | frekvencia používania | |||
| S800 ENC CBAC 100° | 2,0 m | 800 kg | 45 cyklov / hod | neobsahuje | 108800 |
| S800 ENC CBAC 180° | 2,0 m | 800 kg | 30 cyklov / hod | neobsahuje | 108801 |
| S800 ENC SBW 100° | 4,0 m | 800 kg | 45 cyklov / hod | neobsahuje | 108802 |
| S800 ENC SBW 180° | 4,0 m | 800 kg | 30 cyklov / hod | neobsahuje | 108803 |
| S800 CBAC 100° | 2,0 m | 800 kg | 45 cyklov / hod | neobsahuje | 1088002 |
| S800 CBAC 180° | 2,0 m | 800 kg | 30 cyklov / hod | neobsahuje | 1088012 |
| S800 SBW 100° | 4,0 m | 800 kg | 45 cyklov / hod | neobsahuje | 1088022 |
| S800 SBW 180° | 4,0 m | 800 kg | 30 cyklov / hod | neobsahuje | 1088032 |
Balenie S800 ENC obsahuje: hydraulický pohon CBAC (hydrozámok pri otvorení / zatvorení), SBW (bez hydrozámku), magnetický enkodér, uvoľňovací a nastavovací kľúč.
Balenie boxu k S800 ENC obsahuje: inštalačný box s kataforéznou povrchovou úpravou, antirotačným pinom a kryt z nerezového plechu.
Balenie boxu k S800 ENC obsahuje: inštalačný box s kataforéznou povrchovou úpravou, antirotačným pinom a kryt z nerezového plechu.
Technická specifikace S800 ENC
| model | S800 ENC CBAC 100° | S800 ENC SBW 100° | S800 ENC CBAC 180° | S800 ENC SBW 180° |
|---|---|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | |||
| Elektromotor | asynchrónny, jednofázový | |||
| Príkon | 220 W | |||
| Maximálna uhlová rýchlosť | 7,8 ° / s | |||
| Maximálna hmotnosť krídla | 800 kg | |||
| Prevádzková teplota | -20 °C až +55 °C | |||
| Trieda krytia | IP67 | |||
| Hmotnosť pohonu | 16 kg | 16,5 kg | ||
| Frekvencia používania | 45 cyklov / hod | 30 cyklov / hod | ||
| Maximálna dĺžka krídla | 2 m | 4 m | 2 m | 4 m |
| Typ oleja | FAAC HP | |||
| Rozmery pohonu (d x š × v) | 380 × 220 × 160 mm | 450 × 220 × 160 mm | ||
| Rozmery inštalačného boxu (d x š × v) | 507 × 283 × 200 mm | 507 × 283 × 200 mm | ||
| Riadiaca jednotka | neobsahuje | |||
Příklad typické instalace S800 ENC
Slaboproudé kabely
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V)
- 3× 1,5 mm² + 2×0,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
