Privátní použití

770 N

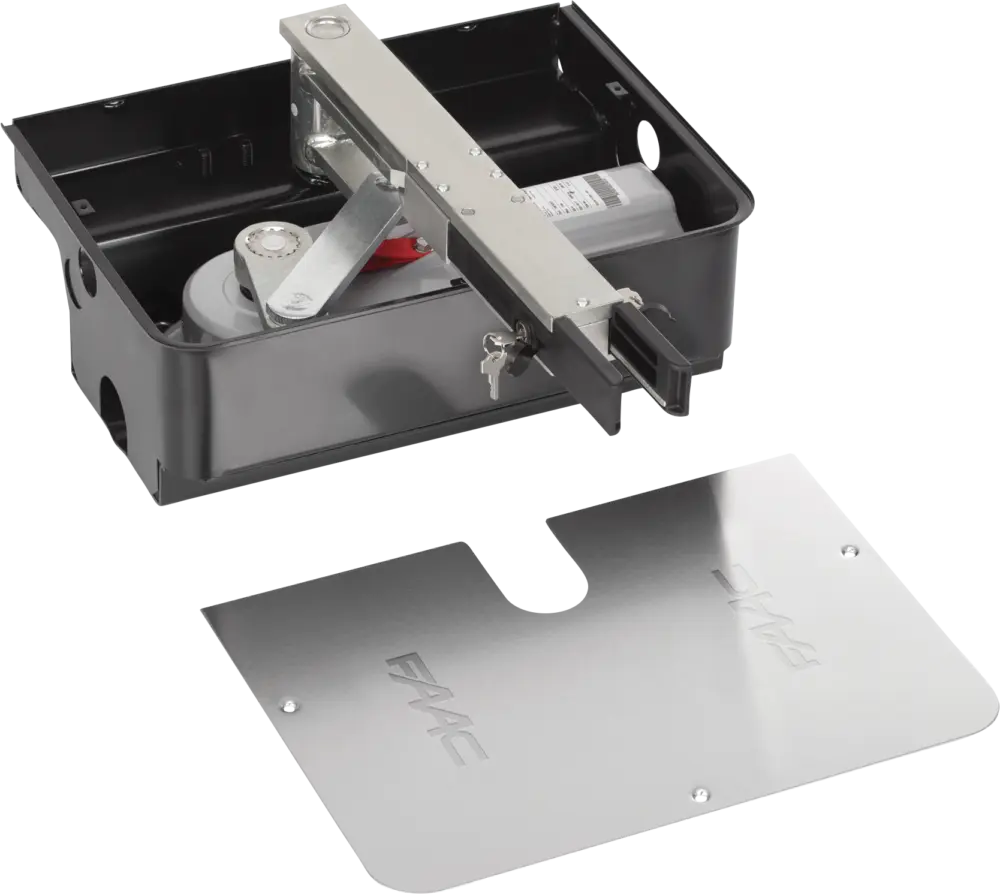

230V podzemní elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální délka křídla
2 – 3,5 m (s el. zámkem)
Maximální hmotnost křídla
500 kg
CEGreenTechSafeZone
• Podzemní ”neviditelný“ pohon.
• Možnost otevírání až do úhlu 180 °.
• Přístup k pohonu je možný bez nutnosti demontovat křídlo.
• Samosvorná převodovka pohonu.
• Možnost instalace koncových mechanických dorazů do boxu pohonu.
• Nutno zajistit odvod vody z instalačního boxu.
Objednací číslo: 10675201

Modely 770 N

modelpoužitířídící jednotkaobjednací kód
maximální délka jednoho křídlamaximální hmotnostfrekvence použití
770 N2,0 m (3,5 m s el. zámkem)500 kg30 %neobsahuje10675201
Balení 770 N 230V obsahuje: elektromechanický pohon, instalační příslušenství a kondenzátor 12,5 μF 400 V.
Balení boxu k 770 N 230V obsahuje: box, nerezové víko, podpůrný držák křídla s odblokovacím mechanismem, dva uvolňovací klíče a instalační příslušenství.

Technická specifikace 770 N

model770 N 230V
Napájení220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronní
Příkon380 W
Maximální kroutící moment330 Nm (230 V ~ 50 Hz)
Maximální úhlová rychlost6 ° / s (230 V ~ 50 Hz)
Maximální hmotnost křídla500 kg (viz graf)
Maximální úhel otevření křídla110 ° (140 ° a 180 ° s volitelným kitem)
Provozní teplota-20 °C až +55 °C
Tepelná ochrana pohonu140 °C
Třída krytíIP67
Hmotnost pohonu12 kg (s boxem 14 kg)
Frekvence použitíS3 - 30%
Maximální délka křídla2 m (3,5 m s el. zámkem)
Rozměry (d × š × v)362 × 153 × 127 (box 430 × 307,5 × 214) mm
Řídící jednotkaneobsahuje

Příklad typické instalace 770 N

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 770 N

obr.ksobsah sadyobjednací kód
12pohon 770 N10675201
12box pro 770 N s uvolňovacím klíčem490065
41řídící jednotka E045 S LC790079
41plastový box E pro řídící jednotku720119
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 B D LC785120

Řídící jednotky pro 770 N

NOVINKA
Nízkospotřebová řídící jednotka E045 S LC
790079
NOVINKA
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 770 N

Programovatelné funkce 770 N

Příslušenství pro 770 N

Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
