FAAC

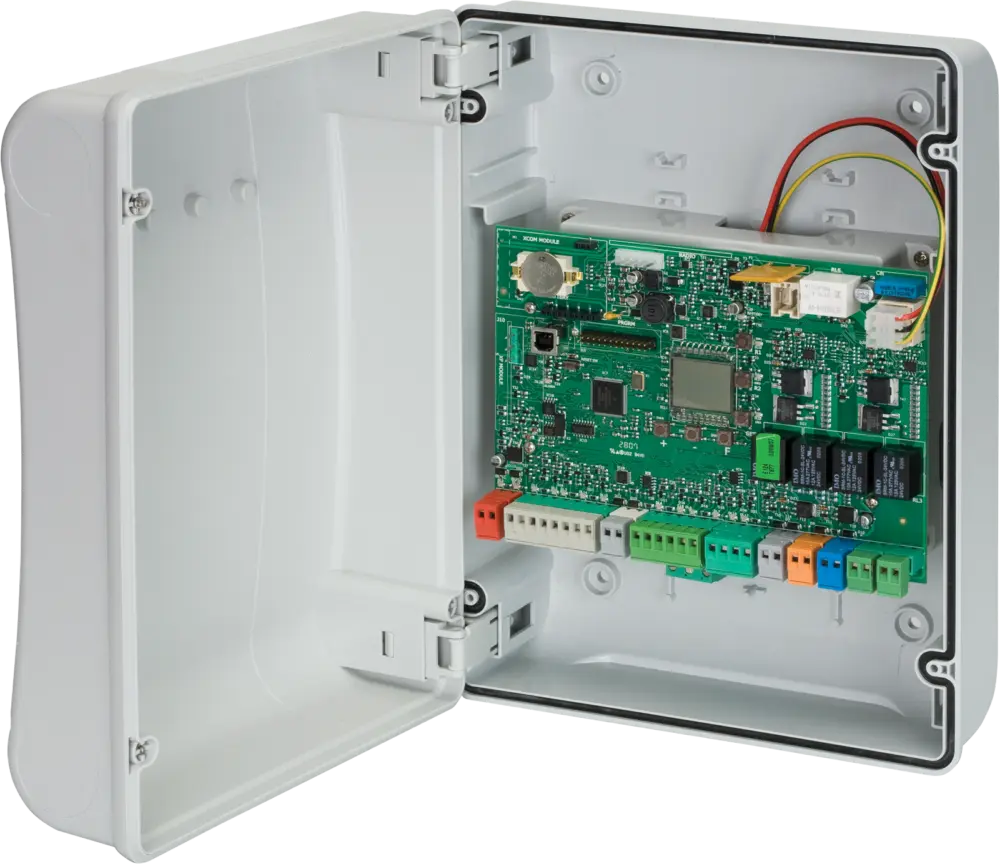

E124 S

Řídící jednotka v boxu

leták
manuál
katalog
instalace
příslušenství
příslušenství
CESafeZoneFDSOmniDecSimply ConnectGreenTech2easy
Objednací číslo: 790305

Modely E124 S

Technická specifikace E124 S

modelE124 S
Napájení230 V~ (+6 % - 10 %) 50/60 Hz
Příkonv režimu stand by 4 W - maximálně cca 400 W
Maximální zatížení motoru7 A
Maximální proud příslušenství500 mA 24 V ⎓ - 500 mA BUS 2easy
Napětí pro příslušenství24 V ⎓
Programování3 tlačítka a displej / Simply Connect
Logické funkcepoloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika „s bezpečnostními prvky“ (S) / automatika s reverzováním v pauze (SA) / automatika „Krok za krokem s bezpečnostními prvky“ (SP) / automatika 1 (A1) / automatika (A) / automatika „krok za krokem“ (AP) / automatika s časovačem (At) / poloautomatika (b) / mix (otevřít impulzem/ zavírá mrtvý muž) (bC) / mrtvý muž (dead-man) (C) / logika modifikovaná pomocí Simply Connect
Programovatelné funkcelogika / doba pauzy A / doba pauzy B / síla / rychlost / místo zpomalení / zpoždění křídel / větrná odolnost / uvolnění elektrozámku / jemný dojezd / zatlačení při otevření a zavření / rozjezdová síla / procentuální rychlost zpomalení / signalizační maják / Fail Safe, programování 2-easy zařízení / vyžádání servisu / power-safe / funkce dobíjení baterie / provoz na baterii / hodiny / time-out / doba předblikání / typ motoru / citlivost enkodéru
Pracovní časprogramovatelný (od 0 do 10 min)
Pauzaprogramovatelná (od 0 do 10 min)
Nastavení sílynastavitelná na 50 stupňů
Regulace rychlostinastavitelná v 10 stupních
Vstupní konektoryotevřít / částečně otevřít / stop (zavřít) / BUS 2-easy / bezpečnost při otevírání / bezpečnost při zavírání / napájení + uzemnění / spínače koncových poloh otevřeno a zavřeno
Výstupní konektorymotory / maják / napájení příslušenství 24 V , 2 programovatelné výstupy (indikační světlo a Fail Safe) / elektrozámek
RychlokonektorFDS (XF433-868Mhz) / OmniDEC XF868/433 / přijímač RP 868/433 / připojení Simply Connect XMBX (GSM) nebo XWBL (WiFi/LAN)
Pojistkysamoresetovací
Provozní teplota-20 °C až +55 °C
Simply ConnectKonektor Simply Connect slouží k připojení zařízení, které umožňuje správu ovládacích prvků a nastavení řídící jednotky pomocí webového rozhraní, nebo mobilní aplikace.

Příklad typické instalace E124 S

Zvýhodněná sada E124 S

Řídící jednotky pro E124 S

Kompletní složení komponentů systému E124 S

Programovatelné funkce E124 S

Příslušenství pro E124 S

Související s produktem E124 S

Společné příslušenství pro všechny aplikace E124 S

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
