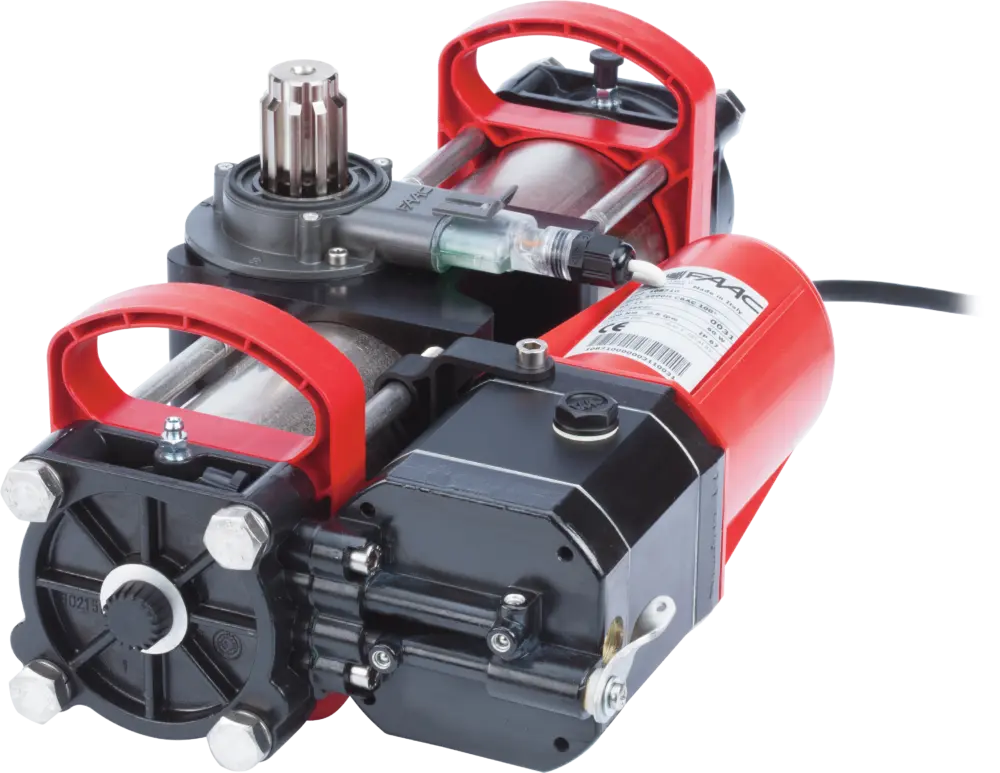

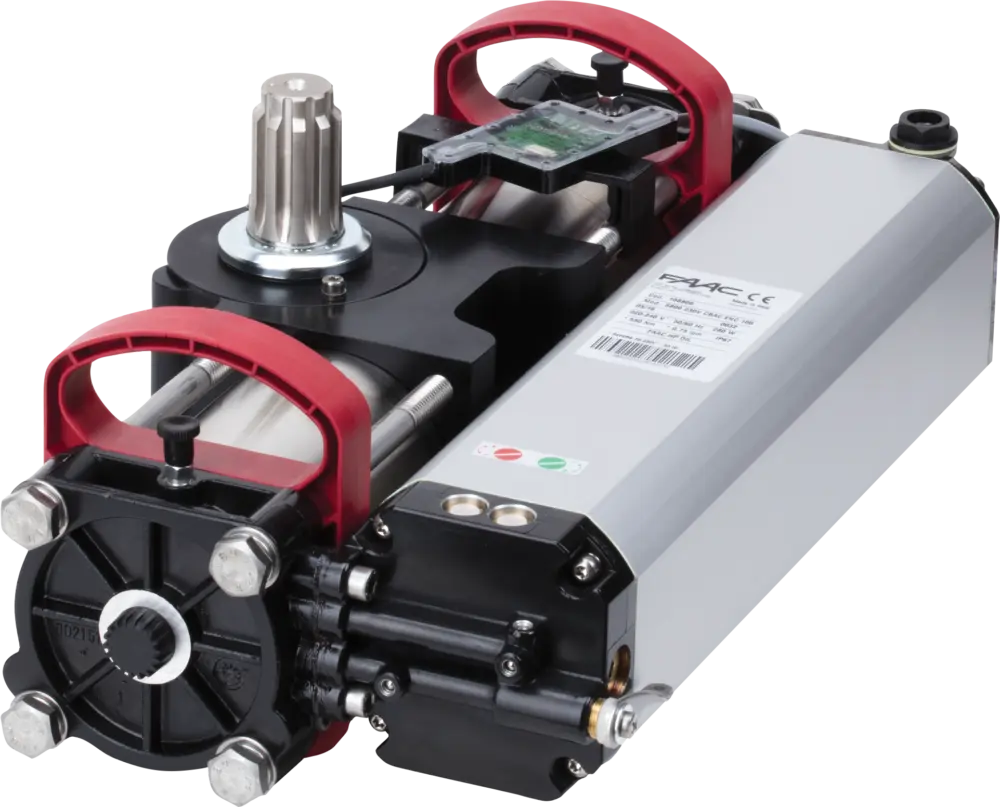

S800 H ENC
24V podzemný hydraulický pohon
Maximálna dĺžka krídla
2 – 4 m (s el. zámkom)
Maximálna hmotnosť krídla
800 kg
• Podzemný hydraulický pohon s prevádzkovým napätím 24 V.
• Absolútny magnetický enkodér (iba model ENC) s integrovanou BUS 2easy (nepolarizované dvojvodičové zapojenie).
• Integrované mechanické dorazy (patent FAAC).
• Absolútny magnetický enkodér (iba model ENC) s integrovanou BUS 2easy (nepolarizované dvojvodičové zapojenie).
• Integrované mechanické dorazy (patent FAAC).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S800 H ENC
| model | použitie | riadiaca jednotka | objednávací kód | ||
|---|---|---|---|---|---|
| maximálna dĺžka jedného krídla | maximálna hmotnosť | frekvencia používania | |||
| S800 H ENC CBAC 100° | 2,0 m | 800 kg | nepretržitá prevádzka | neobsahuje | 108720 |
| S800 H ENC CBAC 180° | 2,0 m | 800 kg | nepretržitá prevádzka | neobsahuje | 108722 |
| S800 H ENC SBW 100° | 4,0 m | 800 kg | nepretržitá prevádzka | neobsahuje | 108724 |
| S800 H ENC SBW 180° | 4,0 m | 800 kg | nepretržitá prevádzka | neobsahuje | 108725 |
Balenie S800 H ENC obsahuje: hydraulický pohon CBAC (hydraulický zámok pri otvorení / zatvorení), SBW (bez hydraulického zámku), magnetický enkodér, odblokovací a nastavovací kľúč.

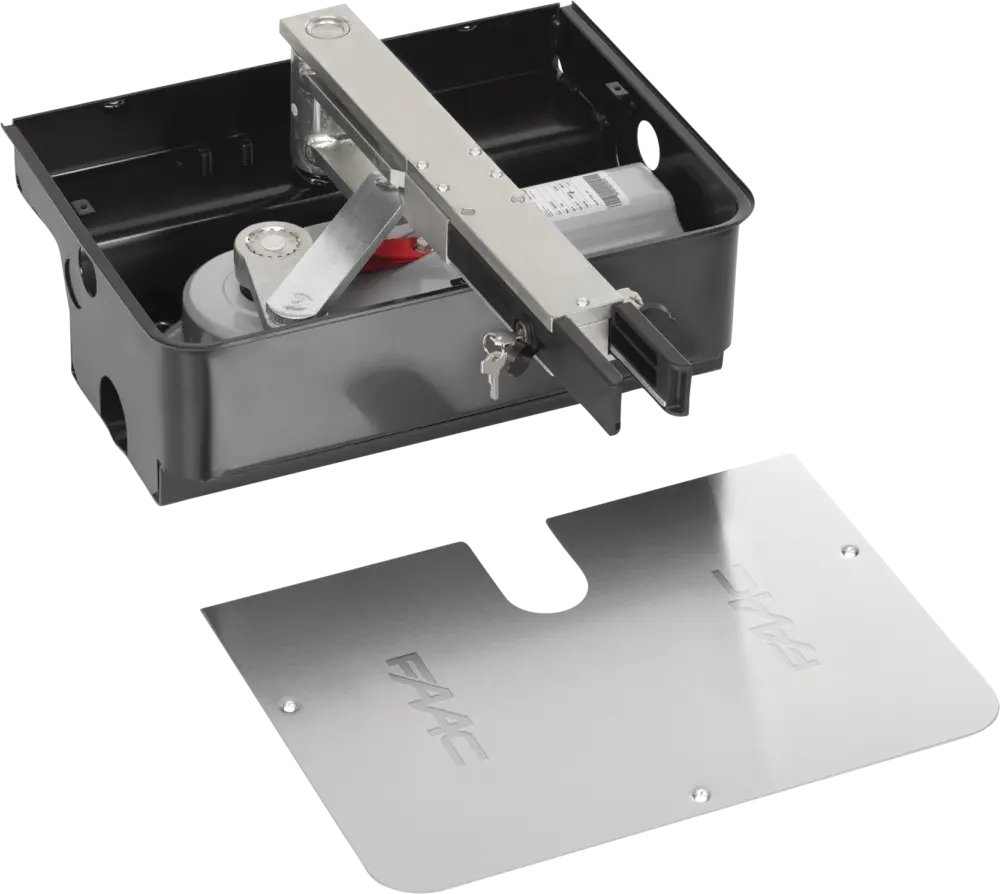

Balenie boxu k S800 H ENC obsahuje: inštalačný box s kataforéznou povrchovou úpravou s antirotačným čapom a kryt z nerezového plechu.
Balenie boxu k S800 H ENC obsahuje: inštalačný box s kataforéznou povrchovou úpravou s antirotačným čapom a kryt z nerezového plechu.
Technická specifikace S800 H ENC
| model | S800 H ENC CBAC 100° | S800 H ENC SBW 100° | S800 H ENC CBAC 180° | S800 H ENC SBW 180° |
|---|---|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | |||
| Elektromotor | kefový 24V ⎓ | |||
| Príkon | 60 W | |||
| Maximálna uhlová rýchlosť | 5,5 ° / s (s E024 S) - 8,2 ° / s (s E124) | |||
| Maximálna hmotnosť krídla | 800 kg | |||
| Prevádzková teplota | -20 °C až +55 °C | |||
| Trieda krytia | IP67 | |||
| Hmotnosť pohonu | 14 kg | 15 kg | ||
| Frekvencia používania | nepretržitá prevádzka | |||
| Maximálna dĺžka krídla | 2 m | 4 m | 2 m | 4 m |
| Typ oleja | FAAC HP | |||
| Rozmery pohonu (d × š × v) | 380 × 220 × 160 mm | 450 × 220 × 160 mm | ||
| Rozmery inštalačného boxu (d × š × v) | 507 × 283 × 200 mm | 507 × 283 × 200 mm | ||
| Riadiaca jednotka | neobsahuje | |||
Příklad typické instalace S800 H ENC
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
- 2× 2,5 + 2× 0,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
