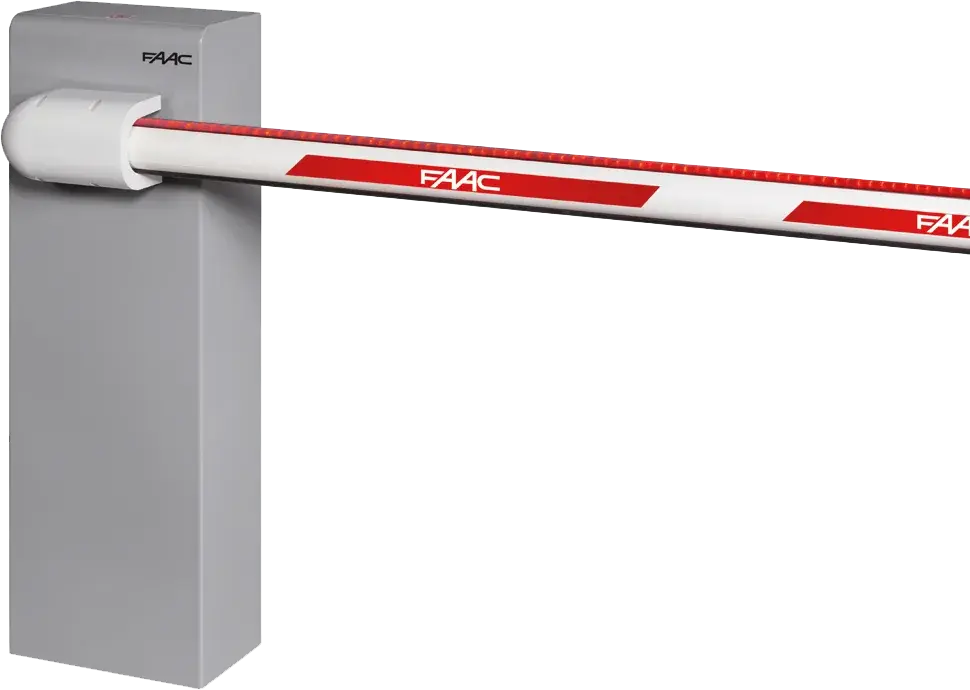

617
230V elektromechanická závora
Maximálna dĺžka ramena
3 – 7 m
Čas otvárania
2,5 – 8 s
Frekvencia používania
50 – 60%
• Štandardná verzia vybavená nastaviteľnými elektronickými a mechanickými spínačmi koncových polôh.
• Pevná a robustná oceľová konštrukcia s kataforéznou povrchovou úpravou.
• Ideálna pre strednú intenzitu prevádzky a kontrolu malých a stredných súkromných parkovísk.
• Pevná a robustná oceľová konštrukcia s kataforéznou povrchovou úpravou.
• Ideálna pre strednú intenzitu prevádzky a kontrolu malých a stredných súkromných parkovísk.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 617
| Model | Objednávacie číslo |
|---|---|
| 617/3 sivá RAL 9006 | 1046173 |
| 617/4 sivá RAL 9006 | 1046174 |
| 617/6 sivá RAL 9006 | 1046176 |
Balenie 617 obsahuje: telo závory, elektromechanický systém, montážne príslušenstvo a šesťhranný kľúč na odblokovanie.
Technická specifikace 617
| Model | 617/3 | 617/4 | 617/6 |
|---|---|---|---|
| Napájanie | 230V~ 50 Hz | 230V~ 50 Hz | 230V~ 50 Hz |
| Elektromotor | jednofázový, asynchrónny | ||
| Otáčky | 2800 ot/min | 2800 ot/min | 2800 ot/min |
| Príkon | 315 W | 315 W | 380 W |
| Maximálny krútiaci moment | 60 Nm | 100 Nm | 150 Nm |
| Materiál | oceľ | oceľ | oceľ |
| Povrchová úprava | kataforézna povrchová úprava + prášková farba | ||
| Spomalenie | elektronicky a mechanicky nastaviteľné | ||
| Typ ramena | obdĺžnikové / obdĺžnikové s plôtikom / obdĺžnikové zlamovacie / okrúhle | ||
| Prevádzková teplota | -20 °C až +55 °C | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C | 140 °C | 140 °C |
| Trieda krytia | IP44 | IP44 | IP44 |
| Hmotnosť pohonu | 63 kg | 63 kg | 69 kg |
| Rozmery (š × v × h) | 360 × 210 × 1085 mm | 360 × 210 × 1085 mm | 410 × 210 × 1085 mm |
| Maximálna dĺžka ramena | 3 m | 5 m | 7 m |
| Čas otvárania (90°) | 2,5 s (3 m) | 4 s (5 m) | 8 s (7 m) |
| Frekvencia používania | 50% | 50% | 60% |
| Riadiaca jednotka | vstavaná 615 BPR | vstavaná 615 BPR | vstavaná 615 BPR |
Řídící jednotky pro 617
Příslušenství pro 617
Související s produktem 617
Společné příslušenství pro všechny aplikace 617
Obdélníková ráhna a specifické příslušenství
Vyvažovací pružiny pro obdélníková ráhna
| Obdĺžnikové rameno | Vylamovacie rameno | Obdĺžnikové rameno s podperou | Obdĺžnikové rameno s plôtikom | Objednávacie číslo |
|---|---|---|---|---|
| 2000 mm až 2700 mm | 2000 mm až 2700 mm | 00058F1811 | ||
| 2710 mm až 3400 mm | 2710 mm až 3400 mm | 2000 mm až 2700 mm | 2000 mm až 2700 mm | 00058F1812 |
| 3410 mm až 4000 mm | 3410 mm až 4000 mm | 2710 mm až 3400 mm | 2710 mm až 3400 mm | 00058F1813 |
| 4010 mm až 4600 mm | 3410 mm až 4000 mm | 3410 mm až 4000 mm | 00058F1814 | |
| 4610 mm až 5000 mm | 4010 mm až 5000 mm | 4010 mm až 4600 mm | 00058F1815 | |
| 4610 mm až 5000 mm | 6100126 |
| Obdĺžnikové rameno | Obdĺžnikové rameno s podperou | Obdĺžnikové rameno s plôtikom | Objednávacie číslo |
|---|---|---|---|
| 4000 mm až 4800 mm | 00058F1816 | ||
| 4800 mm až 5500 mm | 4000 mm až 4800 mm | 4000 mm až 4800 mm | 00058F1817 |
| 5500 mm až 6300 mm | 4800 mm až 5500 mm | 4800 mm až 5500 mm | 00058F1818 |
| 6300 mm až 7000 mm | 5500 mm až 6000 mm | 5500 mm až 6000 mm | 6100024 |
Vyvažovací pružiny pro kulatá ráhna S s osvětlením
| Okrúhle rameno | Okrúhle rameno s osvetlením | Okrúhle rameno s podperou | Okrúhle rameno s osvetlením a podperou | Okrúhle rameno s plôtikom | Okrúhle rameno s osvetlením a plôtikom | Okrúhle rameno s plôtikom a podperou | Okrúhle rameno S s osvetlením, plôtikom a podperou | Objednávacie číslo |
|---|---|---|---|---|---|---|---|---|
| 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 00058F1811 | ||||
| 2310 až 3300 mm | 2310 až 3300 mm | 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 0 až 2300 mm | 00058F1812 | ||
| 2310 až 3300 mm | 2310 až 3300 mm | 00058F1813 | ||||||
| 3310 až 4300 mm | 3310 až 4300 mm | 2310 až 3300 mm | 2310 až 3300 mm | 2310 až 3300 mm | 2310 až 3300 mm | 00058F1814 | ||
| 3310 až 4300 mm | 3310 až 4300 mm | 00058F1815 | ||||||
| 4310 až 5000 mm | 4310 až 5000 mm | 3310 až 4300 mm | 3310 až 4300 mm | 3310 až 4300 mm | 3310 až 4300 mm | 6100126 |
