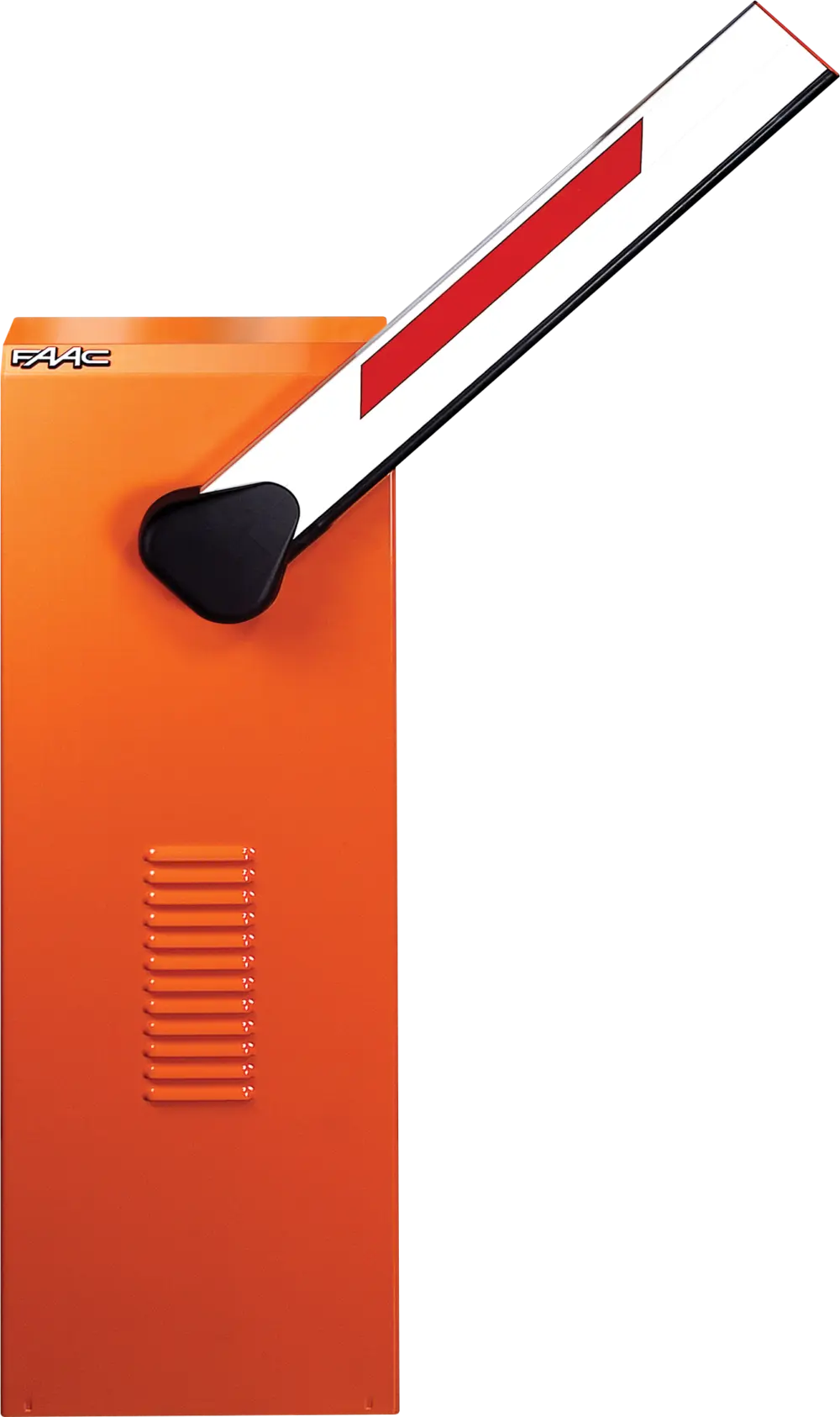

620 Standard
230V automatická závora
Maximálna dĺžka ramena
4 – 5 m
Čas otvárania
3,5 – 4,5 s
Frekvencia používania
70 %
• Hydraulická závora s hydrozámkom pre otvorenú a zatvorenú polohu.
• Ideálne riešenie pre náročnú, nie však nepretržitú prevádzku.
• Elektronické spomalenie (patent FAAC).
• Informácie o stave závory môžu byť ďalej signalizované do zariadenia na kontrolu prevádzky.
• Manuálne odblokovanie pomocou trojhranného kľúča.
• Zabudovaný detektor indukčnej slučky, dva nezávislé kanály.
• Technológia BUS.
• Ideálne riešenie pre náročnú, nie však nepretržitú prevádzku.
• Elektronické spomalenie (patent FAAC).
• Informácie o stave závory môžu byť ďalej signalizované do zariadenia na kontrolu prevádzky.
• Manuálne odblokovanie pomocou trojhranného kľúča.
• Zabudovaný detektor indukčnej slučky, dva nezávislé kanály.
• Technológia BUS.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 620 Standard
| model | maximálna dĺžka ramena | čas otvárania | frekvencia používania | riadiaca jednotka | objednávací kód |
|---|---|---|---|---|---|
| 620 Standard L/R | 5,0 m | 5 s (3 m) - 4,5 s (4 m) | 70 % | zabudovaná 624 BLD | pozri nižšie |
| 620 Standard lámané L/R | 4,0 m (lámané) | 5 s (3 m) - 4,5 s (4 m) | 70 % | zabudovaná 624 BLD | pozri nižšie |
| model | profil ramena | dĺžka ramena | objednávací kód L | objednávací kód R |
|---|---|---|---|---|
| 620 Standard | 620 obdĺžnikový štandard | 1 315 až 2 055 mm | 1046268 | - |
| 620 Standard | 620 obdĺžnikový štandard | 2 065 až 2 555 mm | 1046208 | 1046408 |
| 620 Standard | 620 obdĺžnikový štandard | 2 565 až 3 055 mm | 1046278 | 1046478 |
| 620 Standard | 620 obdĺžnikový štandard | 3 065 až 3 815 mm | 1046288 | 1046488 |
| 620 Standard | 620 obdĺžnikový štandard | 3 825 až 4 815 mm | 1046228 | 1046428 |
| 620 Standard | 620 obdĺžnikový štandard s osvetlením | 1 315 až 2 055 mm | 1046268 | - |
| 620 Standard | 620 obdĺžnikový štandard s osvetlením | 2 065 až 2 555 mm | 1046208 | 1046408 |
| 620 Standard | 620 obdĺžnikový štandard s osvetlením | 2 565 až 3 055 mm | 1046278 | 1046478 |
| 620 Standard | 620 obdĺžnikový štandard s osvetlením | 3 065 až 3 665 mm | 1046288 | 1046488 |
| 620 Standard | 620 obdĺžnikový štandard s osvetlením | 3 675 až 4 490 mm | 1046228 | 1046428 |
| 620 Standard | 620 obdĺžnikový štandard s osvetlením | 4 500 až 4 815 mm | 1047508 | 1047518 |
| 620 Standard | 620 obdĺžnikový štandard s mriežkou | 1 815 až 2 805 mm | 1046208 | 1046408 |
| 620 Standard | 620 obdĺžnikový štandard s mriežkou | 2 815 až 3 555 mm | 1046218 | 1046418 |
| 620 Standard | 620 obdĺžnikový štandard s mriežkou | 3 565 až 3 815 mm | 1046228 | 1046428 |
| 620 Standard | 620 obdĺžnikový štandard s mriežkou | 3 825 až 4 815 mm | 1047508 | 1047518 |
| 620 Standard | 620 okrúhly S | 0 až 2 300 mm | 1046268 | - |
| 620 Standard | 620 okrúhly S | 2 310 až 2 800 mm | 1046208 | 1046408 |
| 620 Standard | 620 okrúhly S | 2 810 až 3 300 mm | 1046278 | 1046478 |
| 620 Standard | 620 okrúhly S | 3 310 až 3 800 mm | 1046288 | 1046488 |
| 620 Standard | 620 okrúhly S | 3 810 až 4 300 mm | 1046228 | 1046428 |
| 620 Standard | 620 okrúhly S | 4 310 až 5 000 mm | 1046228 | 1046428 |
| 620 Standard | 620 okrúhly S s mriežkou | 0 až 2 300 mm | 1046268 | - |
| 620 Standard | 620 okrúhly S s mriežkou | 2 310 až 2 800 mm | 1046208 | 1046408 |
| 620 Standard | 620 okrúhly S s mriežkou | 2 810 až 3 300 mm | 1046218 | 1046418 |
| 620 Standard | 620 okrúhly S s mriežkou | 3 310 až 3 800 mm | 1046228 | 1046428 |
| 620 Standard | 620 okrúhly S s mriežkou | 3 810 až 4 300 mm | 1047508 | 1047518 |
| 620 Standard | 620 okrúhly S s mriežkou | 4 310 až 5 000 mm | 1047508 | 1047518 |
| 620 Standard | 620 okrúhly vylamovací | 1 500 až 2 240 mm | 1046268 | - |
| 620 Standard | 620 okrúhly vylamovací | 2 250 až 2 740 mm | 1046208 | 1046408 |
| 620 Standard | 620 okrúhly vylamovací | 2 750 až 3 000 mm | 1046278 | 1046478 |
| 620 Standard lámané | 620 obdĺžnikové lámané A* = 1 315 až 1 814 mm | 2 825 až 3 815 mm | 1047048 | 1047148 |
| 620 Standard lámané | 620 obdĺžnikové lámané A* = 1 815 až 2 075 mm | 1 825 až 2 815 mm | 1047048 | 1047148 |
Balenie 620 Standard obsahuje: telo závory, hydraulický pohon s riadiacou jednotkou 624 BLD a vyvažovacou pružinou, montážne príslušenstvo a trojhranný uvoľňovací kľúč.
Technická specifikace 620 Standard
| model | 620 Standard |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Otáčky | 1 400 ot. / min* |
| Príkon | 220 W |
| Maximálny krútiaci moment | 0 až 220 / 0 až 180 Nm * |
| Prietok čerpadla | 0,75-1 l / min * |
| Materiál | oceľ |
| Povrchová úprava | 100μ epoxidovo-zinková vrstva antikoróznej ochrany + polyesterová farba RAL 2004 |
| Enkodér | nie - nastavenie tlaku pre bezpečné otváranie a zatváranie |
| Spomalenie | elektronicky - riadené spínačom |
| Typ ramena | obdĺžnikové / okrúhle / lámané / vylamovacie |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana motora | 120 °C |
| Chladenie | - |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 73 kg |
| Typ oleja | FAAC HP |
| Rozmery (d × š × v) | 350 × 170 × 1 080 mm |
| Maximálna dĺžka ramena | 5 m |
| Čas otvárania (90 °) | 3,5 s (3 m) - 4,5 s (4 m) |
| Frekvencia používania | 70 % |
| Riadiaca jednotka | zabudovaná 624 BLD |
Příklad typické instalace 620 Standard
Slaboproudé kabely
- 2× 0,5 mm² kabel
- 3× 0,5 mm² kabel
Napájecí kabely (230V)
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 620 Standard
| obr. | ks | obsah súpravy (3 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 620 STD (L/R) | 1046278/478 |
| 2 | 1 | rameno s dĺžkou 3 m | 428089 |
| - | 1 | držiak ramena | 428342 |
| obr. | ks | obsah súpravy (4 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 620 STD (L/R) | 1046288/488 |
| 2 | 1 | rameno s dĺžkou 4 m | 428090 |
| - | 1 | držiak ramena | 428342 |
| obr. | ks | obsah súpravy (5 m) | objednávací kód |
|---|
