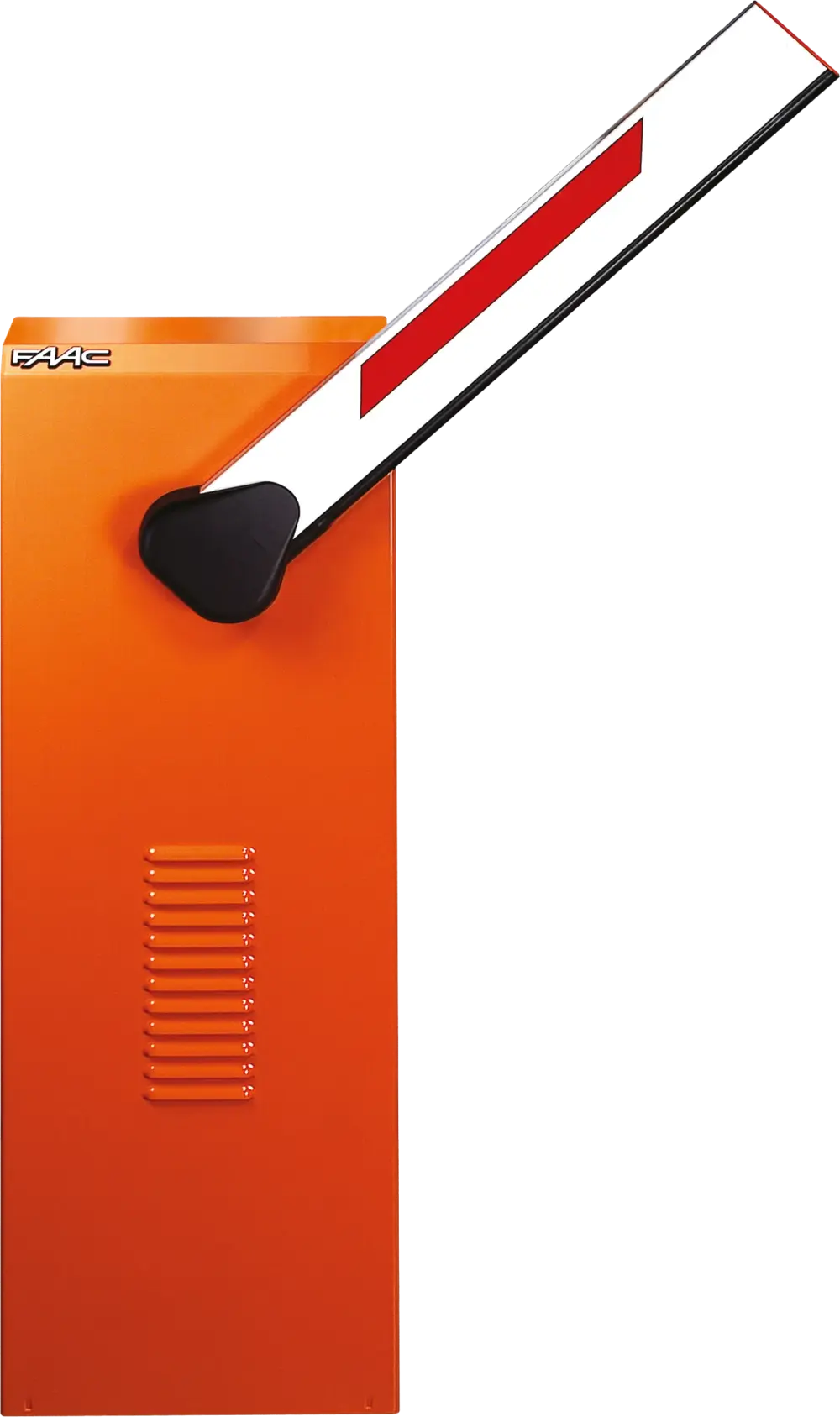

620 Rapid
230V automatická závora
Maximálna dĺžka ramena
3 – 3,8 m
Čas otvárania
2 – 3 s
Frekvencia používania
nepretržitá prevádzka
• Hydraulická závora s hydraulickým zámkom pre otvorenú a zatvorenú polohu.
• Ideálne riešenie pre intenzívnu prevádzku.
• Elektronické spomalenie (patent FAAC).
• Informácia o stave závory môže byť ďalej signalizovaná do zariadenia na kontrolu prevádzky.
• Manuálne odblokovanie pomocou trojhranného kľúča.
• Zabudovaný detektor indukčnej slučky, dva nezávislé kanály.
• Technológia BUS.
• Ideálne riešenie pre intenzívnu prevádzku.
• Elektronické spomalenie (patent FAAC).
• Informácia o stave závory môže byť ďalej signalizovaná do zariadenia na kontrolu prevádzky.
• Manuálne odblokovanie pomocou trojhranného kľúča.
• Zabudovaný detektor indukčnej slučky, dva nezávislé kanály.
• Technológia BUS.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 620 Rapid
| model | maximálna dĺžka ramena | čas otvárania | frekvencia používania | riadiaca jednotka | objednávací kód |
|---|---|---|---|---|---|
| 620 Rapid L/R | 4,0 m | 2 s (3 m) - 3 s (4 m) | nepretržite | zabudovaná 624 BLD | pozri nižšie |
| 620 Rapid zalamovacie L/R | 3,0 m (zalamovacie) | 3 s | nepretržite | zabudovaná 624 BLD | pozri nižšie |
| model | profil ramena | dĺžka ramena | objednávací kód L | objednávací kód R |
|---|---|---|---|---|
| 620 Rapid | 620 obdĺžnikové štandard | 2 065 až 2 555 mm | 1046338 | 1046538 |
| 2 565 až 3 055 mm | 1046348 | 1046548 | ||
| 3 065 až 3 815 mm | 1046358 | 1046558 | ||
| 620 obdĺžnikové štandard s osvetlením | 2 065 až 2 555 mm | 1046338 | 1046538 | |
| 2 565 až 3 055 mm | 1046348 | 1046548 | ||
| 3 065 až 3 665 mm | 1046358 | 1046558 | ||
| 620 okrúhle S | 2 310 až 2 800 mm | 1046338 | 1046538 | |
| 2 810 až 3 300 mm | 1046348 | 1046548 | ||
| 620 okrúhle vylamovacie | 2 250 až 2 740 mm | 1046338 | 1046538 | |
| 2 750 až 3 000 mm | 1046348 | 1046548 |
* A = H - 1125 (mm), kde H je rozmer od podlahy po strop.
Balenie 620 Rapid obsahuje: telo závory, hydraulický pohon s riadiacou jednotkou 624 BLD a vyvažovacou pružinou, montážne príslušenstvo a trojhranný uvoľňovací kľúč.
Technická specifikace 620 Rapid
| model | 620 Rapid |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Otáčky | 1 400 - 2 800 ot. / min * |
| Príkon | 220 W |
| Maximálny krútiaci moment | 0 až 150 / 0 až 140 Nm * |
| Prietok čerpadla | 1,5 - 2 l / min * |
| Materiál | oceľ |
| Povrchová úprava | 100μ epoxidovo-zinková vrstva antikoróznej ochrany + polyesterová farba RAL 2004 |
| Enkodér | nie - nastavenie tlaku pre bezpečné otváranie a zatváranie |
| Spomalenie | elektronicky - riadené spínačom |
| Typ ramena | obdĺžnikové / okrúhle / vylamovacie |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana motora | 120 °C |
| Chladenie | vzduchom |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 73 kg |
| Typ oleja | FAAC HP |
| Rozmery (d × š × v) | 350 × 170 × 1 080 mm |
| Maximálna dĺžka ramena | 3,8 m |
| Čas otvárania (90 °) | 2 s (3 m) - 3 s (4 m) |
| Frekvencia používania | nepretržitá prevádzka |
| Riadiaca jednotka | zabudovaná 624 BLD |
* údaje uvedené pri 230 V~ 50 Hz.
Příklad typické instalace 620 Rapid
Slaboproudé kabely Ⓐ
- 3 × 0,5 mm² kabel
- 2 × 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2 × 1,5 mm² + T kabel
- 2 × 1,5 mm² kabel
Zvýhodněná sada 620 Rapid
| obr. | ks | obsah súpravy (3 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 620 Rapid (L/R) | 1046348/548 |
| 2 | 1 | rameno s dĺžkou 3 m | 428089 |
| - | 1 | držiak ramena | 428342 |
| obr. | ks | obsah súpravy (4 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 620 Rapid (L/R) | 1046358/558 |
| 2 | 1 | rameno s dĺžkou 4 m | 428090 |
| - | 1 | držiak ramena | 428342 |
