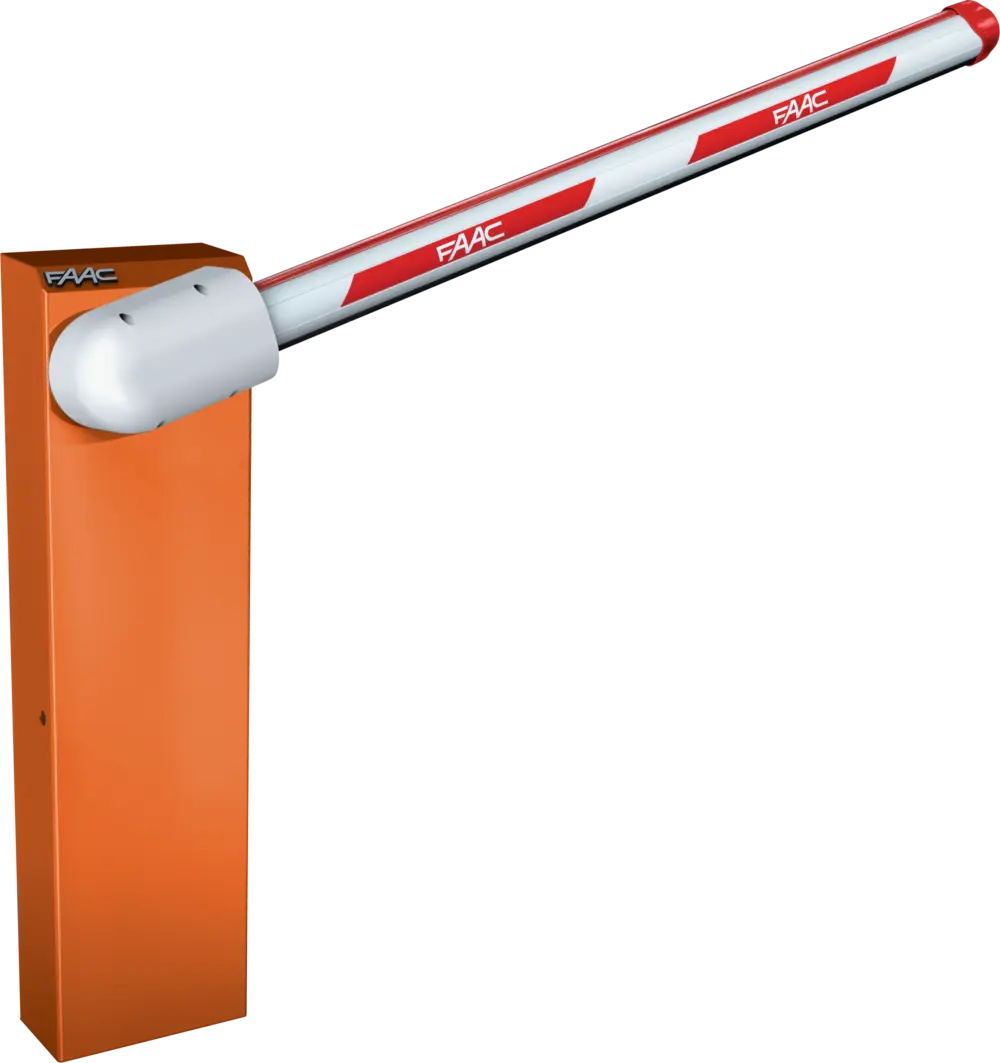

615 BPR
230V automatická závora
Maximálna dĺžka ramena
5 m
Čas otvárania
2,5 – 5,7 s
Frekvencia používania
40 – 50 %
• Hydraulická závora s hydraulickým zámkom pre otvorenú a zatvorenú polohu.
• Ideálna pre strednú intenzitu prevádzky a kontrolu malých a stredných súkromných parkovísk.
• Nastavenie tlaku pre bezpečné otváranie a zatváranie.
• Manuálne odblokovanie pomocou trojhranného kľúča.
• Vybavená magnetickými koncovými spínačmi na spomalenie.
• Možnosť použitia antivandal systému.
• Ideálna pre strednú intenzitu prevádzky a kontrolu malých a stredných súkromných parkovísk.
• Nastavenie tlaku pre bezpečné otváranie a zatváranie.
• Manuálne odblokovanie pomocou trojhranného kľúča.
• Vybavená magnetickými koncovými spínačmi na spomalenie.
• Možnosť použitia antivandal systému.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 615 BPR
| model | použitie | riadiaca jednotka | objednávací kód | ||
|---|---|---|---|---|---|
| maximálna dĺžka ramena | čas otvárania | frekvencia používania | |||
| 615 BPR Standard oranžová RAL 2004 | 5,0 m | 6 s | 50 % | vstavaná 615 BPR | 104906 |
| 615 BPR Standard sivá RAL 9006 | 5,0 m | 6 s | 50 % | vstavaná 615 BPR | 104910 |
Balenie 615 BPR obsahuje: telo závory, kompletné ústrojenstvo s hydraulickým systémom a dvojčinným piestom, riadiacu jednotku 615 BPR, inštalačnú súpravu na montáž pružiny a trojhranný uvoľňovací kľúč.
Technická specifikace 615 BPR
| model | 615 BPR Standard | 615 BPR Rapid |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | |
| Elektromotor | jednofázový, asynchrónny | |
| Otáčky | 1 400 ot. / min * | 2 800 ot. / min * |
| Príkon | 220 W | |
| Maximálny krútiaci moment | 0 až 400 Nm * | 0 až 300 Nm * |
| Prietok čerpadla | 1,5 l / min * | 3 l / min * |
| Materiál | oceľ | |
| Povrchová úprava | 100μ epoxidovo-zinková vrstva antikoróznej ochrany + polyesterová farba RAL 2004 - RAL 9006 | 100μ epoxidovo-zinková vrstva antikoróznej ochrany + polyesterová farba RAL 2004 |
| Enkodér | nie - možnosť nastavenia tlaku pre bezpečné otváranie a zatváranie | |
| Spomalenie | elektronické - nastaviteľné | |
| Typ ramena | obdĺžnikové / okrúhle / zalamovacie | obdĺžnikové / okrúhle |
| Prevádzková teplota | -20 °C až +55 °C | |
| Tepelná ochrana motora | 120 °C | |
| Chladenie | - | |
| Trieda krytia | IP44 | |
| Hmotnosť | 34 kg | |
| Typ oleja | FAAC HP | |
| Rozmery (d × š × v) | 270 × 140 × 1 015 mm | |
| Maximálna dĺžka ramena | 5 m | 2,5 m |
| Čas otvárania (90 °) | 5,7 s | 3 s |
| Frekvencia používania | 50 % | 40 % |
| Riadiaca jednotka | vstavaná 615 BPR | |
* údaje uvedené pri 230 V~ 50 Hz.
Příklad typické instalace 615 BPR
Slaboproudé kabely Ⓐ
- 2× 0,5 mm² kabel
- 3× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 615 BPR
| obr. | ks | obsah súpravy (3 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 615 STD | 104906 |
| - | 1 | pružina r = 6,5 mm | 721005 |
| 2 | 1 | rameno s dĺžkou 3 m | 428089 |
| - | 1 | držiak ramena | 428342 |
| obr. | ks | obsah súpravy (4 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 615 STD | 104906 |
| - | 1 | pružina r = 7 mm | 721006 |
| 2 | 1 | rameno s dĺžkou 4 m | 428090 |
| - | 1 | držiak ramena | 428342 |
| obr. | ks | obsah súpravy (5 m) | objednávací kód |
|---|---|---|---|
| 1 | 1 | závora 615 STD | 104906 |
| - | 1 | pružina r = 8 mm | 721018 |
| 2 | 1 | rameno s dĺžkou 5 m | 428091 |
| - | 1 | držiak ramena | 428342 |
Řídící jednotky pro 615 BPR
Příslušenství pro 615 BPR
Související s produktem 615 BPR
Společné příslušenství pro všechny aplikace 615 BPR
Obdélníková ráhna a specifické příslušenství
Vyvažovací pružiny pro kulatá ráhna S
| Ø | okrúhle rameno S | okrúhle rameno S s podperou | okrúhle rameno S s mriežkou | okrúhle rameno S s mriežkou a podperou | objednávací kód |
|---|---|---|---|---|---|
| 5,5 mm | 0 až 2 300 mm | 0 až 2 300 mm | 0 až 2 300 mm | 721008 | |
| 6,0 mm | 2 310 až 3 300 mm | 0 až 2 300 mm | 721005 | ||
| 7,0 mm | 3 310 až 4 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 721006 |
| 8,0 mm | 4 310 až 5 000 mm | 3 310 až 4 300 mm | 3 310 až 4 300 mm | 721018 |
Vyvažovacia pružina nie je súčasťou balenia závory, a preto musí byť objednaná samostatne.
Vyvažovací pružiny pro kulatá ráhna S s osvětlením
| Ø | okrúhle rameno S s osvetlením | okrúhle rameno S s osvetlením a podperou | okrúhle rameno S s osvetlením a mriežkou | okrúhle rameno S s osvetlením, mriežkou a podperou | objednávací kód |
|---|---|---|---|---|---|
| 5,5 mm | 0 až 2 300 mm | 0 až 2 300 mm | 721008 | ||
| 6,0 mm | 2 310 až 3 300 mm | 0 až 2 300 mm | 0 až 2 300 mm | 721005 | |
| 7,5 mm | 3 310 až 4 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 2 310 až 3 300 mm | 721007 |
| 8,0 mm | 4 310 až 5 000 mm | 3 310 až 4 300 mm | 3 310 až 4 300 mm | 721018 |
Vyvažovacia pružina nie je súčasťou balenia závory, a preto musí byť objednaná samostatne.
