Privátní použitíRezidenční použití

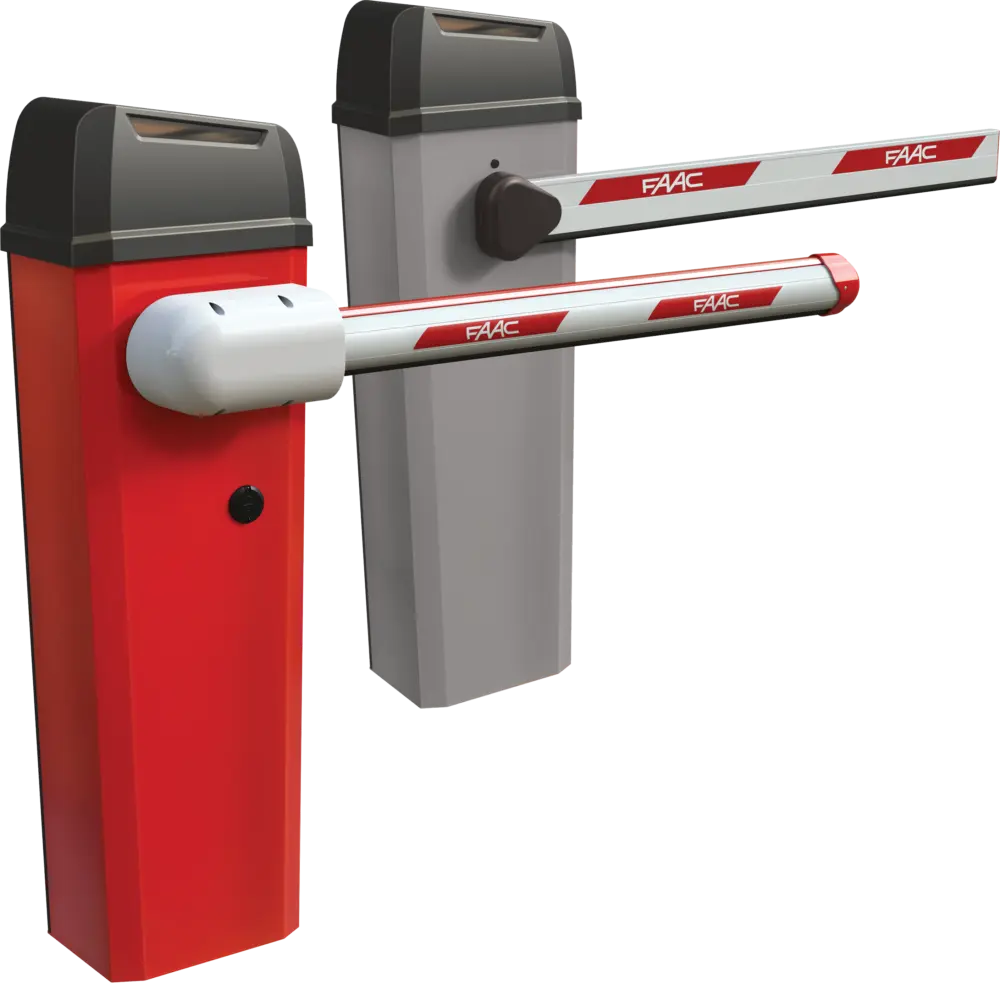

B614

24V automatická závora

Maximálna dĺžka ramena
6 m
Čas otvorenia
< 2 s (80 ° s 3m ramenom)
Frekvencia používania
nepretržitá prevádzka
CESafeZone2easyOmniDecGreenTech
• Maximálna bezpečnosť proti privretiu, motor s integrovaným enkodérom.
• Nastavenie rýchlosti a plynulá prevádzka.
• Integrovaná riadiaca jednotka v hornej časti tela závory znamená jednoduchú údržbu a pohodlné programovanie.
Objednací číslo: 104614
B614

Modely B614

modelpoužitieriadiaca jednotkaobjednávací kód
maximálna dĺžka jedného ramena (m)frekvencia používania
B614 červená RAL 30206,0nepretržitá prevádzkavstavaná E614104614
Balenie B614 obsahuje: telo závory, elektromechanický motor a prevodovku, riadiacu jednotku E614, inštalačné príslušenstvo a trojhranný uvoľňovací kľúč.

Technická specifikace B614

ModelB614
Napájanie220 - 240 V~ 50/60 Hz
Elektromotorkefový 24V
Príkon165 W
Minimálny krútiaci moment300 Nm
Materiáloceľ
Povrchová úpravazinková vrstva s hrúbkou 20 μm a polyesterová farba
Enkodérintegrovaný v motore
Typ spomaleniaelektronické a mechanické
Typ ramenaobdĺžnikové a okrúhle
Prevádzková teplota-20 °C až +55 °C
Trieda krytiaIP55 (riadiaca jednotka) - IP44
Hmotnosť40 kg
Rozmery (d x š x v)360 x 250 x 1 163 mm
Maximálna dĺžka ramena6 m
Čas otvorenia2 s (80 ° s 3 m ramenom)
Frekvencia používanianepretržitá prevádzka
Riadiaca jednotkavstavaná E614

Příklad typické instalace B614

Slaboproudé kabely Ⓐ
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada B614

obr. ks obsah súpravy (3 m) objednávací kód
1 1 závora B614 104614
- 1 držiak ramena 428342
2 1 obdĺžnikové rameno s dĺžkou 3 m 428089
- 1 vyvažovacia pružina 721209
obr. ks obsah súpravy (5 m) objednávací kód
1 1 závora B614 104614
- 1 držiak ramena 428342
2 1 obdĺžnikové rameno s dĺžkou 5 m 428091
- 1 upevňovací mechanizmus pre 2 pružiny 490186
- 2 vyvažovacia pružina 721209
obr. ks obsah súpravy (6 m) objednávací kód
1 1 závora B614 104614
1 1 držiak okrúhleho ramena S 428445
2 1 okrúhle rameno S s dĺžkou 4,3 m 428043
- 1 koncové okrúhle rameno S s dĺžkou 2 m 428046
1 spojka S 428615
- 1 upevňovací mechanizmus pre 2 pružiny 490186
- 2 vyvažovacia pružina pre 6m rameno 721232
2 12 reflexná samolepka 490117

Řídící jednotky pro B614

Zabudovaná riadiaca jednotka E614
63001034

Kompletní složení komponentů systému B614

Programovatelné funkce B614

Příslušenství pro B614

Související s produktem B614

Zabudovaná riadiaca jednotka
E614
Záložný batériový kit
XBAT 24

Společné příslušenství pro všechny aplikace B614

Sada plôtika 2 m
428441
Sada plotíka 3 m
428446
Koncová podpera ramena
428805
Doska pre vidlicovú podperu
737621
Vidlicová podpera ramena
428806
Základová doska
737628
Základová doska závory B614
490183
Integrované osvetlenie pre závoru B614
410032
Záložný batériový kit XBAT 24
390923
Upevňovací mechanizmus pre dve pružiny
490186

Kulatá ráhna S a specifické příslušenství

Okrúhle rameno S Ø 75 mm
428046
Jednodielne rameno S
428045
Držiak okrúhleho ramena S pre 615 / 620 / B614
428445
Sada pre zalamovacie rameno S
428444
LED svetelný kábel s dĺžkou 12 m
390993
Reflexná samolepka
490117
Sada pripojenia osvetlenia ramena
390992
Vyvažovacia pružina B614
721209
Upevňovací mechanizmus pre dve pružiny
490186

Obdélníková ráhna a specifické příslušenství

Štandardné obdĺžnikové rameno
428088
Držiak obdĺžnikového ramena
428342
Kĺbový kit pre lámané obdĺžnikové ramená
428137
Sada pripojenia osvetlenia ramena
390992
LED svetelný kábel s dĺžkou 12 m
390993
Sada osvetlenia pre obdĺžnikové ramená
390184
Vyvažovacia pružina B614
721209
Upevňovací mechanizmus pre dve pružiny
490186

Vyvažovací pružiny pro kulatá ráhna S

Počet pružínDĺžka ramena (mm)S osvetlením (mm)S plotíkom (mm)S podperou (mm)S osvetlením a podperou (mm)S osvetlením a plotíkom (mm)S plotíkom a podperou (mm)S osvetlením, plotíkom a podperou (mm)S lámacím kitom (mm)
11900 až 44001800 až 41501700 až 37401400 až 37501400 až 36501550 až 35501750 až 32501750 až 25402300 až 3300
3310 až 3800
(keď A≤2500)
3810 až 4800
(keď A≤2200)
24410 až 49004160 až 49003750 až 49003760 až 49003660 až 49003560 až 49003260 až 45502550 až 41003310 až 3800
(keď A>2500)
3810 až 4800
(keď A>2200)

Vyvažovací pružiny pro obdélníková ráhna

Počet pružínDĺžka ramena (mm)S osvetlením (mm)S plotíkom (mm)S podperou (mm)S plotíkom a podperou (mm)S lámacím kitom (mm)
11850 až 43001800 až 41001650 až 38001350 až 37001750 až 33501850 až 2815
2816 až 3315
(keď A ≤ 1600)
3316 až 3815
(keď A ≤ 1250)
24310 až 48104110 až 48103810 až 48103700 až 48103360 až 47002816 až 3315
(keď A > 1600)
3316 až 3815
(keď A > 1250)

Vyvažovací pružiny pro kulatá ráhna S s osvětlením

Dĺžka (mm)Objednávací kód
2 300428045
3 300428042
4 300428043
5 000428002
