Privátní použitíRezidenční použití

390

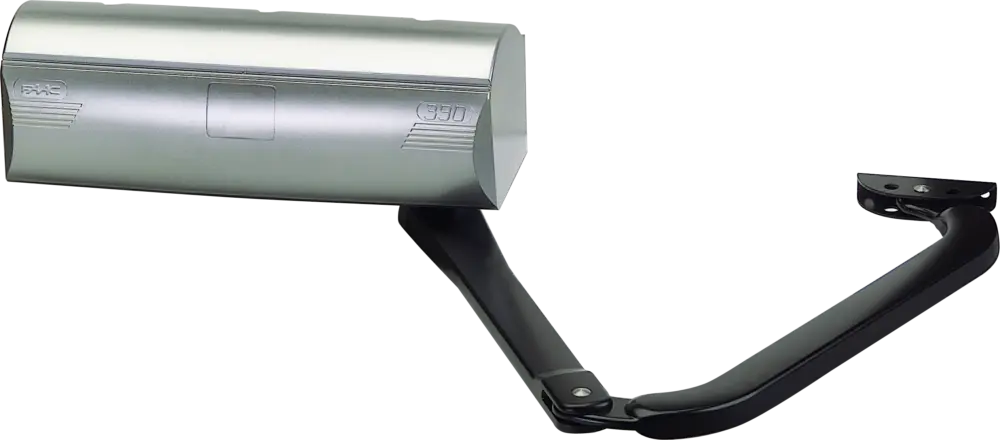

230V alebo 24V elektromechanický pohon s kĺbovým ramenom

Maximálna dĺžka krídla
1,8 – 3 m (s el. zámkom)
Frekvencia použitia
S3 – 30% (230 V) nepretržitá prevádzka (24 V)
CESafeZone2easyOmniDecFDSSimply ConnectGreenTech
• Pohon so samosvornou prevodovkou, nevyžaduje elektrický zámok do 1,8 m.
• Maximálna bezpečnosť proti privretiu vďaka jedinečnému elektrickému zariadeniu (SafeCoder alebo 24V vyhotovenie).
• Ak nie sú použité BUS fotobunky, je potrebné použiť BUS interface (pozri manuál riadiacej jednotky).
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E034 v boxe je možné využiť výhody Simply Connect.
Objednací číslo: 104570
390

Modely 390

modelpoužitieriadiaca jednotkaobjednávací kód
maximálna dĺžka jedného krídlafrekvencia použitia
390 230V1,8 m (3 m s el. zámkom)30 %neobsahuje104570
390 24V1,8 m (3 m s el. zámkom)nepretržitá prevádzkaneobsahuje104573
Balenie 390 230V obsahuje: elektromechanický pohon, inštalačné príslušenstvo, 8 μF 400 V kondenzátor a uvoľňovací kľúč.
Balenie 390 24V obsahuje: elektromechanický pohon, inštalačné príslušenstvo a uvoľňovací kľúč.

Technická specifikace 390

model390 230V390 24V
Napájanie220 - 240 V~ 50/60 Hz24 V
Elektromotorjednofázový, asynchrónnyjednofázový, asynchrónny
Príkon280 W40 W
Maximálny krútiaci moment250 Nm (pri 230 V ~ 50 Hz)200 Nm
Maximálna uhlová rýchlosť8 °/s (pri 230 V ~ 50 Hz)8 °/s
Maximálny uhol otvorenia krídla120 °120 °
Prevádzková teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana motora140 °C140 °C
Trieda krytiaIP44IP44
Hmotnosť pohonu11,5 kg11,5 kg
Frekvencia použitiaS3 - 30%nepretržitá prevádzka
Maximálna dĺžka krídla1,8 m (3 m s el. zámkom)1,8 m (3 m s el. zámkom)
Rozmery (d × š × v)412 × 133 × 134 mm412 × 133 × 134 mm
Riadiaca jednotkaneobsahujeneobsahuje

Příklad typické instalace 390

230 V

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

24 V

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
  • 2× 1,5 mm² kabel
  • 2× 2,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel

Zvýhodněná sada 390

ZVÝHODNENÁ SADA 230 V

obr.ksobsah sadyobjednávací kód
12pohon 390 230V104570
12kĺbové rameno738705
41riadiaca jednotka E045 S LC790079
41plastový box E pre riadiacu jednotku720119
41prijímač XF FDS LC 433-868787860
1diaľkový ovládač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuniek XP20 B D LC785120

ZVÝHODNENÁ SADA 24 V

obr.ksobsah sadyobjednávací kód
12pohon 390 24V104573
12kĺbové rameno738705
41riadiaca jednotka E034 v boxe102011
41prijímač XF FDS LC 433-868787860
1diaľkový ovládač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuniek XP20 B D LC785120

Řídící jednotky pro 390

Riadiaca jednotka E034 v boxe
102011
novinka
novinka
Nízkospotrebičová riadiaca jednotka E045 S LC
790079
novinka
novinka
Nízkospotrebová riadiaca jednotka E145 S LC
790306

Kompletní složení komponentů systému 390

Programovatelné funkce 390

Příslušenství pro 390

Plastový box L pre riadiacu jednotku
720118
Plastový box E pre riadiacu jednotku
720119
Plastový box LM pre riadiacu jednotku
720309
Kĺbové rameno 390
738705
Externé uvoľňovacie zariadenie s káblom
401057
Sada koncového spínača (pre otvorenie a zatvorenie)
390682
Rozhranie BUS XIB
790062
Elektrický zámok CISA
06010331
Galvanizovaný mechanizmus
046

Související s produktem 390

Riadiaca jednotka v boxe
E034
novinka
Nízkospotrebičová riadiaca jednotka
E045 S LC
novinka
Nízkospotrebová riadiaca jednotka
E145 S LC

Společné příslušenství pro všechny aplikace 390

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
