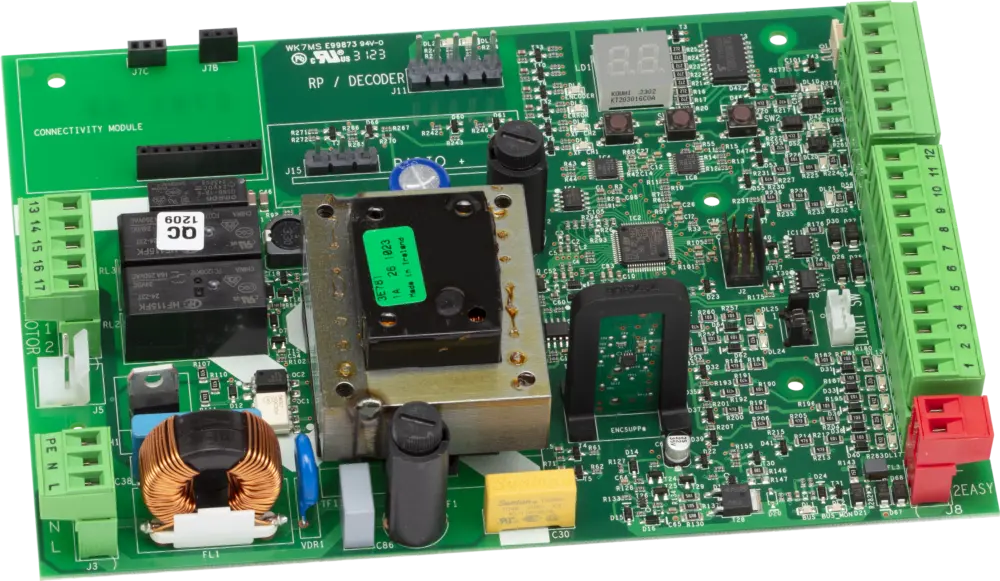

E781 S LC
Nízkospotrebová riadiaca jednotka
NOVINKA
Vstavaná nízkospotrebová riadiaca jednotka E781 S LC pre pohony 740 C a 741 C (63003530) alebo pre pohony 746 C a 844 C (63003478).
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely E781 S LC
| model | objednávací kód |
|---|---|
| Vstavaná nízkospotrebová riadiaca jednotka E781 S LC pre pohony 740 C a 741 C | 63003530 |
| Vstavaná nízkospotrebová riadiaca jednotka E781 S LC pre pohony 746 C a 844 C | 63003478 |
Technická specifikace E781 S LC
| model | E781 S LC |
|---|---|
| Napájanie | 220-240 V~ 50/60 Hz |
| Maximálny príkon | 23,5 W |
| Maximálny príkon pohonu | 430 W (740 C) / 530 W (741 C) |
| Maximálny prúd príslušenstva | 0,5 A (0,4 A pri 65°) / Bus 2easy 0,3 A |
| Signalizácia stavu | pomocou displeja a LED diód |
| Programovanie | 3 tlačidlá a displej / Simply Connect |
| Logické funkcie | poloautomatika (E) / poloautomatika „krok za krokom“ (EP) / automatika / automatika „s bezpečnostnými prvkami“ (S) / automatika „Krok za krokom s bezpečnostnými prvkami“ (SP) / poloautomatika (b) / mŕtvy muž (dead-man) (C) / mix (otvoriť impulzom / zatvára mŕtvy muž) (bC) / automatika s okamžitým zatvorením (Ar) / automatika 1 / bezpečnostná automatika „krok za krokom“ (AP) |
| Programovateľné funkcie | pracovná logika / čas pauzy / sila / smer otvárania a zatvárania / maximálna rozbehová sila / Fail Safe / rýchlosť otvárania a zatvárania / spomalenie pri otváraní a zatváraní / 2× nastavenie výstupov / BUS 2-Easy / citlivosť proti nárazu / citlivosť enkodéra / čas čiastočného otvorenia / pracovný čas / požiadavka na servis / počítadlo cyklov |
| Pracovný čas | programovateľný (od 0 do 10 min) |
| Pauza | programovateľná (od 0 do 4 min) |
| Nastavenie sily | nastaviteľná od 01 do 50 stupňov |
| Vstupné konektory | BUS 2-Easy / vstupy kompletne programovateľné cez Simply Connect (otvoriť, čiastočne otvoriť, zatvoriť, prioritne otvoriť, prioritne zatvoriť, núdzové zatvorenie, núdzové otvorenie, stop, bezpečnostné zariadenie pri otváraní, bezpečnostné zariadenie pri zatváraní) / vstup pre snímač koncových polôh / vstupy na pripojenie motorov / enkodéry |
| Výstupné konektory | OUT 1 a OUT 2 - programovateľné multifunkčné výstupy / maják / motor / napájanie príslušenstva 24V |
| Rýchlokonektor | FDS (XF433-868Mhz) / OmniDEC XF868/433 / prijímač RP 868/433 / pripojenie Simply Connect XMBX (GSM) alebo XWBL (WiFi/LAN) |
| Poistky | 3× |
| Prevádzková teplota | -20 °C až +65 °C |
| Simply Connect | Konektor Simply Connect slúži na pripojenie zariadenia, ktoré umožňuje správu ovládacích prvkov a nastavenie riadiacej jednotky pomocou webového rozhrania alebo mobilnej aplikácie. |
