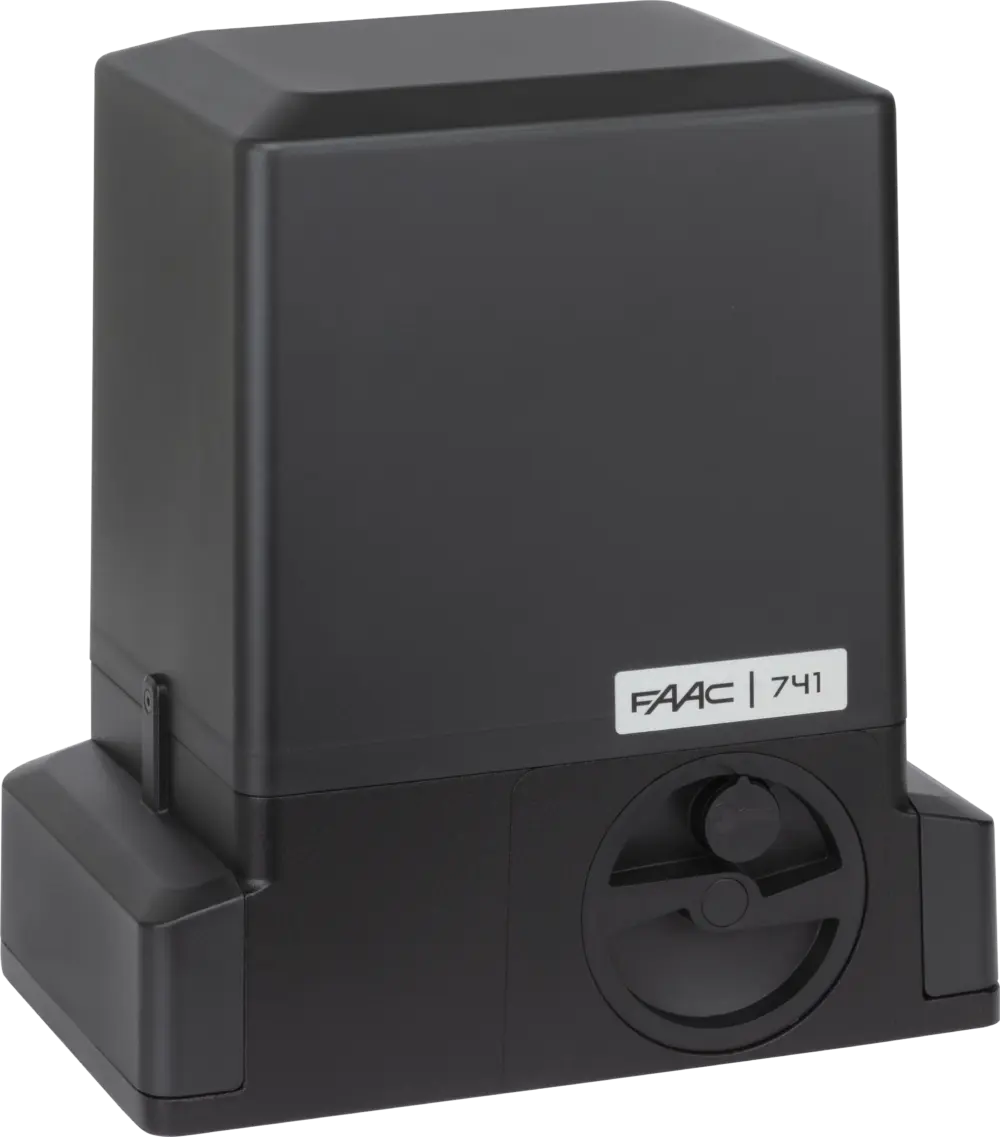

741 C
230V elektromechanický pohon
NOVINKA
Maximálna hmotnosť brány
900 kg
Maximálna rýchlosť
12 m / min
Frekvencia používania
56 cyklov / hod
• Vstavaná riadiaca jednotka s nastaviteľnou rýchlosťou, bezpečnostné vstupy, rádiový protokol FDS a Omnidec, technológia Bus2Easy.
• Kompatibilný so Simply Connect a režimom nízkej spotreby (<0,5w v pohotovostnom režime a <2w v pohotovostnom režime v prípade Simply Connect).
• Obsahuje enkodér s vysokým rozlíšením pre plynulú prevádzku, optimalizáciu sily, zníženú spotrebu a nastaviteľnú citlivosť detekcie prekážok.
• Nadčasový dizajn s čistými, výraznými líniami, prispôsobiteľný každému kontextu.
• Kompatibilný so Simply Connect a režimom nízkej spotreby (<0,5w v pohotovostnom režime a <2w v pohotovostnom režime v prípade Simply Connect).
• Obsahuje enkodér s vysokým rozlíšením pre plynulú prevádzku, optimalizáciu sily, zníženú spotrebu a nastaviteľnú citlivosť detekcie prekážok.
• Nadčasový dizajn s čistými, výraznými líniami, prispôsobiteľný každému kontextu.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 741 C
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| 741 C s enkodérom | 900 kg | 56 cyklov / hod | vstavaná E781 S LC | 109602 |
Balenie 741 C s enkodérom obsahuje: elektromechanický pohon s riadiacou jednotkou, pastorok, enkodér, 12,5 µF kondenzátor, dva kusy uvoľňovacieho kľúča, základovú dosku a magnetické koncové spínače.
Technická specifikace 741 C
| model | 741 C s enkodérom |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 530 W |
| Maximálny krútiaci moment | 20 Nm (pri 230 V ~ 50 Hz) |
| Maximálna tlačná sila | 630 N (pri 230 V ~ 50 Hz) |
| Prevodový pomer | 1:25 |
| Maximálna dĺžka brány | 15 m |
| Rýchlosť posunu brány | 12 m / min |
| Nastavenie rýchlosti a ovládanie motora | áno |
| Spínače koncových polôh | magnetické |
| Pastorok | Z16 modul 4 |
| Enkodér | magnetický enkodér |
| Nastavenie sily | pomocou riadiacej jednotky |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 13,1 kg |
| Rozmery (d × š × v) | 295 × 181 × 320 mm |
| Maximálna hmotnosť brány | 900 kg |
| Frekvencia používania | 56 cyklov / hodinu |
| Rozbehový kondenzátor | 12,5 μF |
| Riadiaca jednotka | vstavaná E781 S LC |
Příklad typické instalace 741 C
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² +T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 741 C
| obr. | ks | obsah sady | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 741 C | 109602 |
| 1 | 1 | prijímač RP FDS LC 433-868 / XF FDS LC 433-868 | 787858 / 787860 |
| 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuniek XP20 D | 785102 |
