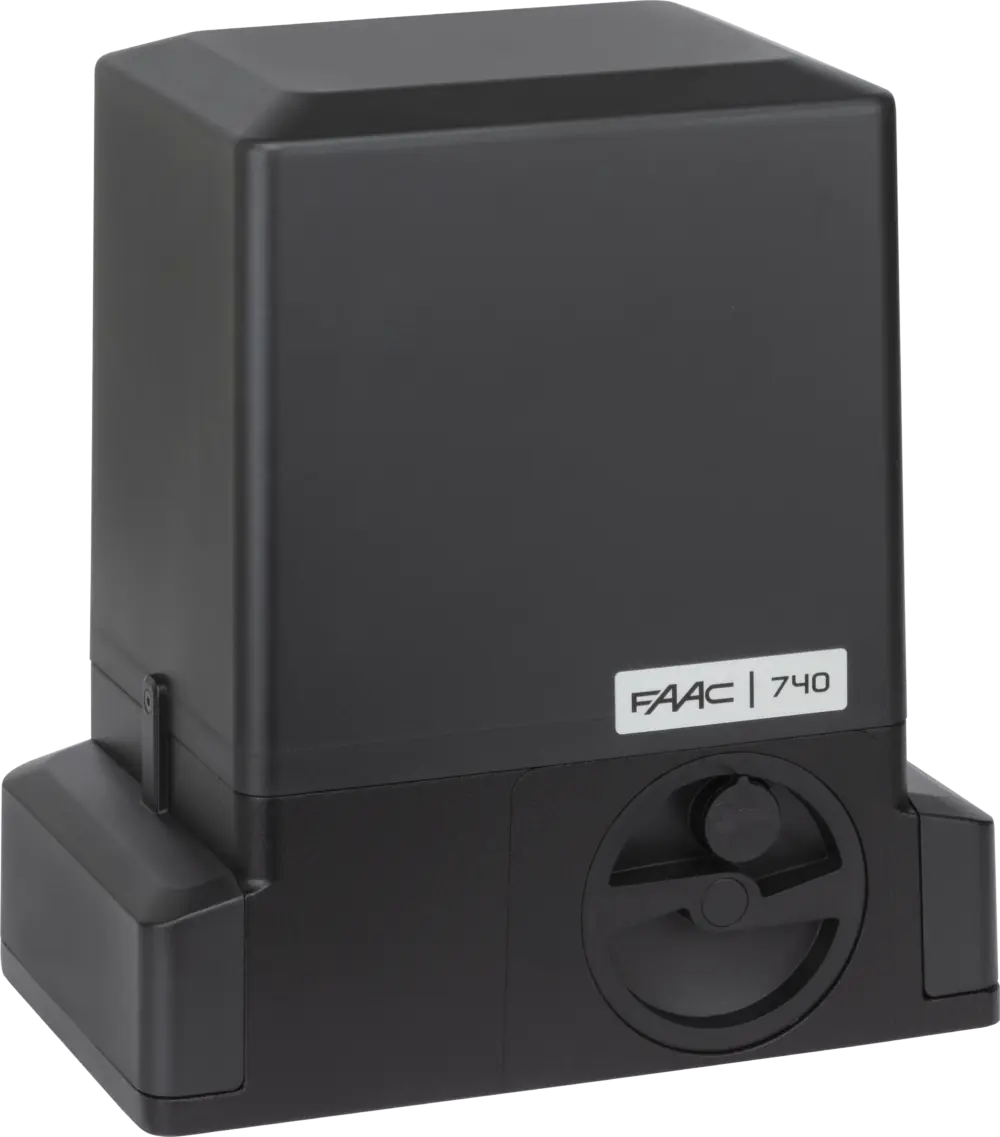

740 C
230V elektromechanický pohon
NOVINKA
Maximálna hmotnosť brány
500 kg
Maximálna rýchlosť
12 m / min
Frekvencia používania
55 cyklov / hod
• Vstavaná riadiaca jednotka s nastaviteľnou rýchlosťou, bezpečnostné vstupy, rádiový protokol FDS a Omnidec, technológia Bus2Easy.
• Kompatibilný so Simply Connect a režimom nízkej spotreby (<0,5w v pohotovostnom režime a <2w v pohotovostnom režime v prípade Simply Connect).
• Obsahuje enkodér s vysokým rozlíšením pre plynulý chod, optimalizáciu sily, zníženú spotrebu a nastaviteľnú citlivosť detekcie prekážok.
• Nadčasový dizajn s čistými, výraznými líniami, prispôsobiteľný každému kontextu.
• Kompatibilný so Simply Connect a režimom nízkej spotreby (<0,5w v pohotovostnom režime a <2w v pohotovostnom režime v prípade Simply Connect).
• Obsahuje enkodér s vysokým rozlíšením pre plynulý chod, optimalizáciu sily, zníženú spotrebu a nastaviteľnú citlivosť detekcie prekážok.
• Nadčasový dizajn s čistými, výraznými líniami, prispôsobiteľný každému kontextu.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 740 C
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| 740 C s enkodérom | 500 kg | 55 cyklov / hod | vstavaná E781 S LC | 109600 |
Balenie 740 C s enkodérom obsahuje: elektromechanický pohon s riadiacou jednotkou, pastorok, enkodér, 10 μF kondenzátor, dva kusy uvoľňovacieho kľúča, základovú dosku a magnetické koncové spínače.
Technická specifikace 740 C
| model | 740 C s enkodérom |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 430 W |
| Maximálny krútiaci moment | 18 Nm (pri 230 V ~ 50 Hz) |
| Maximálna tlačná sila | 450 N (pri 230 V ~ 50 Hz) |
| Prevodový pomer | 1:25 |
| Maximálna dĺžka brány | 15 m |
| Rýchlosť posuvu brány | 12 m / min |
| Nastavenie rýchlosti a ovládanie motora | áno |
| Koncové spínače | magnetické |
| Pastorok | Z16 modul 4 |
| Enkodér | magnetický enkodér |
| Nastavenie sily | pomocou riadiacej jednotky |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Stupeň krytia | IP44 |
| Hmotnosť pohonu | 11,9 kg |
| Rozmery (d × š × v) | 295 × 181 × 320 mm |
| Maximálna hmotnosť brány | 500 kg |
| Frekvencia používania | 55 cyklov / hodinu |
| Rozbehový kondenzátor | 10 μF |
| Riadiaca jednotka | vstavaná E781 S LC |
Příklad typické instalace 740 C
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2×1,5 mm² + T kabel
- 2×1,5 mm² kabel
