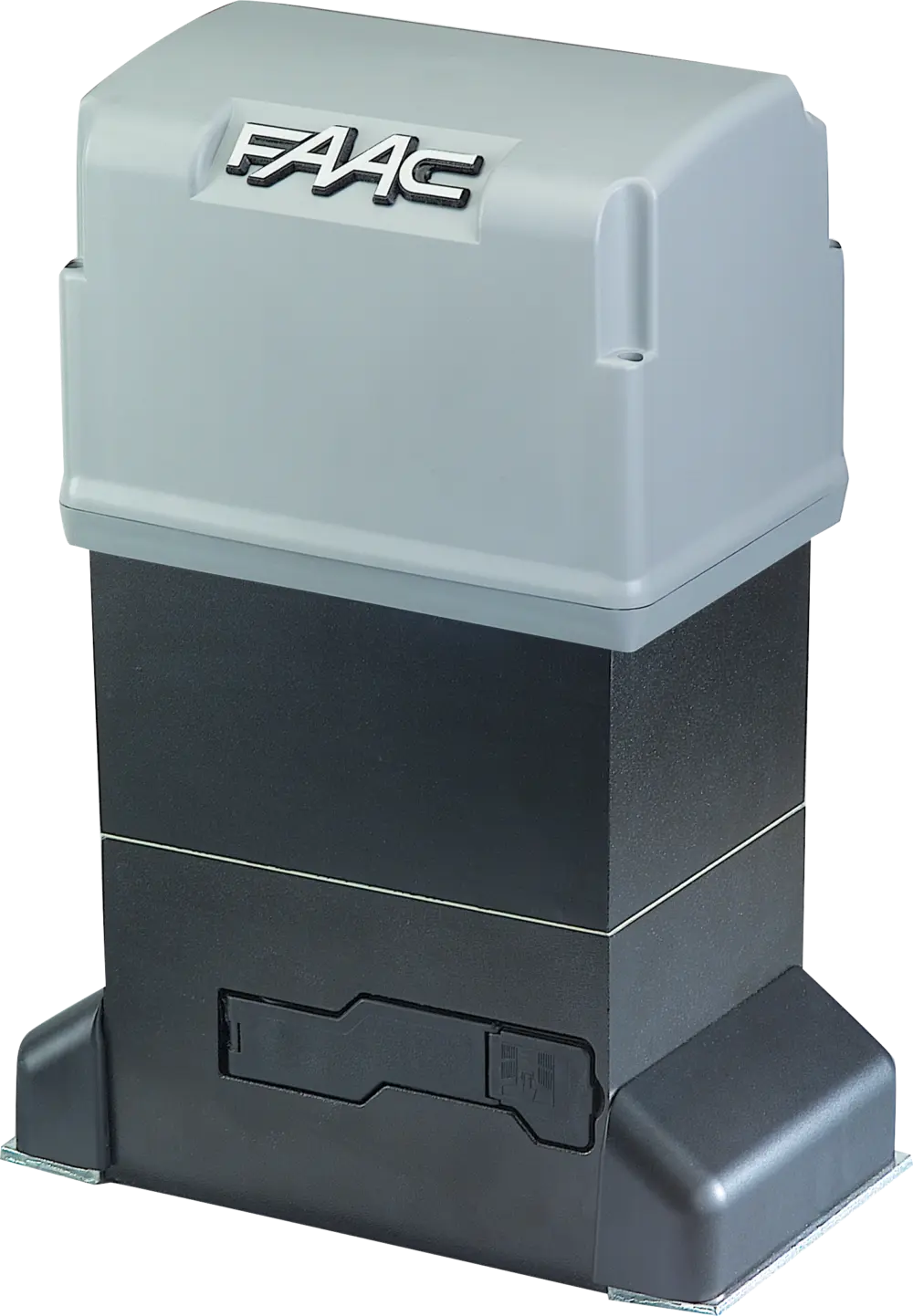

844 C
230 V elektromechanický pohon
NOVINKA
Maximálna hmotnosť brány
1 800 kg
Maximálna rýchlosť
9,5 – 12 m / min
Frekvencia používania
nepretržitá prevádzka
• Inovovaný prevodový motor s integrovanou elektronickou riadiacou jednotkou E781 S LC s nastaviteľnou reguláciou otáčok. Obsahuje dva vyhradené bezpečnostné vstupy (NC alebo 8,2 KOhm) a technológiu Bus2Easy.
• Nové spätné riadenie motora s enkodérom s vysokým rozlíšením, 844 C ponúka plynulejšie zrýchlenie a spomalenie brány, optimalizované zníženie sily a nastaviteľnú citlivosť detekcie prekážok.
• Kompatibilný s platformou Simply Connect a s novou rádiovou technológiou FDS.
• Nové spätné riadenie motora s enkodérom s vysokým rozlíšením, 844 C ponúka plynulejšie zrýchlenie a spomalenie brány, optimalizované zníženie sily a nastaviteľnú citlivosť detekcie prekážok.
• Kompatibilný s platformou Simply Connect a s novou rádiovou technológiou FDS.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 844 C
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| 844 C Z16 | 1 800 kg | nepretržitá prevádzka | vstavaná E781 S LC | 109925 |
Balenie 844 C Z16 navrhnuté pre hrebeňové aplikácie obsahuje: elektromechanický pohon s pastorokom a riadiacou jednotkou E781 S LC, magnetické koncové spínače, uvoľňovací kľúč a inštalačné príslušenstvo.
Technická specifikace 844 C
| model | 844 C Z16 |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 230 W |
| Pastorok | Z16 modul 4 |
| Maximálna ťažná sila | 1 300 N |
| Maximálna hmotnosť brány | 1 800 kg |
| Rýchlosť posunu brány | 9,6 m / min |
| Maximálna dĺžka brány | 40 m |
| Priestor na zastavenie | 30 mm |
| Trieda krytia | IP44 |
| Kondenzátor | 18 µF |
| Prevádzková teplota | -20 °C až +55 °C * |
| Tepelná ochrana pohonu | 120 °C |
| Hmotnosť pohonu | 16,9 kg |
| Frekvencia používania | nepretržitá prevádzka |
| Riadiaca jednotka | vstavaná E781 S LC |
Příklad typické instalace 844 C
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 2× 1,5 + T mm² kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 844 C
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 844 C Z16 | 109925 |
| 1 | 1 | prijímač RP FDS LC 433-868 / XF FDS LC 433-868 | 787858 / 787860 |
| - | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 D | 785102 |
