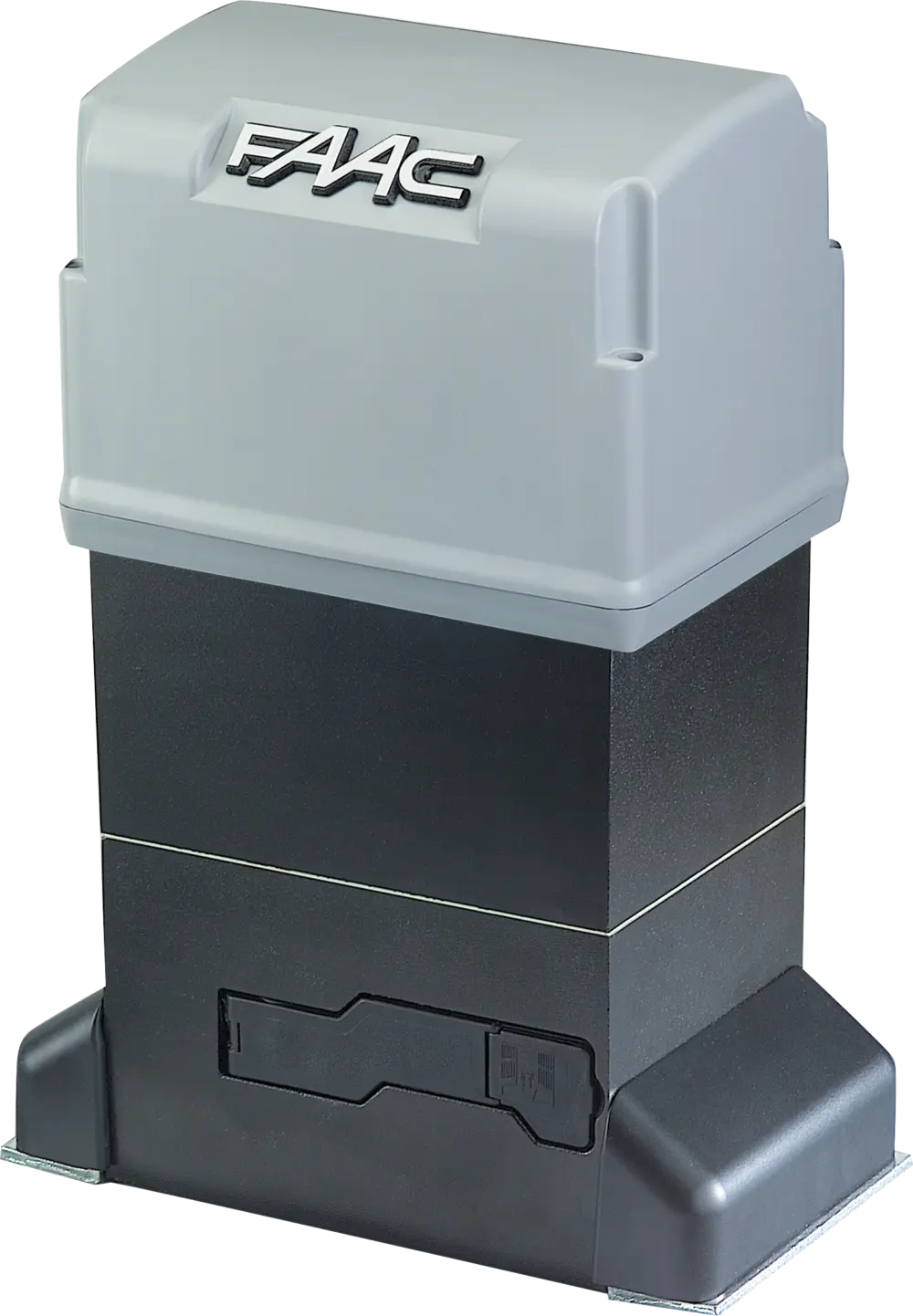

746 C
230V elektromechanický pohon
NOVINKA
Maximálna hmotnosť brány
400 – 600 kg
Maximálna rýchlosť
9,6 – 12 m / min
Frekvencia používania
nepretržitá prevádzka
• Inovovaný prevodový motor s integrovanou elektronickou riadiacou jednotkou E781 S LC s nastaviteľnou reguláciou úrovne otáčok. Obsahuje dva vyhradené vstupy pre bezpečnostné lišty (NC alebo 8,2 KOhm) a technológiu Bus2Easy.
• Nové vysoko výkonné riadenie motora so spätnou väzbou s enkodérom s vysokým rozlíšením: plynulejšie zrýchľovanie a spomaľovanie brány, optimalizácia sily, znížená spotreba a nastaviteľná citlivosť detekcie prekážok.
• Kompatibilný s platformou Simply Connect a s novou rádiovou technológiou FDS.
• Nové vysoko výkonné riadenie motora so spätnou väzbou s enkodérom s vysokým rozlíšením: plynulejšie zrýchľovanie a spomaľovanie brány, optimalizácia sily, znížená spotreba a nastaviteľná citlivosť detekcie prekážok.
• Kompatibilný s platformou Simply Connect a s novou rádiovou technológiou FDS.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 746 C
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| 746 C Z16 | 600 kg | nepretržitá prevádzka | vstavaná E781 S LC | 109745 |
| 746 C Z20 | 400 kg | nepretržitá prevádzka | vstavaná E781 S LC | 109746 |
Balenie 746 C Z16 a Z20 určené pre hrebeňové aplikácie obsahuje: elektromechanický pohon s pastorokom a riadiacu jednotku E781 S LC, magnetické koncové spínače, odblokovací kľúč a inštalačné príslušenstvo.
Technická specifikace 746 C
| model | 746 C Z16 | 746 C Z20 |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | |
| Príkon | 150 W | |
| Pastorok | Z16 modul 4 | Z20 modul 4 |
| Maximálna ťahová sila | 830 N | 665 N |
| Maximálna hmotnosť brány | 600 kg | 400 kg |
| Rýchlosť posunu brány | 9,6 m / min | 12 m / min |
| Maximálna dĺžka brány | 40 m | 50 m |
| Priestor na zastavenie | 30 mm | |
| Trieda krytia | IP44 | |
| Kondenzátor | 12.5 μF | |
| Prevádzková teplota | -20 °C až +55 °C* | |
| Tepelná ochrana pohonu | 120 °C | |
| Hmotnosť pohonu | 16,2 kg | 16,5 kg |
| Frekvencia používania | nepretržitá prevádzka | |
| Riadiaca jednotka | vstavaná E781 S LC | |
* Pri teplotách od +55 °C do +65 °C a pri max. 28 cykloch / hodinu a maximálnom zaťažení pri príslušenstve (vrátane príslušenstva Bus2Easy) 400 mA (namiesto 500 mA). Tento údaj platí pri maximálnej hmotnosti brány a šírke 5 m.
Příklad typické instalace 746 C
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 2× 1,5 + T mm² kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 746 C
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 746 C Z16 | 109745 |
| 1 | 1 | prijímač RP FDS LC 433-868 / XF FDS LC 433-868 | 787858 / 787860 |
| 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuniek XP20 D | 785102 |
