Privátní použití

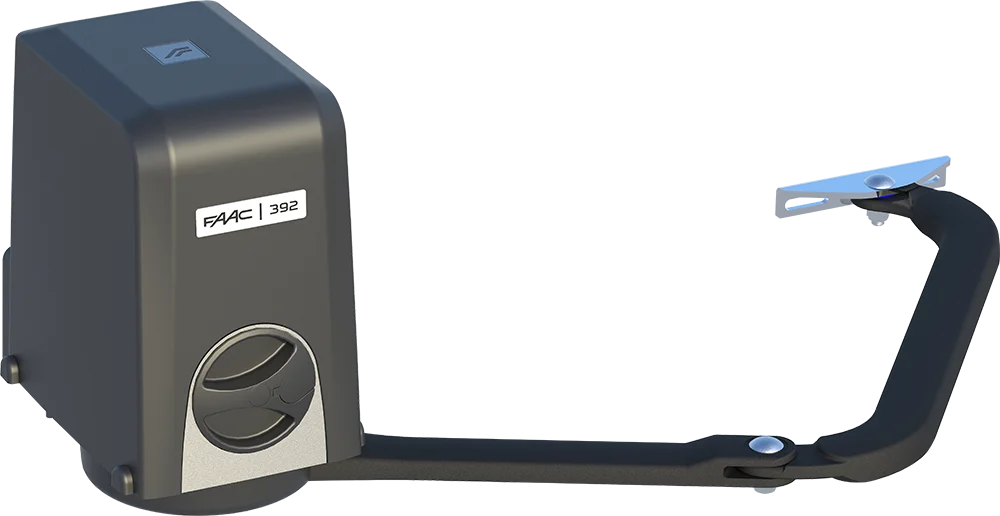

392 C

24V elektromechanický pohon s kĺbovým ramenom

novinka
Maximálna dĺžka krídla
0,5 – 2,5 m (s el. zámkom)
Frekvencia používania
nepretržitá prevádzka
CESafeZoneGreenTech2easyFDSOmniDecSimply Connect
• Pohon je vybavený inovatívnou riadiacou jednotkou E034, ktorú je možné naprogramovať lokálne pomocou displeja a tlačidla alebo pomocou aplikácie Simply Connect. Zabezpečuje jednoduchú, ale všestrannú inštaláciu, ponúka dve úrovne programovania, aby čo najlepšie vyhovovala požiadavkám na inštaláciu a spĺňala regulačné normy.
• Je kompatibilný s voliteľným modulom XLC, ktorý znižuje spotrebu energie v pohotovostnom režime na 0,5 W (2 W so Simply Connect). Podporuje aj alternatívne zdroje energie, ako sú solárne panely, čím šetrí peniaze a rešpektuje životné prostredie.
• Nový dizajn charakterizovaný výraznými, nadčasovými líniami.
Objednací číslo: 104583
392 C

Modely 392 C

modelpoužitieriadiaca jednotkaobjednávací kód
maximálna dĺžka jedného krídlafrekvencia používania
392 C0,5 m (2,5 m s el. zámkom)nepretržitá prevádzkaE034104583
3920,5 m (2,5 m s el. zámkom)nepretržitá prevádzkaneobsahuje104584
Balenie 392 C obsahuje: elektromechanický pohon so vstavanou riadiacou jednotkou a transformátorom, kĺbové rameno a uvoľňovací kľúč.
Balenie 392 obsahuje: elektromechanický pohon, kĺbové rameno a uvoľňovací kľúč.

Technická specifikace 392 C

model392 C392
Napájanie220 - 240 V~ 50/60 Hz-
Elektromotorkefový 24V ⎓kefový 24V ⎓
Príkon-
Maximálny krútiaci moment300 Nm
Maximálna uhlová rýchlosť8,5 °/s
Maximálna hmotnosť krídlapozri graf A
Maximálny uhol otvorenia krídla120 °
Prevádzková teplota-20 °C až +55 °C
Trieda krytiaIP44
Hmotnosť pohonu11,7 kg9,0 kg
Frekvencia používanianepretržitá prevádzka
Maximálna dĺžka krídla2,5 m s el. zámkom
Rozmery (d × š × v)183 × 256 × 304 mm
Riadiaca jednotkavstavaná E034

Příklad typické instalace 392 C

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
  • 2× 2,5 mm² kabel
  • 2× 1,5 mm² kabel
Napájecí kabely (230V) (B)
  • 2×1,5 mm² + T kabel

Zvýhodněná sada 392 C

obr.ksobsah sadyobjednávací kód
11pohon 392 C s riadiacou jednotkou a kĺbovým ramenom104583
11pohon 392 s kĺbovým ramenom104584
11prijímač XF FDS LC 433-868787860
21maják X LED410029
41pár fotobuniek XP20 B D LC785120
1diaľkový ovládač XT2 FDS 433-868787017

Řídící jednotky pro 392 C

Riadiaca jednotka E034 v boxe
102011
Riadiaca jednotka E124 S v boxe
790305

Kompletní složení komponentů systému 392 C

Programovatelné funkce 392 C

Příslušenství pro 392 C

XLC
390130
Rozhranie BUS XIB
790062
Kľúčový spínač XK30
391456
Inštalačný kit pre záložný zdroj
390926
Rovné rameno
390267
Externá odblokovacia súprava 392
424001
Záložný batériový kit XBAT 24
390923

Související s produktem 392 C

Riadiaca jednotka v boxe
E034
Riadiaca jednotka v boxe
E124 S

Společné příslušenství pro všechny aplikace 392 C

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
