415

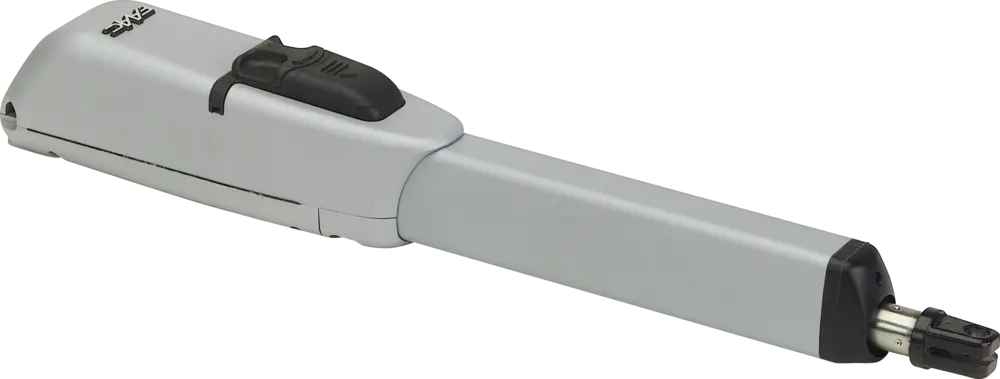

24V elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální délka křídla
2,5 – 4 m (s el. zámkem)
Frekvence použití
nepřetržitý provoz
• Pohon s “IN-AXIS” (osovým) tlakem.
• K dispozici ve verzi s nebo bez koncových spínačů.
• Dodáván ve verzi s pístnicí 300 mm (maximální délka křídla 3 m) nebo 400 mm (maximální délka křídla 4 m).
• Kompletně dvojitě potažené hliníkové tělo garantuje vysokou odolnost proti povětrnostním vlivům.
• Jednoduché manuální odblokování chráněné klíčem.
• Horizontální výstup pro kabely dovoluje instalaci co nejblíže zemi (možná nízká instalace).
• Pohon 24 Vdc se spínači koncových poloh (jsou-li přítomny) pro maximální bezpečnost, s příslušenstvím pro kontrolu místa zastavení a zpomalení pohybu.
• Možnost instalace záložního bateriového kitu pro případ výpadku přívodního napájení (rozšiřující příslušenství 24V verze).
• Systém GreenTech: 415 + E124
• Systém SafeZone: 415 + E034 nebo E124
Objednací číslo: 1044151

Modely 415

modelpoužitířídící jednotkaobjednací kód
maximální délka jednoho křídlafrekvence použití
4152,5 m (3 m s el. zámkem)nepřetržitý provozneobsahuje1044151
415 LS2,5 m (3 m s el. zámkem)nepřetržitý provozneobsahuje1044161
415 L3,0 m (4 m s el. zámkem)nepřetržitý provozneobsahuje1044171
415 L LS3,0 m (4 m s el. zámkem)nepřetržitý provozneobsahuje1044181
Balení 415 24V obsahuje: elektromechanický pohon, instalační příslušenství, 8 μF 400 V kondenzátor a uvolňovací klíč.
Verze LS obsahuje spínače koncových poloh.

Technická specifikace 415

model415415 L
Napájení220 - 240 V~ 50/60 Hz220 - 240 V~ 50/60 Hz
Elektromotorkartáčový 24Vkartáčový 24V
Příkon70 W70 W
Maximální tlačná síla2 800 N2 800 N
Maximální rychlost výsuvu16 mm / s16 mm / s
Výsuv300 mm400 mm
Maximální úhel otevření křídla110 °110 °
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Třída krytíIP54IP54
Hmotnost pohonu7,8 kg8 kg
Frekvence použitínepřetržitý provoznepřetržitý provoz
Maximální délka křídla2,5 m (3 m s el. zámkem)3 m (4 m s el. zámkem)
Uchycení pohonuzadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny
Rozměry (d × š × v)836 × 101 × 147 mm942 × 101 × 148 mm
Řídící jednotkaneobsahujeneobsahuje

Příklad typické instalace 415

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
  • 2× 1,5 mm² kabel
  • 2× 2,5 mm² kabel
Napájecí kabely (230V) (B)
  • 2× 1,5 mm² + T kabel

Zvýhodněná sada 415

obr.ksobsah sadyobjednací kód
12pohon 415 L LS1044181
41řídící jednotka E034 v boxu102011
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
