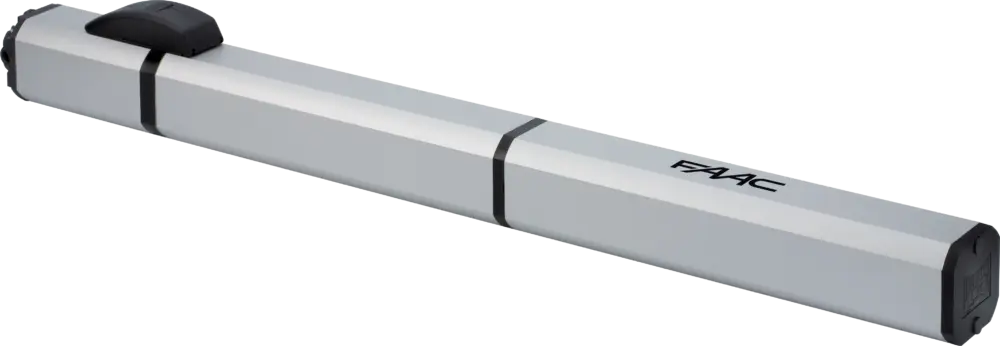

S450 H
24V hydraulický pohon
Maximálna dĺžka krídla
2 – 3 m (s el. zámkom)
Frekvencia používania
nepretržitá prevádzka
• Hybridná technológia.
• Integrovaný enkodér s ochrannou funkciou proti privretiu a reverzáciou v prípade detekcie prekážky.
• Užitočná dĺžka výsuvnej piestnice je 311 mm.
• „Viacpolohový“ zadný držiak pohonu, nie je potrebné zváranie.
• Integrované mechanické dorazy pre otvorenú aj zatvorenú polohu, ktoré sú súčasťou pohonu.
• Pri spojení s riadiacimi jednotkami E034 v boxe alebo E124 S v boxe je možné využiť výhody Simply Connect.
• Integrovaný enkodér s ochrannou funkciou proti privretiu a reverzáciou v prípade detekcie prekážky.
• Užitočná dĺžka výsuvnej piestnice je 311 mm.
• „Viacpolohový“ zadný držiak pohonu, nie je potrebné zváranie.
• Integrované mechanické dorazy pre otvorenú aj zatvorenú polohu, ktoré sú súčasťou pohonu.
• Pri spojení s riadiacimi jednotkami E034 v boxe alebo E124 S v boxe je možné využiť výhody Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S450 H
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna dĺžka jedného krídla | frekvencia používania | |||
| S450 H CBAC | 2,0 m | nepretržitá prevádzka | neobsahuje | 104100 |
| S450 H SB | 3,0 m | nepretržitá prevádzka | neobsahuje | 104101 |
Balenie S450 H obsahuje: hydraulický pohon, inštalačné príslušenstvo a uvoľňovací kľúč.
Technická specifikace S450 H
| model | S450 H CBAC | S450 H SB |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kefový 24V ⎓ | kefový 24V ⎓ |
| Príkon | 60 W | 60 W |
| Maximálna ťažná sila | > 5 000 N | > 5 000 N |
| Maximálna rýchlosť výsuvu | > 25 mm / s | > 25 mm / s |
| Výsuv | 311 mm | 311 mm |
| Maximálny uhol otvorenia krídla | 110 ° | 110 ° |
| Prevádzková teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Trieda krytia | IP55 | IP55 |
| Hmotnosť pohonu | 6,5 kg | 6,5 kg |
| Frekvencia používania | nepretržitá prevádzka | nepretržitá prevádzka |
| Maximálna dĺžka krídla | 2 m | 3 m |
| Typ oleja | FAAC HP | FAAC HP |
| Uchytenie pohonu | zadný nastaviteľný držiak na priskrutkovanie / predný nastaviteľný držiak na priskrutkovanie | |
| Rozmery (d × š × v) | 1 113 × 85 × 119 mm | 1 113 × 85 × 119 mm |
| Riadiaca jednotka | neobsahuje | neobsahuje |

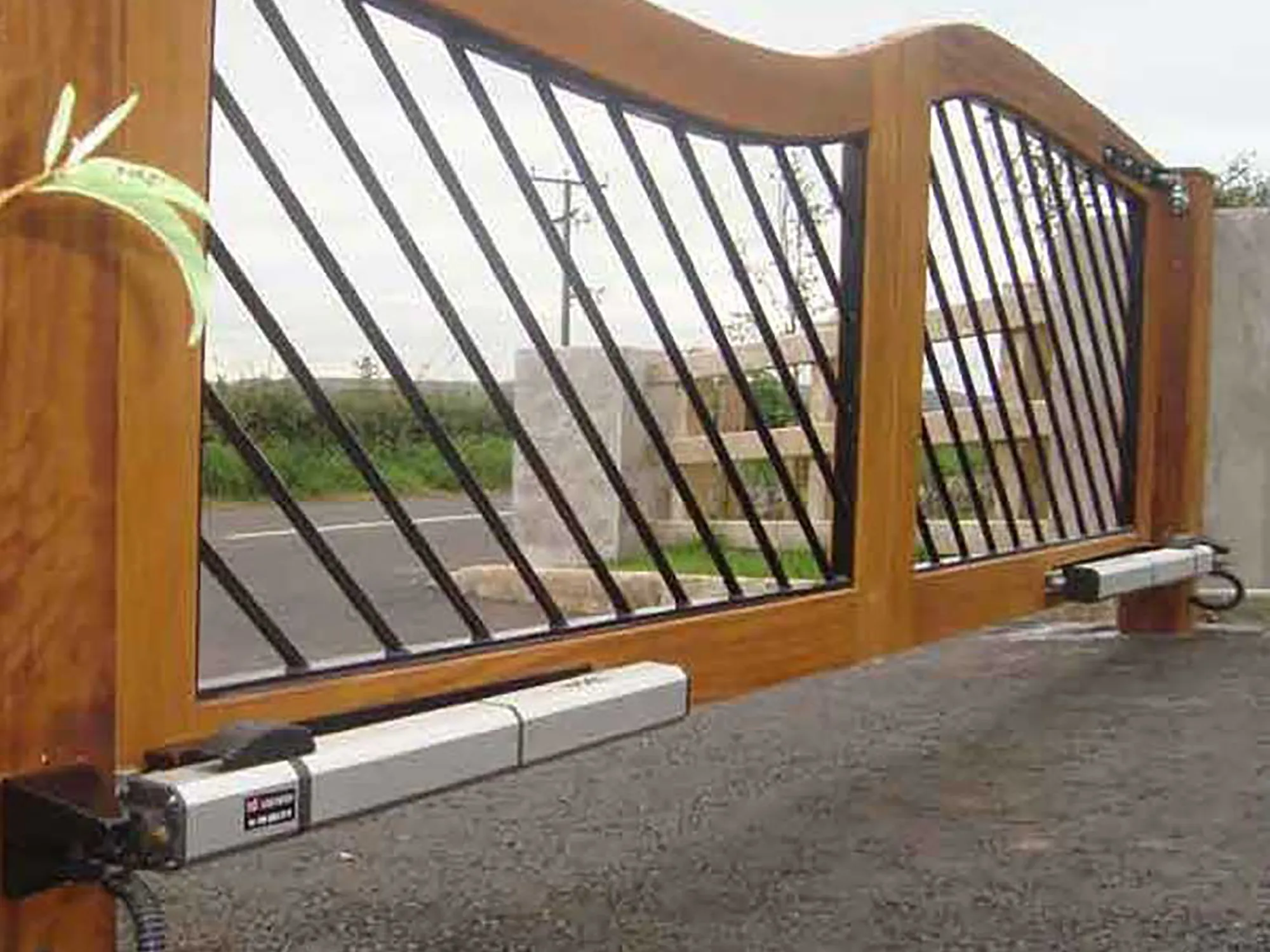

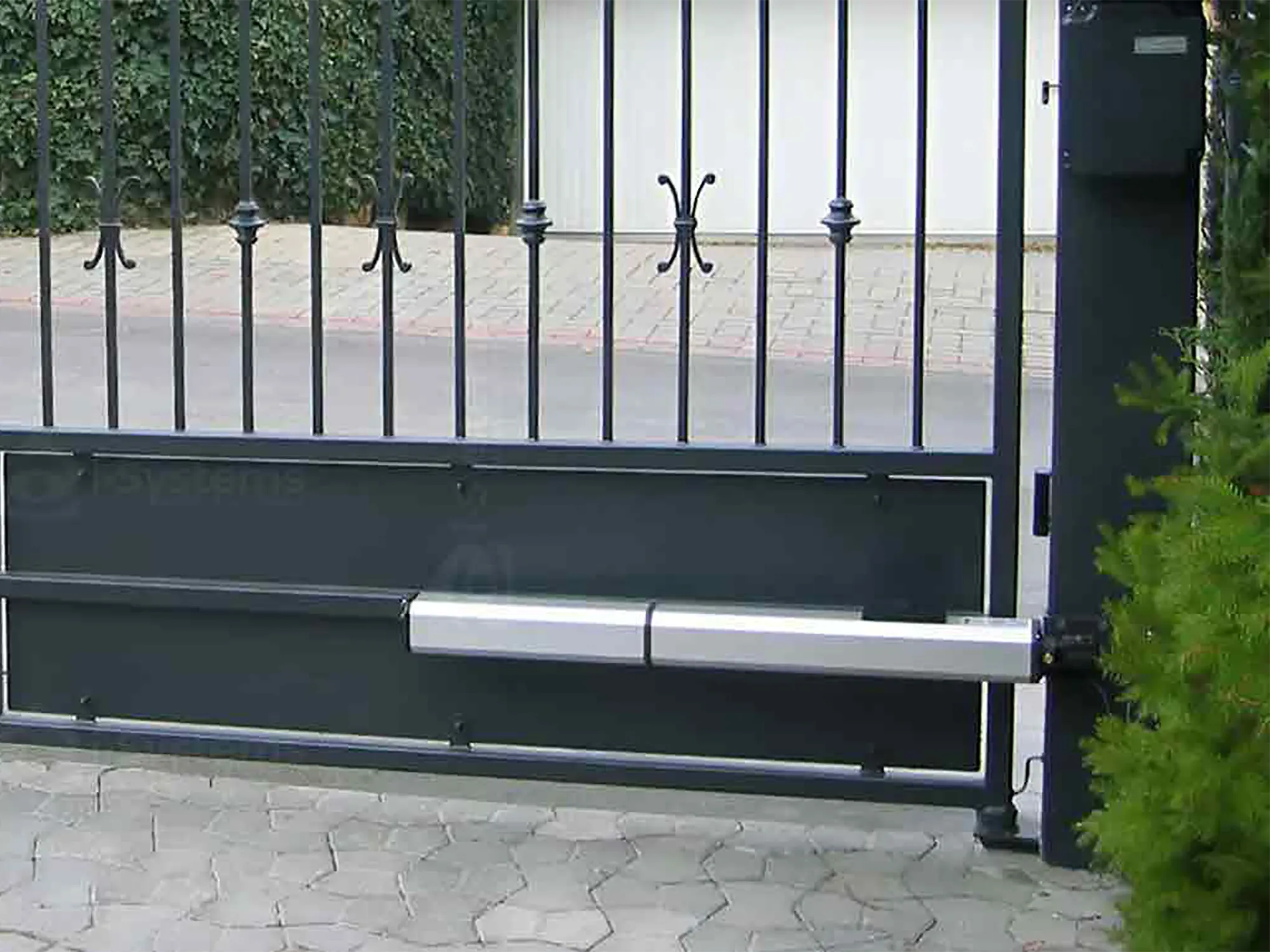

Příklad typické instalace S450 H
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 0,5 mm² + 2× 2,5 mm² kabel
- 2× 1,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
Zvýhodněná sada S450 H
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 2 | pohon S450 H CBAC | 104100 |
| 4 | 1 | riadiaca jednotka E124 S v boxe | 790305 |
| 4 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 B D LC | 785120 |
