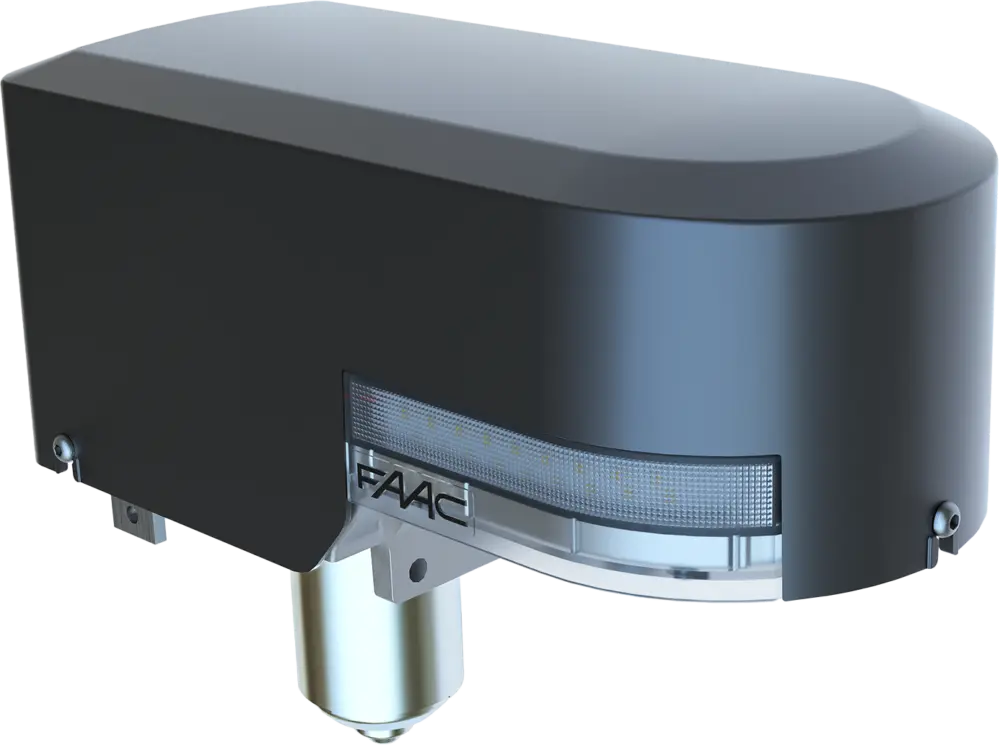

S2500 I
24V elektromechanický pohon
NOVINKA
Maximálna dĺžka krídla
2 až 2,5 m (s el. zámkom)
Maximálna hmotnosť krídla
250 kg

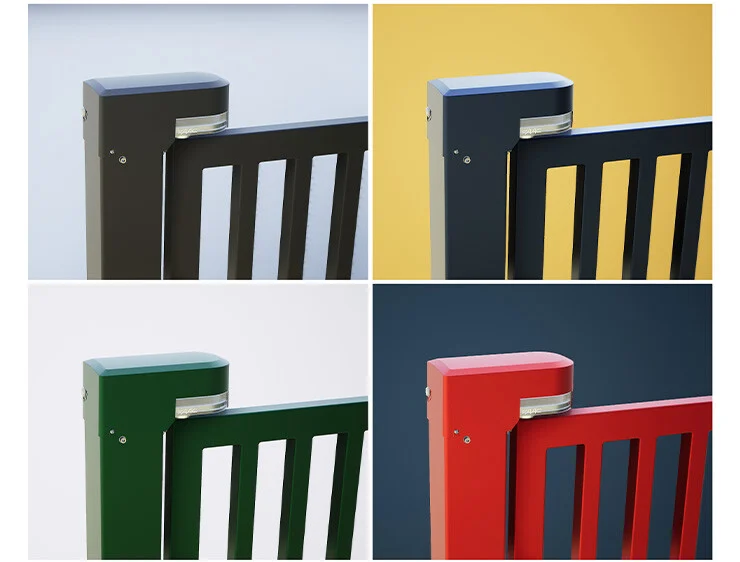

• Exkluzívny moderný dizajn prispôsobiteľný akémukoľvek architektonickému prostrediu.
• Integrovaný maják ľahko viditeľný zvnútra aj zvonka pozemku.
• Integrované mechanické dorazy, dostupné pre koncovú polohu „otvorené“ aj „zatvorené“, umožňujú montáž bez mechanických dorazov na zemi.
• Integrovaný maják ľahko viditeľný zvnútra aj zvonka pozemku.
• Integrované mechanické dorazy, dostupné pre koncovú polohu „otvorené“ aj „zatvorené“, umožňujú montáž bez mechanických dorazov na zemi.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely S2500 I
| model | použitie | riadiaca jednotka | objednávací kód | ||
|---|---|---|---|---|---|
| max. dĺžka jedného krídla | maximálna hmotnosť | frekvencia používania | |||
| S2500 I | 2,5 m | 250 kg | nepretržitá prevádzka | neobsahuje | 104250 |
S2500 I obsahuje: elektromechanický pohon, uchytenie pohonu, balenie maziva a uvoľňovací kľúč.
Uchytenie S2500 I obsahuje: horný záves pozostávajúci z dosky, ozubeného kolesa, upevnenia stĺpikov, kĺbu a puzdra na pripojenie ku krídlu, 2 kusy integrovaných LED majákov a uvoľňovací zámok (pozri príslušenstvo).
Uchytenie S2500 I obsahuje: horný záves pozostávajúci z dosky, ozubeného kolesa, upevnenia stĺpikov, kĺbu a puzdra na pripojenie ku krídlu, 2 kusy integrovaných LED majákov a uvoľňovací zámok (pozri príslušenstvo).
Technická specifikace S2500 I
| model | S2500 I 24V |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kefový 24V ⎓ |
| Príkon | 40 W |
| Maximálny krútiaci moment | 320 Nm |
| Maximálna uhlová rýchlosť | 10 °/s |
| Maximálna hmotnosť krídla | 250 kg (pozri graf) |
| Maximálny uhol otvorenia krídla | 165 ° |
| Prevádzková teplota | -20 °C až +55 °C |
| Trieda krytia | IPX4 |
| Hmotnosť | 7,9 kg (pohon) / 3,3 kg (uchytenie) / 1,8 kg (kryt) |
| Rozmery (d × š × v) | 340 × 160 × 150 mm |
| Riadiaca jednotka | neobsahuje |
| Mechanické dorazy | integrované |
| Doba nepretržitého používania (ROT) | nepretržitá prevádzka pri 55°C |
| Absolútny enkodér | áno |
| Rozmery stĺpika štvorcového prierezu | 100 × 100 mm, 120 × 120 mm, 150×150 mm |

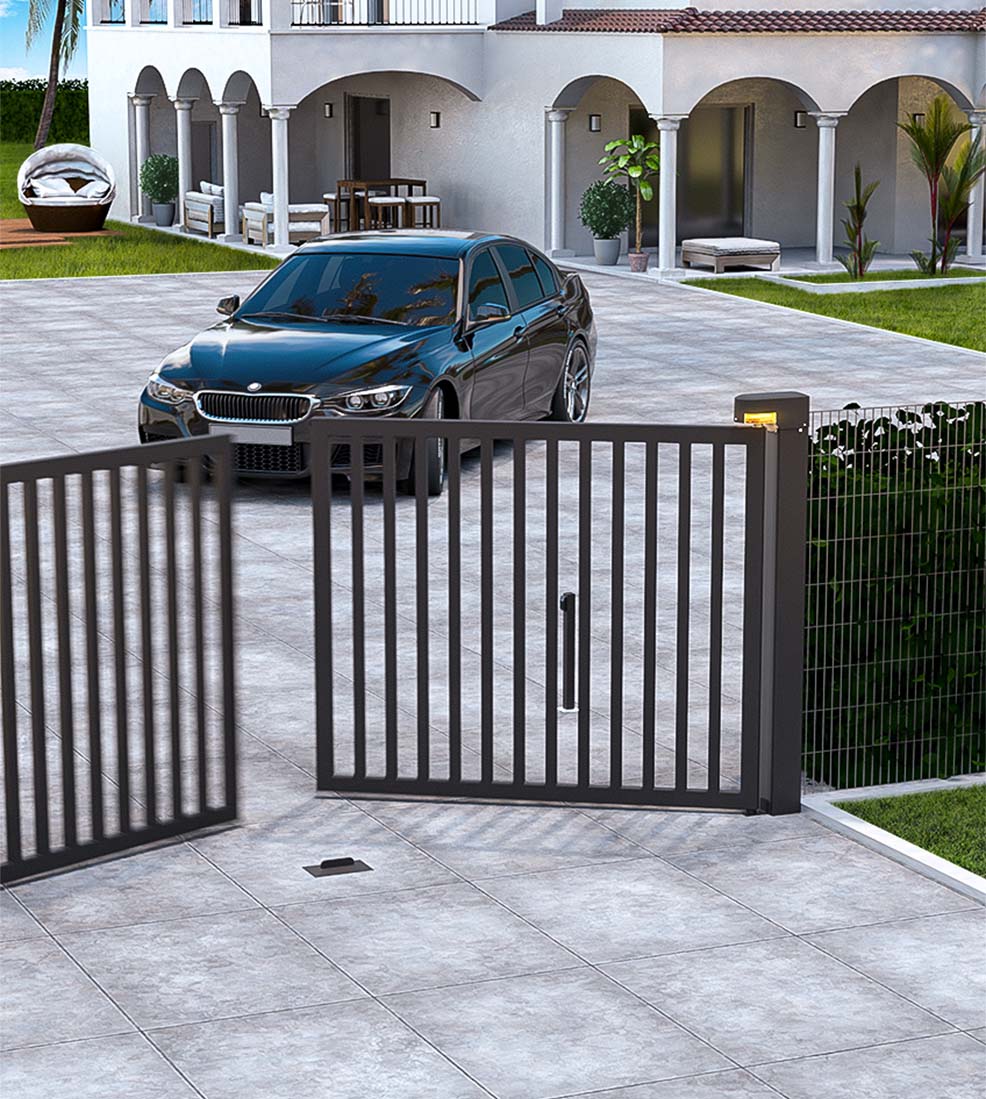

Příklad typické instalace S2500 I
Slaboproudé kabely
- 2× 0,5 mm² kabel
- 2× 2,5 mm² kabel
- 2× 1,5 mm² kabel
Napájecí kabely (230V)
- 2× 1,5 mm² + T kabel
