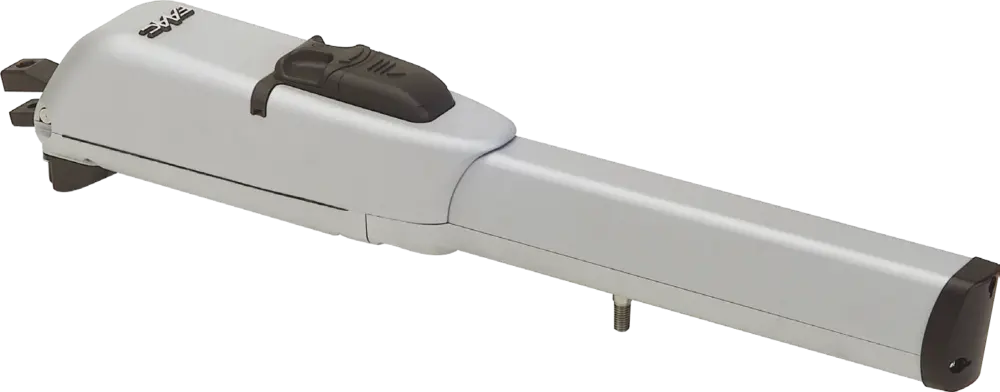

413
230V elektromechanický pohon
Maximálna dĺžka krídla
1,8 – 2,5 m (s el. zámkom)
Frekvencia používania
S3 – 30%
• Pohon s OFF AXIS (mimoosovým) ťahom.
• Vstavané mechanické dorazy pre otvorenie – zatvorenie (nie je potrebné inštalovať koncové dorazy).
• K dispozícii vo verzii s koncovými spínačmi alebo bez nich.
• Hliníkové telo je kompletne dvojito potiahnuté, čo zaručuje vysokú odolnosť proti poveternostným vplyvom.
• Jednoduché manuálne odblokovanie chránené kľúčom.
• Koncový spínač na spomalenie alebo zastavenie v polohe otvorené alebo zatvorené.
• Horizontálny vývod pre káble umožňuje inštaláciu čo najbližšie k zemi (nízka inštalácia).
• Na detekciu prekážky a vyhodnotenie koncových polôh je možné použiť SafeCoder (absolútny enkodér).
• 230V systém SafeZone: 413 230 V + E045 alebo E145 + SafeCoder
• 230V systém GreenTech: 413 230 V + E045 alebo E145
• Vstavané mechanické dorazy pre otvorenie – zatvorenie (nie je potrebné inštalovať koncové dorazy).
• K dispozícii vo verzii s koncovými spínačmi alebo bez nich.
• Hliníkové telo je kompletne dvojito potiahnuté, čo zaručuje vysokú odolnosť proti poveternostným vplyvom.
• Jednoduché manuálne odblokovanie chránené kľúčom.
• Koncový spínač na spomalenie alebo zastavenie v polohe otvorené alebo zatvorené.
• Horizontálny vývod pre káble umožňuje inštaláciu čo najbližšie k zemi (nízka inštalácia).
• Na detekciu prekážky a vyhodnotenie koncových polôh je možné použiť SafeCoder (absolútny enkodér).
• 230V systém SafeZone: 413 230 V + E045 alebo E145 + SafeCoder
• 230V systém GreenTech: 413 230 V + E045 alebo E145
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 413
| Model | Objednávacie číslo |
|---|---|
| 413 230V | 104413 |
Balenie 413 230V obsahuje: elektromechanický pohon, inštalačné príslušenstvo, 6.3μF 400V kondenzátor a uvoľňovací kľúč. Verzia LS obsahuje spínače koncových polôh.
Technická specifikace 413
| Model | 413 230V |
|---|---|
| Napájanie | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 250 W |
| Maximálna tlačná sila | 2000 N * |
| Maximálna rýchlosť vysunutia | 16 mm/s * |
| Vysunutie | 300 mm (350 mm) |
| Maximálny uhol otvorenia krídla | 110 ° |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Trieda krytia | IP54 |
| Hmotnosť pohonu | 7,8 kg |
| Frekvencia používania | S3 - 30% |
| Maximálna dĺžka krídla | 1,8 m (2,5 m s elektrickým zámkom) |
| Uchytenie pohonu | zadné úchyty musia byť privarené alebo priskrutkované / predné úchyty privarené |
| Rozmery (š × v × h) | 785 × 105 × 148 mm |
| Riadiaca jednotka | neobsahuje |
* Údaje uvedené pri 230 V~ / 50 Hz.
