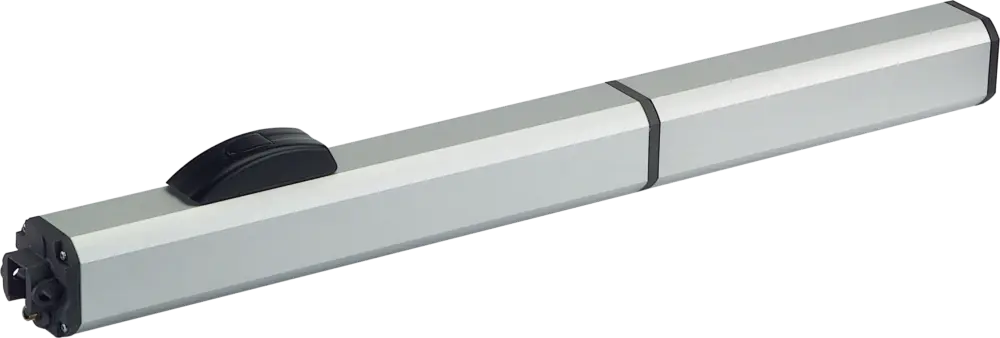

400
230V hydraulický pohon
Maximálna dĺžka krídla
2,2 – 7 m (s el. zámkom)
Frekvencia používania
50 – 70 cyklov / hod
• Veľmi tichý chod.
• Manuálne odblokovanie chránené kľúčom.
• Možnosť inštalácie vnútorných mechanických dorazov priamo v pohone.
• Vysoko odolný hydrozámok proti nežiaducemu vniknutiu (mod. CBC – CBAC).
• Široká ponuka typov pohonov pre ťažké priemyselné brány alebo brány s vysokou frekvenciou používania.
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC možno využiť výhody Simply Connect.
• Manuálne odblokovanie chránené kľúčom.
• Možnosť inštalácie vnútorných mechanických dorazov priamo v pohone.
• Vysoko odolný hydrozámok proti nežiaducemu vniknutiu (mod. CBC – CBAC).
• Široká ponuka typov pohonov pre ťažké priemyselné brány alebo brány s vysokou frekvenciou používania.
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC možno využiť výhody Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 400
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna dĺžka jedného krídla | frekvencia používania | |||
| 400 CBC | 2,2 m | 70 cyklov / hod | neobsahuje | 104205 |
| 400 SB | 4,0 m | 70 cyklov / hod | neobsahuje | 104206 |
| 400 SBS | 7,0 m | 60 cyklov / hod | neobsahuje | 104203 |
| 400 CBAC | 2,2 m | 70 cyklov / hod | neobsahuje | 104201 |
| 400 CBACR | 2,2 m | 80 cyklov / hod | neobsahuje | 104207 |
| 400 CBAC long | 2,2 m | 50 cyklov / hod | neobsahuje | 104202 |
| 400 SBS long | 7,0 m | 50 cyklov / hod | neobsahuje | 104204 |
Balenie 400 obsahuje: hydraulický pohon 400 CBC (hydrozámok pri zatvorení), 400 SB a SB LN (bez hydrozámku), 400 SBS (bez hydrozámku, pre ťažké krídla), 400 CBAC a CBAC LN (hydrozámok pri otvorení / zatvorení), 400 CBACR (hydrozámok pri otvorení / zatvorení – vyššia aktivačná rýchlosť), inštalačné príslušenstvo, 8 μF 400V kondenzátor a uvoľňovací kľúč.
Technická specifikace 400
| model | 400 CBC | 400 SB | 400 SBS | 400 CBAC | 400 CBAC L | 400 SBS L |
|---|---|---|---|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | |||||
| Elektromotor | jednofázový, asynchrónny | |||||
| Príkon | 220 W | |||||
| Maximálna tlačná sila | 6 200 N * | 6 200 N * | 7 750 N * | 6 200 N * | 4 650 N * | 7 750 N * |
| Maximálna rýchlosť výsuvu | 10 mm / s * | 10 mm / s * | 7,5 mm / s * | 10 mm / s * | 15 mm / s * | 7,5 mm / s * |
| Prietok čerpadla | 1 l / min * | 1 l / min * | 0,75 l / min * | 1 l / min * | 1,5 l / min * | 0,75 l / min * |
| Výsun | 270 mm | 390 mm | ||||
| Maximálny uhol otvorenia krídla | 125 ° | |||||
| Prevádzková teplota | -20 °C až +55 °C | |||||
| Tepelná ochrana pohonu | 120 °C | |||||
| Trieda krytia | IP55 | |||||
| Hmotnosť pohonu | 8,6 kg | 10 kg | ||||
| Frekvencia používania | 70 cyklov / hod | 70 cyklov / hod | 60 cyklov / hod | 70 cyklov / hod | 50 cyklov / hod | 40 cyklov / hod |
| Maximálna dĺžka krídla | 2,2 m | 4 m (s el. zámkom) | 7 m (s el. zámkom) | 2,2 m | 2,2 m | 7 m (s el. zámkom) |
| Typ oleja | FAAC HP | |||||
| Uchytenie pohonu | zadné úchyty musia byť privarené alebo priskrutkované / predné úchyty privarené | |||||
| Rozmery (d × š × v) | 1 034 × 85 × 119 mm | 1 277 × 85 × 119 mm | ||||
| Riadiaca jednotka | neobsahuje | |||||
Příklad typické instalace 400
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
