402
230V hydraulický pohon
Maximálna dĺžka krídla
1,8 – 3 m (s el. zámkom)
Frekvencia používania
55 cyklov / hod
• Vysoko kompaktný pohon, ideálny pre inštalácie s nedostatkom miesta.
• Antikorózna vrstva s vysokou odolnosťou proti poveternostným vplyvom.
• Verzia CBC (s hydrozámkom) v zatvorenej polohe a SBS (bez hydrozámku).
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využiť výhody Simply Connect.
• Antikorózna vrstva s vysokou odolnosťou proti poveternostným vplyvom.
• Verzia CBC (s hydrozámkom) v zatvorenej polohe a SBS (bez hydrozámku).
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využiť výhody Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.

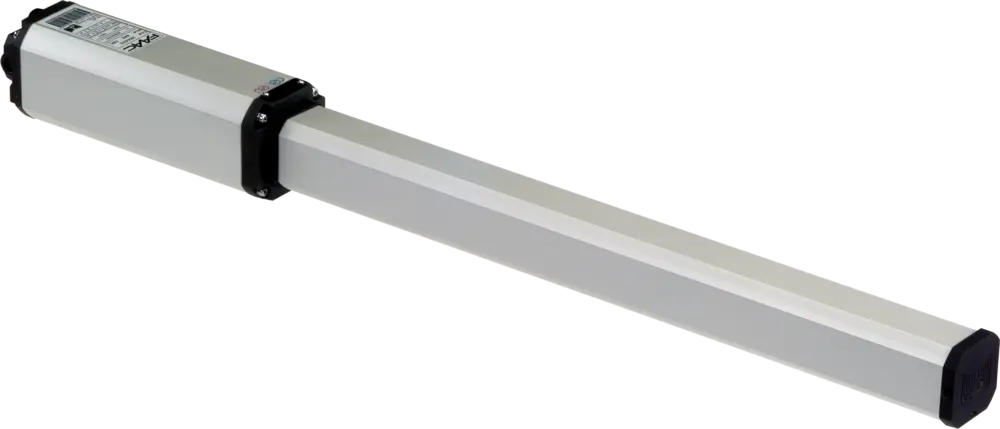

Modely 402
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna dĺžka jedného krídla | frekvencia používania | |||
| 402 CBC | 1,8 m | 55 cyklov / hod | neobsahuje | 104468 |
| 402 SBS | 3,0 m | 55 cyklov / hod | neobsahuje | 104474 |
Balenie 402 CBC obsahuje: hydraulický pohon s hydrozámkom v zatvorenej polohe, inštalačné príslušenstvo, kondenzátor 8 μF 400 V a uvoľňovací kľúč.
Balenie 402 SBS obsahuje: hydraulický pohon bez hydrozámku, inštalačné príslušenstvo, kondenzátor 8 μF 400 V a uvoľňovací kľúč.
Balenie 402 SBS obsahuje: hydraulický pohon bez hydrozámku, inštalačné príslušenstvo, kondenzátor 8 μF 400 V a uvoľňovací kľúč.
Technická specifikace 402
| model | 402 CBC | 402 SBS |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny | jednofázový, asynchrónny |
| Príkon | 220 W | 220 W |
| Maximálna tlačná sila | 5 000 N (pri 230 V ~ 50 Hz) | 6 900 N (pri 230 V ~ 50 Hz) |
| Maximálna rýchlosť vysunutia | 13 mm / s (pri 230 V ~ 50 Hz) | 10 mm / s (pri 230 V ~ 50 Hz) |
| Prietok čerpadla | 1 l / min (pri 230 V ~ 50 Hz) | 0,75 l / min (pri 230 V ~ 50 Hz) |
| Vysunutie | 250 mm | 250 mm |
| Maximálny uhol otvorenia krídla | 110 ° | 110 ° |
| Prevádzková teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 120 °C | 120 °C |
| Trieda krytia | IP55 | IP55 |
| Hmotnosť pohonu | 6,5 kg | 6,5 kg |
| Frekvencia používania | 55 cyklov / hod | 55 cyklov / hod |
| Maximálna dĺžka krídla | 1,8 m | 3 m (s el. zámkom) |
| Typ oleja | FAAC HP | FAAC HP |
| Uchytenie pohonu | zadné úchyty musia byť privarené alebo priskrutkované / predné úchyty privarené | |
| Rozmery (d × š × v) | 959 × 85 × 85 mm | 959 × 85 × 85 mm |
| Riadiaca jednotka | neobsahuje | neobsahuje |
Příklad typické instalace 402
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 402
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 2 | pohon 402 CBC | 104468 |
| 4 | 1 | riadiaca jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pre riadiacu jednotku | 720119 |
| 4 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 B D LC | 785120 |
