Privátní použitíRezidenční použití

422

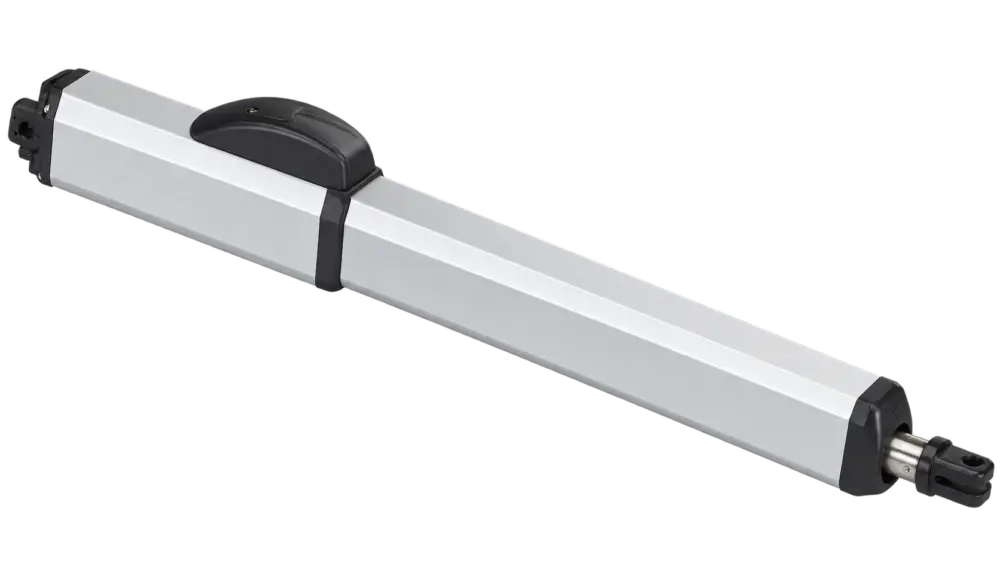

230V hydraulický pohon

Maximálna dĺžka krídla
1,8 – 3 m (s el. zámkom)
Frekvencia používania
55 cyklov / hod
CESafeZoneFDSOmniDecSimply Connect2easyGreenTech
• Široký rozsah použitia.
• Manuálne odblokovanie chránené kľúčom.
• Antikorózna vrstva s vysokou odolnosťou proti poveternostným vplyvom.
• Verzia CBAC (s hydraulickým zámkom) v zatvorenej a otvorenej polohe a SBS (bez hydraulického zámku).
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využívať výhody Simply Connect.
Objednací číslo: 104200
422

Modely 422

modelpoužitieobjednávací kód
maximálna dĺžka jedného krídlafrekvencia používania
422 CBCS1,8 m55 cyklov / hod104208
422 CBACS1,8 m55 cyklov / hod104209
422 SBS3,0 m55 cyklov / hod104210
422 CBC1,8 m55 cyklov / hod104211
422 CBAC1,8 m55 cyklov / hod104200
422 SB3,0 m55 cyklov / hod104212
422 PED. CBC1,2 m (min. 0,8)70 cyklov / hod104213
422 PED. SB1,2 m (min. 0,8)70 cyklov / hod104214
Balenie 422 obsahuje: hydraulický pohon 422 CBC – CBCS (hydraulický zámok pri zatvorení), 422 CBAC – CBACS (hydraulický zámok pri otvorení/zatvorení), 422 SB – SBS (bez hydraulického zámku), inštalačné príslušenstvo, 8 μF 400 V kondenzátor a uvoľňovací kľúč.

Balenie 422 PEDESTRIAN CBC-SB obsahuje: hydraulický pohon pre priechod pre peších, hydraulický zámok pri zatvorení (422 pED. – CBC), bez hydraulického zámku (422 pED. SB), inštalačné príslušenstvo, 8 μF 400 V, kondenzátor a uvoľňovací kľúč.

Technická specifikace 422

model422 CBAC422 SB
Napájanie220 - 240 V~ 50/60 Hz220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchrónnyjednofázový, asynchrónny
Príkon220 W220 W
Maximálna tlačná sila5 000 N (pri 230 V ~ 50 Hz)5 000 N (pri 230 V ~ 50 Hz)
Maximálna rýchlosť vysunutia13 mm / s (pri 230 V ~ 50 Hz)13 mm / s (pri 230 V ~ 50 Hz)
Prietok pumpy1 l / min (pri 230 V ~ 50 Hz)1 l / min (pri 230 V ~ 50 Hz)
Vysunutie250 mm250 mm
Maximálny uhol otvorenia krídla110 °110 °
Prevádzková teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana pohonu120 °C120 °C
Trieda krytiaIP55IP55
Hmotnosť pohonu7 kg7 kg
Frekvencia používania55 cyklov / hod55 cyklov / hod
Maximálna dĺžka krídla1,8 m3 m (s el. zámkom)
Typ olejaFAAC HPFAAC HP
Uchytenie pohonuzadné úchyty musia byť privarené alebo priskrutkované / predné úchyty privarené
Rozmery (d × š × v)987 × 85 × 119 mm987 × 85 × 119 mm
Riadiaca jednotkaneobsahujeneobsahuje

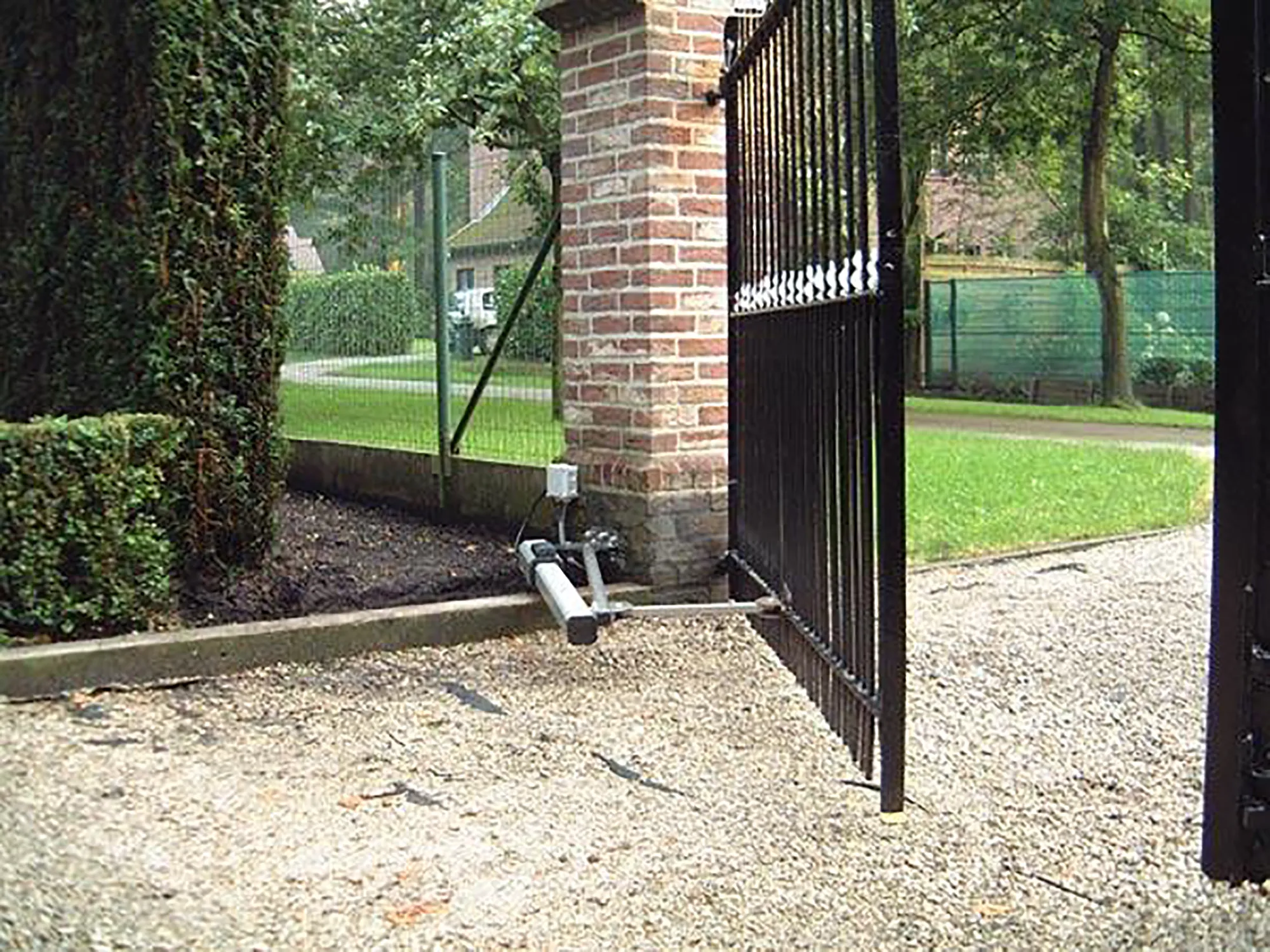

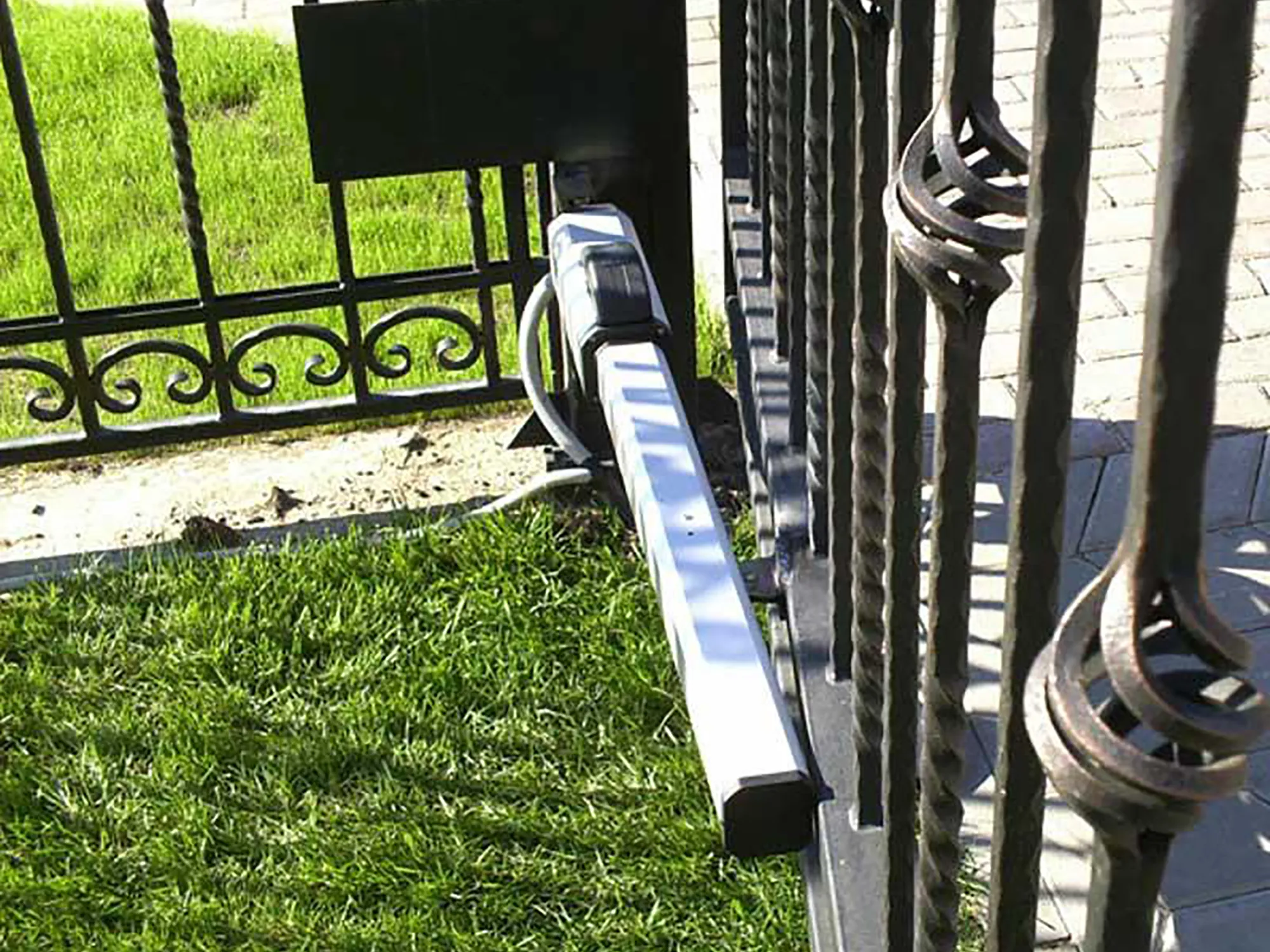

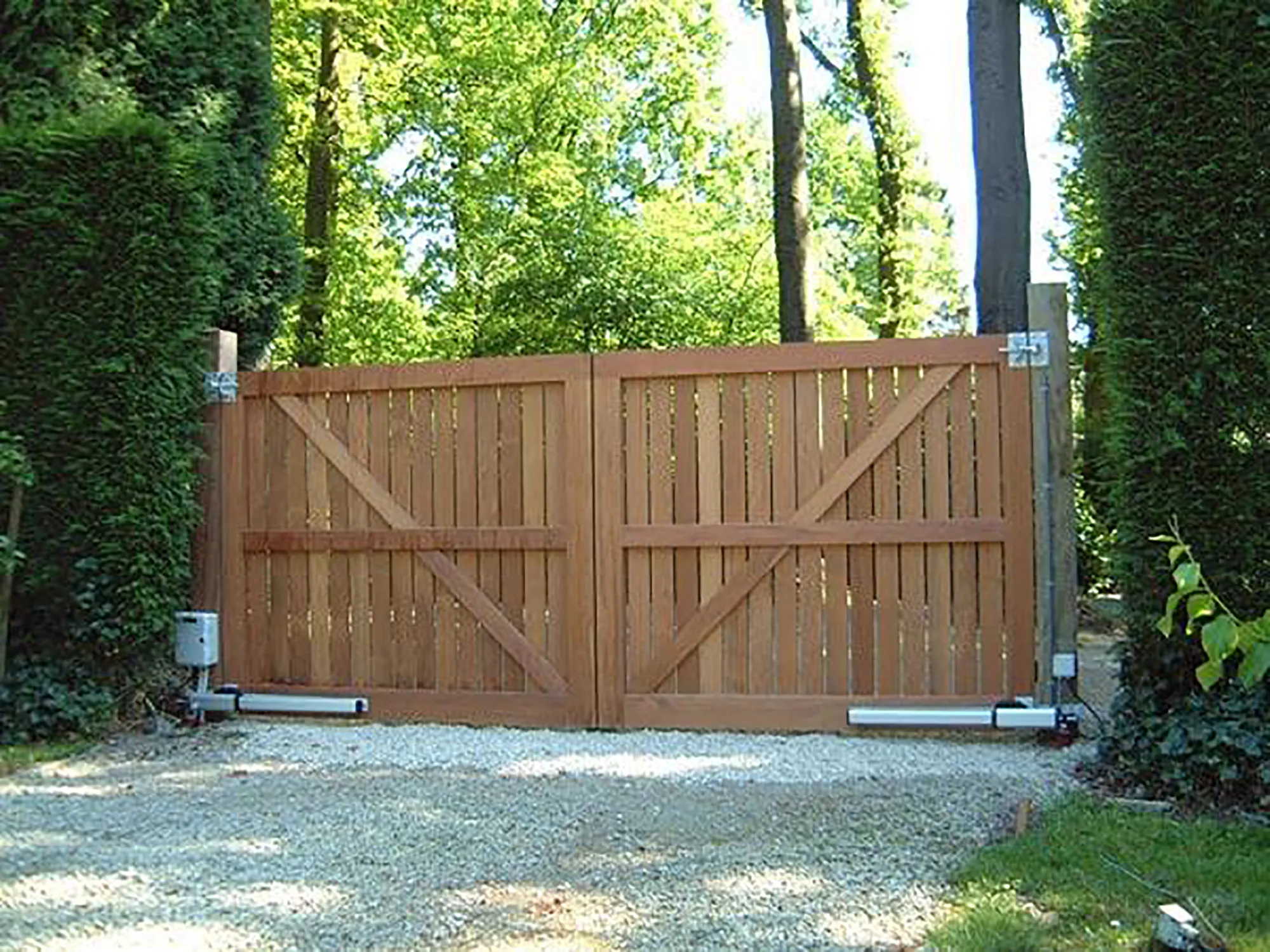

Příklad typické instalace 422

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 422

obr.ksobsah súpravyobjednávací kód
12pohon 422 CBAC104200
41riadiaca jednotka E045 S LC790079
41plastový box E pre riadiacu jednotku720119
41prijímač XF FDS LC 433-868787860
1diaľkový ovládač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuniek XP20 B D LC785120
1elektrozámok CISA06010331

Řídící jednotky pro 422

novinka
novinka
Nízkospotrebičová riadiaca jednotka E045 S LC
790079
novinka
novinka
Nízkospotrebová riadiaca jednotka E145 S LC
790306

Kompletní složení komponentů systému 422

Programovatelné funkce 422

Příslušenství pro 422

Plastový box L pre riadiacu jednotku
720118
Plastový box E pre riadiacu jednotku
720119
Plastový box LM pre riadiacu jednotku
720309
Doska na zamurovanie
737604
Absolútny magnetický nízkopríkonový enkodér SafeCoder LC
404047
Rozhranie BUS XIB
790062
Elektrický zámok CISA
06010331
12V AC elektrický zámok s protikusom na zem
712650
