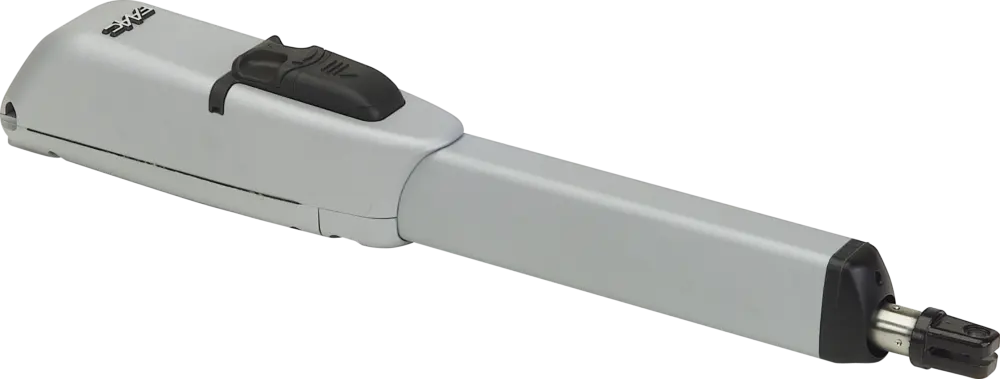

415
230V elektromechanický pohon
Maximálna dĺžka krídla
2,5 – 4 m (s el. zámkom)
Frekvencia používania
S3 – 30%
• Pohon s “IN-AXIS” (osovým) ťahom.
• K dispozícii vo verzii s koncovými spínačmi alebo bez nich.
• Dodávaný vo verzii s piestnicou 300 mm (maximálna dĺžka krídla 3 m) alebo 400 mm (maximálna dĺžka krídla 4 m).
• Kompletné dvojité povrchové ošetrenie hliníkového tela zaručuje vysokú odolnosť proti poveternostným vplyvom.
• Jednoduché manuálne odblokovanie chránené kľúčom.
• Horizontálny vývod káblov umožňuje inštaláciu čo najbližšie k zemi (možná nízka inštalácia).
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využiť výhody Simply Connect.
• K dispozícii vo verzii s koncovými spínačmi alebo bez nich.
• Dodávaný vo verzii s piestnicou 300 mm (maximálna dĺžka krídla 3 m) alebo 400 mm (maximálna dĺžka krídla 4 m).
• Kompletné dvojité povrchové ošetrenie hliníkového tela zaručuje vysokú odolnosť proti poveternostným vplyvom.
• Jednoduché manuálne odblokovanie chránené kľúčom.
• Horizontálny vývod káblov umožňuje inštaláciu čo najbližšie k zemi (možná nízka inštalácia).
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využiť výhody Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 415
| model | maximálna dĺžka jedného krídla | frekvencia používania | riadiaca jednotka | objednávací kód |
|---|---|---|---|---|
| 415 | 2,5 m (3 m s el. zámkom) | 30 % | neobsahuje | 104415 |
| 415 LS | 2,5 m (3 m s el. zámkom) | 30 % | neobsahuje | 104416 |
| 415 L | 3,0 m (4 m s el. zámkom) | 35 % | neobsahuje | 104417 |
| 415 L LS | 3,0 m (4 m s el. zámkom) | 35 % | neobsahuje | 104418 |
Balenie 415 230V obsahuje: elektromechanický pohon, inštalačné príslušenstvo, kondenzátor 8 μF 400 V a uvoľňovací kľúč.
Verzia LS obsahuje spínače koncových polôh.
Verzia LS obsahuje spínače koncových polôh.
Technická specifikace 415
| model | 415 | 415 L |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny | jednofázový, asynchrónny |
| Príkon | 300 W | 300 W |
| Maximálna tlačná sila | 3 000 N (pri 230 V ~ 50 Hz) | 3 000 N (pri 230 V ~ 50 Hz) |
| Maximálna rýchlosť vysúvania | 16 mm / s (pri 230 V ~ 50 Hz) | 16 mm / s (pri 230 V ~ 50 Hz) |
| Vysunutie | 300 mm | 400 mm |
| Maximálny uhol otvorenia krídla | 110 ° | 110 ° |
| Prevádzková teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C | 140 °C |
| Trieda krytia | IP54 | IP54 |
| Hmotnosť pohonu | 7,8 kg | 8 kg |
| Frekvencia používania | S3 - 30% | S3 - 30% |
| Maximálna dĺžka krídla | 2,5 m (3 m s el. zámkom) | 3 m (4 m s el. zámkom) |
| Uchytenie pohonu | zadné úchyty musia byť privarené alebo priskrutkované / predné úchyty privarené | |
| Rozmery (d × š × v) | 836 × 101 × 147 mm | 942 × 101 × 148 mm |
| Riadiaca jednotka | neobsahuje | neobsahuje |

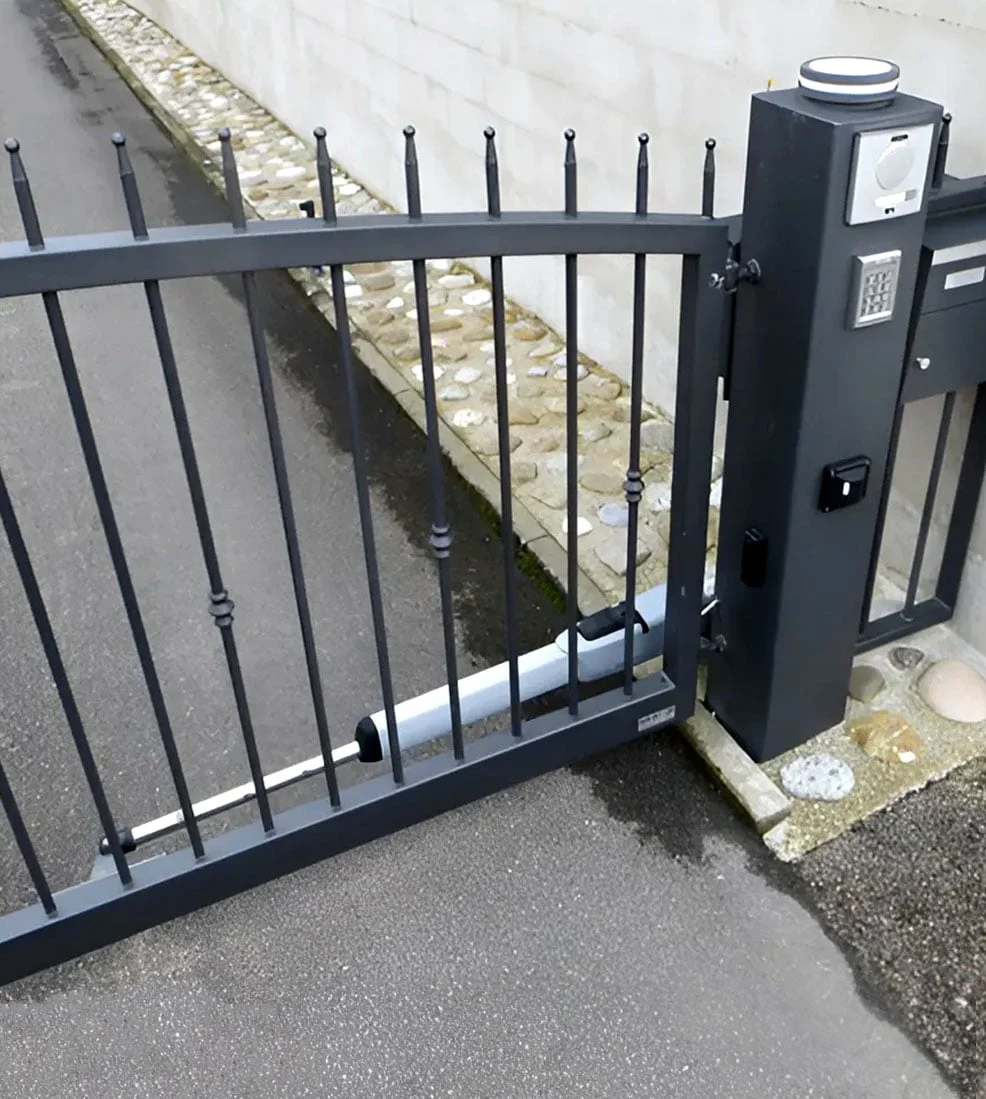

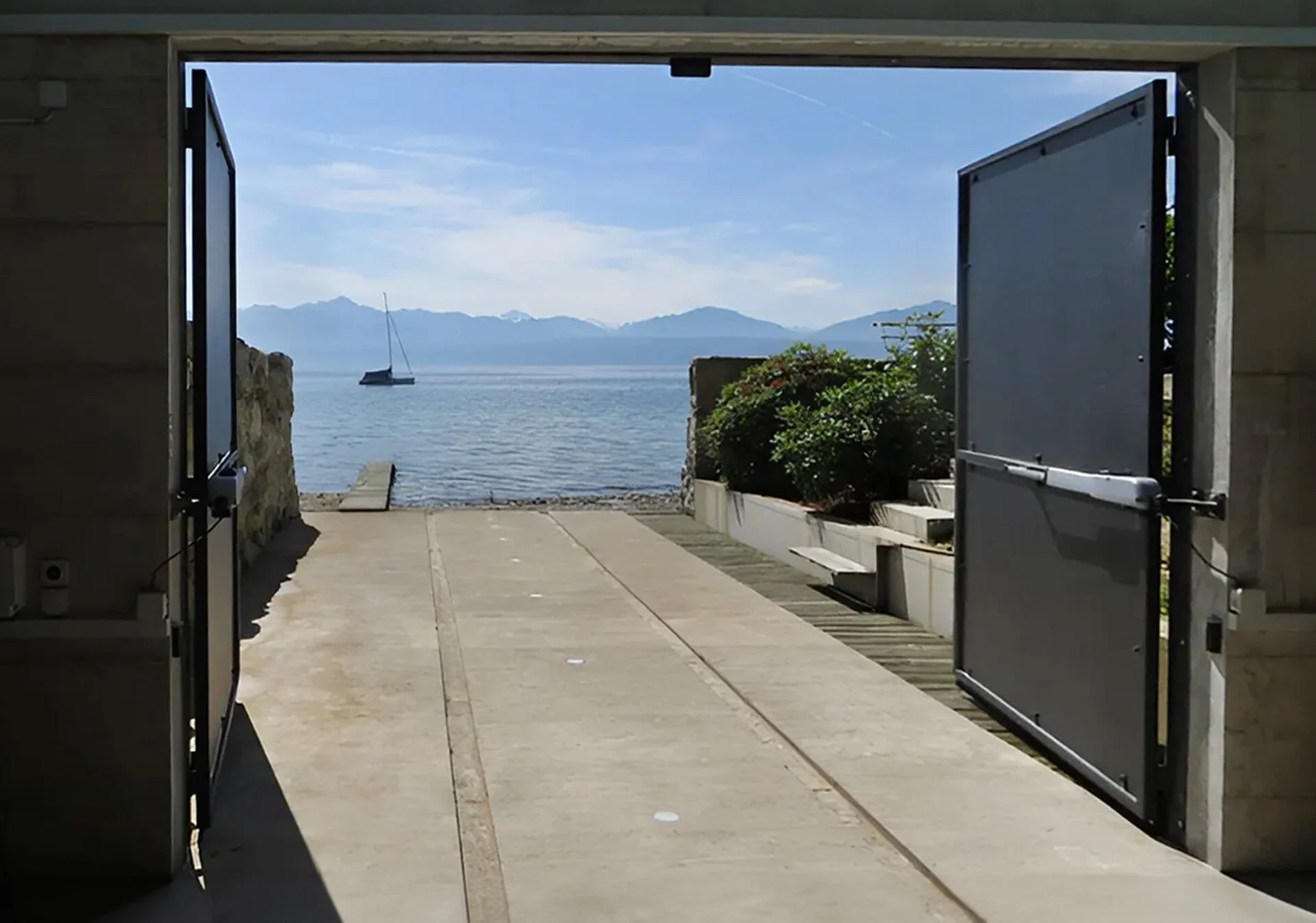

Příklad typické instalace 415
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 415
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 2 | pohon 415 L LS | 104418 |
| 4 | 1 | riadiaca jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pre riadiacu jednotku | 720119 |
| 4 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 B D LC | 785120 |
