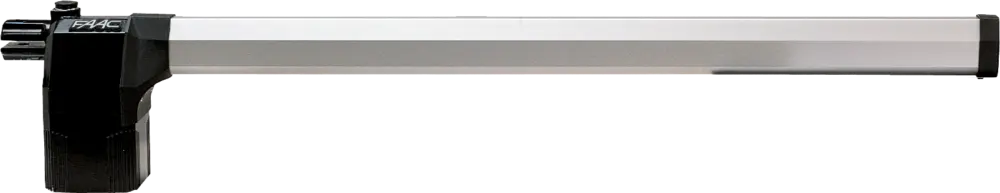

412
230 V elektromechanický lineárny pohon
Maximálna dĺžka krídla
1,8 m
Frekvencia používania
18 cyklov / hod
• Brána musí byť vybavená mechanickými koncovými dorazmi.
• Pohon so samosvornou prevodovkou nevyžaduje elektrozámok.
• Aplikácie s nižšou frekvenciou používania (vhodné pre súkromné inštalácie).
• Jednoduchá inštalácia a údržba.
• Riadiaca jednotka reguluje zaťaženie pohonu.
• Možná detekcia prekážky vďaka elektronickému zariadeniu SafeCoder.
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využiť výhody Simply Connect.
• Pohon so samosvornou prevodovkou nevyžaduje elektrozámok.
• Aplikácie s nižšou frekvenciou používania (vhodné pre súkromné inštalácie).
• Jednoduchá inštalácia a údržba.
• Riadiaca jednotka reguluje zaťaženie pohonu.
• Možná detekcia prekážky vďaka elektronickému zariadeniu SafeCoder.
• Pri spojení s riadiacimi jednotkami E045 S LC alebo E145 S LC je možné využiť výhody Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 412
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna dĺžka jedného krídla | frekvencia používania | |||
| 412 DX (pravý) | 1,8 m | 18 cyklov / hod | neobsahuje | 104470 |
| 412 SX (ľavý) | 1,8 m | 18 cyklov / hod | neobsahuje | 104471 |
Balenie 412 DX alebo SX obsahuje: pravý alebo ľavý pohon, inštalačné príslušenstvo, 8 μF 400 V kondenzátor a uvoľňovací kľúč.
Technická specifikace 412
| model | 412 DX (pravý) | 412 SX (ľavý) |
|---|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny | jednofázový, asynchrónny |
| Príkon | 280 W | 280 W |
| Maximálna tlačná sila | 3 500 N (pri 230 V ~ 50 Hz) | 3 500 N (pri 230 V ~ 50 Hz) |
| Maximálna rýchlosť výsuvu | 16 mm / s (pri 230 V ~ 50 Hz) | 16 mm / s (pri 230 V ~ 50 Hz) |
| Výsun | 290 mm | 290 mm |
| Maximálny uhol otvorenia krídla | 110 ° | 110 ° |
| Prevádzková teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C | 140 °C |
| Trieda krytia | IP44 | IP44 |
| Hmotnosť pohonu | 6,5 kg | 6,5 kg |
| Frekvencia používania | 18 cyklov / hod | 18 cyklov / hod |
| Maximálna dĺžka krídla | 1,8 m | 1,8 m |
| Uchytenie pohonu | zadné úchyty musia byť privarené alebo priskrutkované / predné úchyty privarené | |
| Rozmery (d × š × v) | 991 × 101 × 172 mm | 991 × 101 × 172 mm |
| Riadiaca jednotka | neobsahuje | neobsahuje |

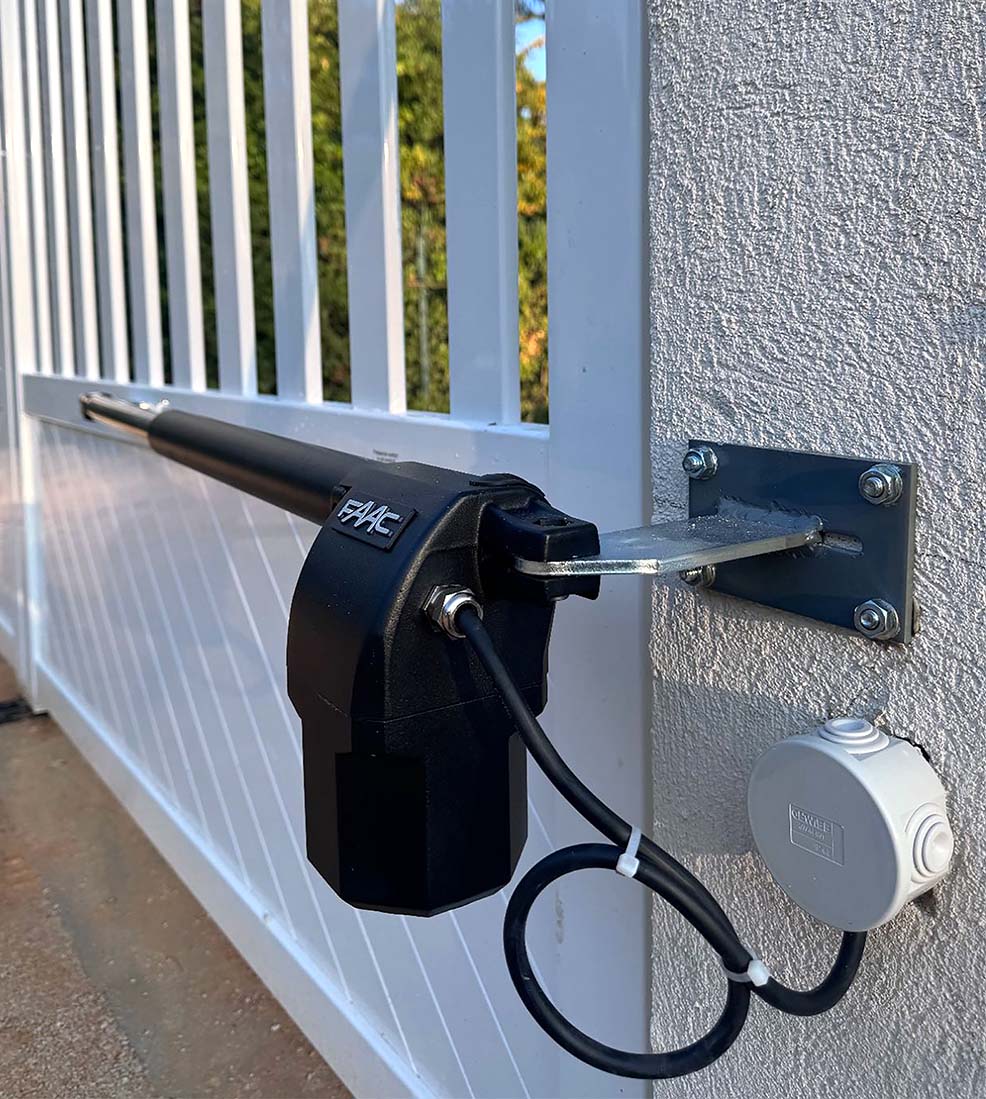

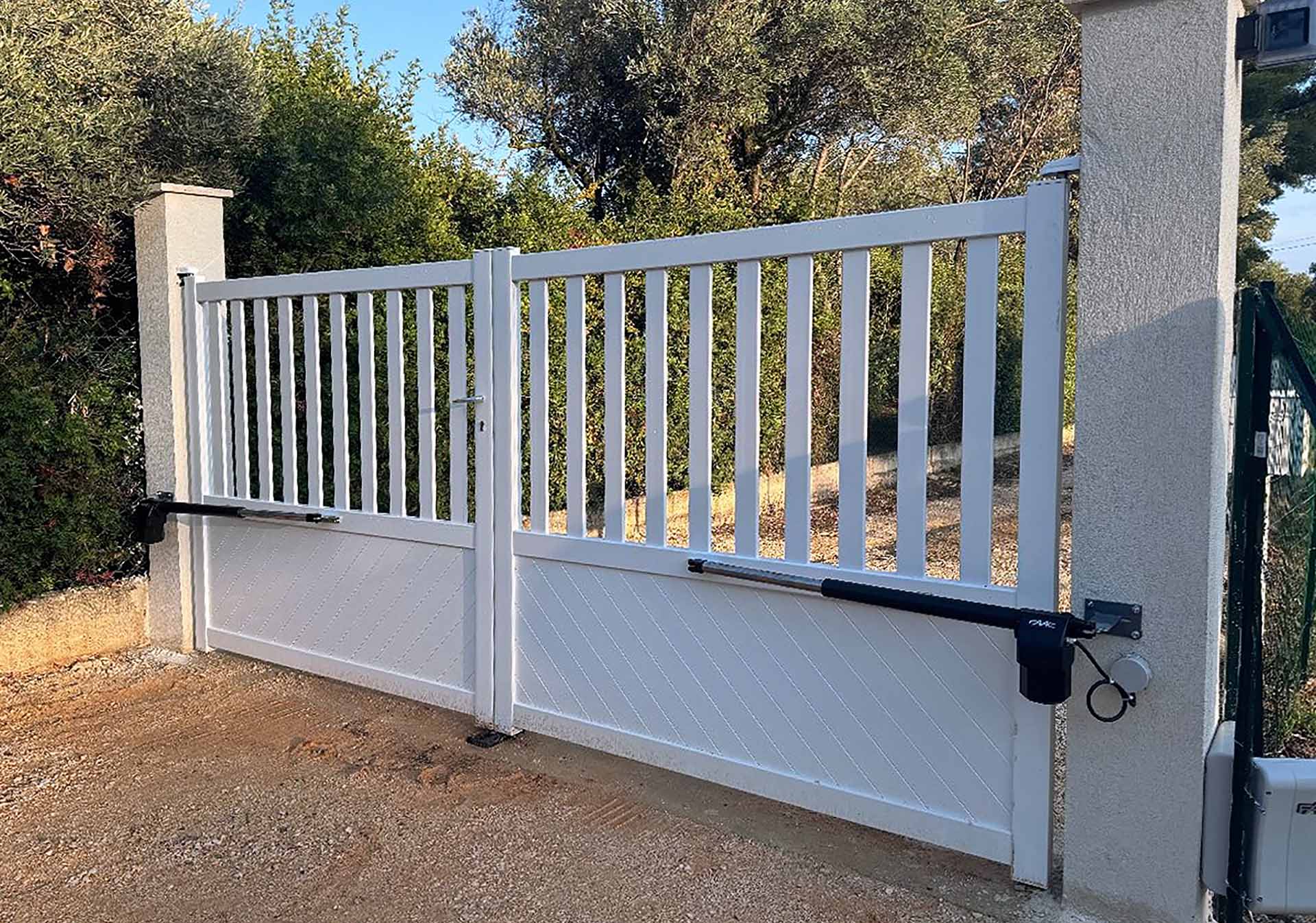

Příklad typické instalace 412
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 412
| obr. | ks | obsah súpravy (max. 2 m krídlo) | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 412 DX (pravý) | 104470 |
| 1 | 1 | pohon 412 SX (ľavý) | 104471 |
| 4 | 1 | riadiaca jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pre riadiacu jednotku | 720119 |
| 4 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| 1 | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 B D LC | 785120 |
| obr. | ks | obsah súpravy (max. 3 m krídlo) | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 412 DX (pravý) | 104470 |
| 1 | 1 | pohon 412 SX (ľavý) | 104471 |
| 4 | 1 | riadiaca jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pre riadiacu jednotku | 720119 |
| 4 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| 1 | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuniek XP20 B D LC | 785120 |
| 1 | elektrozámok CISA | 06010331 |
