740
230V elektromechanický pohon
Maximálna hmotnosť brány
500 kg
Maximálna rýchlosť
12 m / min
Frekvencia použitia
S3 – 30 %
• Rýchla a jednoduchá inštalácia vďaka integrovanej riadiacej jednotke.
• Pohon má samosvornú prevodovku, preto nie je nutná inštalácia elektrického zámku.
• V prípade výpadku elektrickej energie je možné pohybovať bránou manuálne po pootočení odblokovacieho systému, ktorý je zabezpečený kľúčom.
• Jednoduché programovanie pomocou displeja.
• Magnetické koncové spínače.
• Ak je pohon vybavený enkóderom, deteguje prekážku a kontroluje polohu brány.
• Pohon má samosvornú prevodovku, preto nie je nutná inštalácia elektrického zámku.
• V prípade výpadku elektrickej energie je možné pohybovať bránou manuálne po pootočení odblokovacieho systému, ktorý je zabezpečený kľúčom.
• Jednoduché programovanie pomocou displeja.
• Magnetické koncové spínače.
• Ak je pohon vybavený enkóderom, deteguje prekážku a kontroluje polohu brány.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.

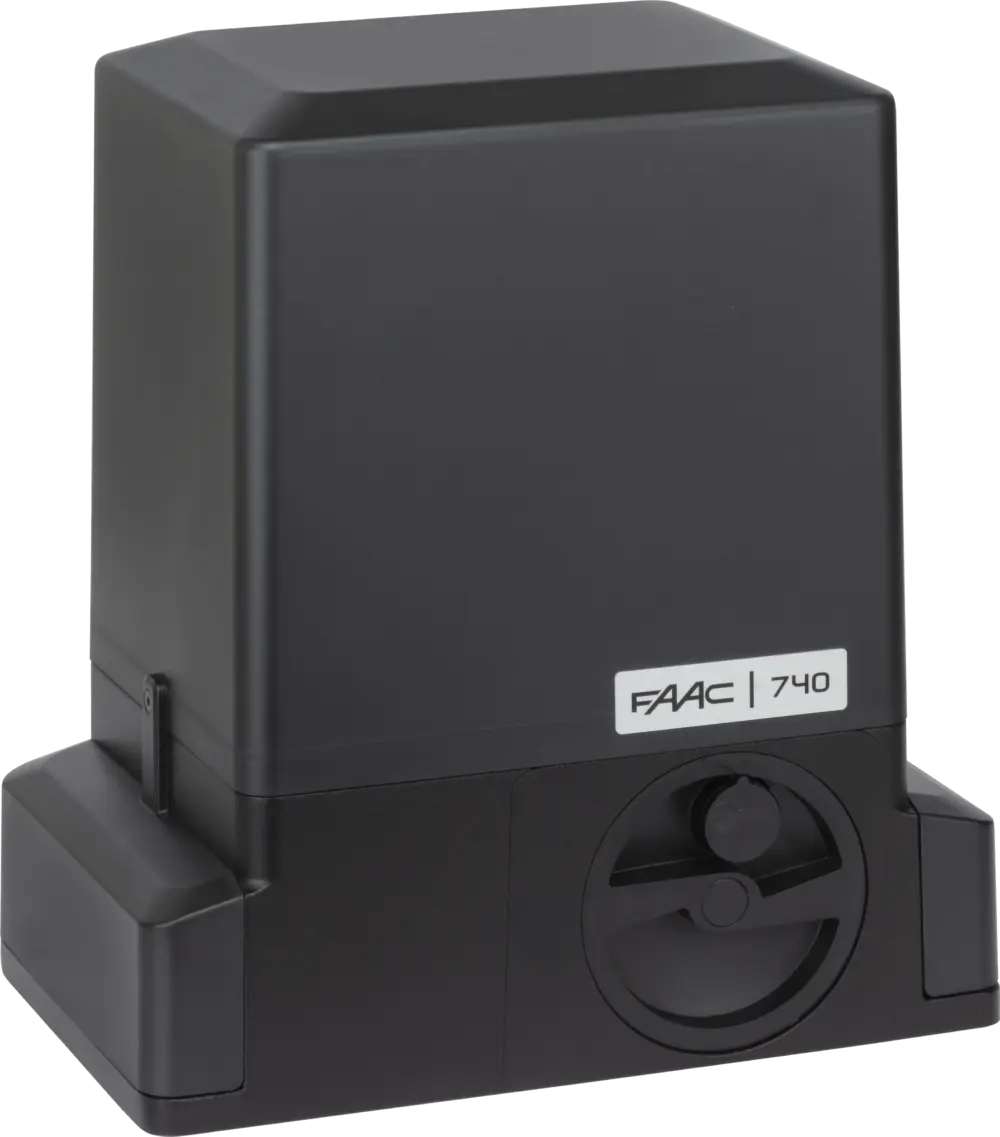

Modely 740
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia použitia | |||
| 740 E Z16 | 500 kg | 30 % | vstavaná 740 D | 109780 |
| 740 E Z16 s enkóderom | 500 kg | 30 % | vstavaná 740 D | 1097805 |
Balenie 740 E Z16 obsahuje: elektromechanický pohon s riadiacou jednotkou 740 D, pastorek, 10 µF kondenzátor, dva kusy uvoľňovacieho kľúča, základovú dosku a mechanické koncové spínače.
Balenie 740 E Z16 s enkóderom obsahuje: elektromechanický pohon s riadiacou jednotkou 740 D, enkóder pre bezpečnosť proti privretiu, pastorek, 10 µF kondenzátor, dva kusy uvoľňovacieho kľúča, základovú dosku a mechanické koncové spínače.
Balenie 740 E Z16 s enkóderom obsahuje: elektromechanický pohon s riadiacou jednotkou 740 D, enkóder pre bezpečnosť proti privretiu, pastorek, 10 µF kondenzátor, dva kusy uvoľňovacieho kľúča, základovú dosku a mechanické koncové spínače.
Technická specifikace 740
| model | 740 E Z16 |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 350 W |
| Maximálny krútiaci moment | 18 Nm (pri 230 V ~ 50 Hz) |
| Maximálna tlačná sila | 450 N (pri 230 V ~ 50 Hz) |
| Prevodový pomer | 1:25 |
| Maximálna dĺžka brány | 15 m |
| Rýchlosť posunu brány | 12 m / min |
| Nastavenie rýchlosti a ovládanie motora | nie |
| Spínače koncových polôh | magnetické |
| Pastorek | Z16 modul 4 |
| Nastavenie sily | pomocou riadiacej jednotky |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 10 kg |
| Rozmery (d × š × v) | 295 × 181 × 320 mm |
| Maximálna hmotnosť brány | 500 kg |
| Frekvencia použitia | S3 - 30% |
| Riadiaca jednotka | vstavaná 740 D |
Příklad typické instalace 740
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 740
| obr. | ks | obsah sady | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 740 E Z16 | 109780 |
| 1 | 1 | prijímač RP FDS LC 433-868 | 787858 |
| 1 | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuniek XP20 D | 785102 |
