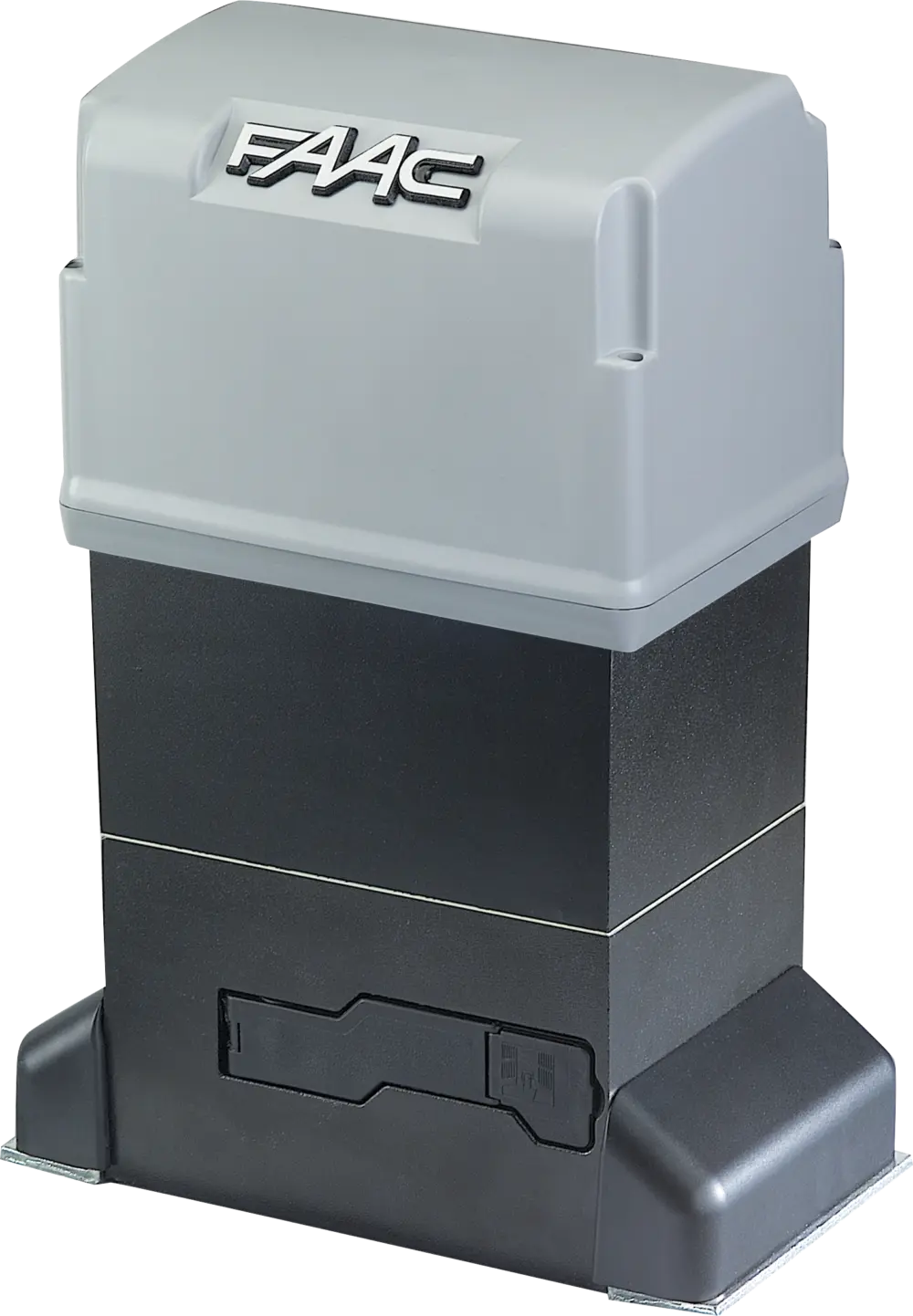

844 R 3PH
400V elektromechanický pohon
Maximálna hmotnosť brány
1 600 – 2 200 kg
Frekvencia používania
70 %
• Nová riadiaca jednotka E844 3PH s ovládaním enkódera a plynulým zrýchľovaním a spomaľovaním.
• Maximálna bezpečnosť proti privretiu vďaka spojeniu dvojkotúčovej spojky v olejovom kúpeli s elektronickým zariadením a enkóderom.
• Indukčný koncový spínač.
• Maximálna bezpečnosť proti privretiu vďaka spojeniu dvojkotúčovej spojky v olejovom kúpeli s elektronickým zariadením a enkóderom.
• Indukčný koncový spínač.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 844 R 3PH
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| 844 R 3PH | 2 200 kg (Z12) - 1 600 kg (Z16) | 70 % | neobsahuje | 109904 |
Balenie 844 R 3PH navrhnuté pre aplikácie s ozubeným hrebeňom obsahuje: elektromechanický pohon bez pastorka a bez riadiacej jednotky, magnetické koncové spínače, uvoľňovací kľúč a kryt.
Technická specifikace 844 R 3PH
| model | 844 R 3PH |
|---|---|
| Napájanie | 380-415 V~ 3 50/60 Hz |
| Elektromotor | trojfázový, asynchrónny |
| Príkon | 950 W |
| Maximálny krútiaci moment | 62 Nm |
| Maximálna tlačná sila | 2500 N (Z12) - 1900 N (Z16) - 1500 N (Z20) * |
| Prevodový pomer | 1:30 |
| Maximálna dĺžka brány | 40 m (Z16) - 50 m (Z20) |
| Rýchlosť krídla | 9.5 m/min (Z16) - 7.2 m/min (Z12) - 12.0 m/min (Z20) |
| Nastavenie rýchlosti a ovládanie motora | nie |
| Spínače koncových polôh | indukčné |
| Pastorok | nie |
| Enkóder | nie |
| Nastavenie sily | pomocou dvojkotúčovej spojky v olejovom kúpeli |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 155 °C |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 15 kg |
| Typ oleja | FAAC HP |
| Rozmery (d × š × v) | 277 × 155 × 388 mm |
| Maximálna hmotnosť brány | 2 200 kg (Z12) - 1 600 kg (Z16) |
| Frekvencia používania | 70% |
| Riadiaca jednotka | neobsahuje |
Příklad typické instalace 844 R 3PH
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 + T mm² kabel
- 2× 1,5 mm² kabel
