844

230V elektromechanický pohon

novinka
Maximálna hmotnosť brány
1 000 – 1 800 kg
Frekvencia používania
55 – 65 %
CEGreenTech
• Na zabezpečenie zatvárania je potrebný elektrický zámok.
• Odblokovacie zariadenie páky chránené kľúčom.
• Indukčný koncový spínač.
• Systém GreenTech: 844 + E145 S LC
Objednací číslo: 109926

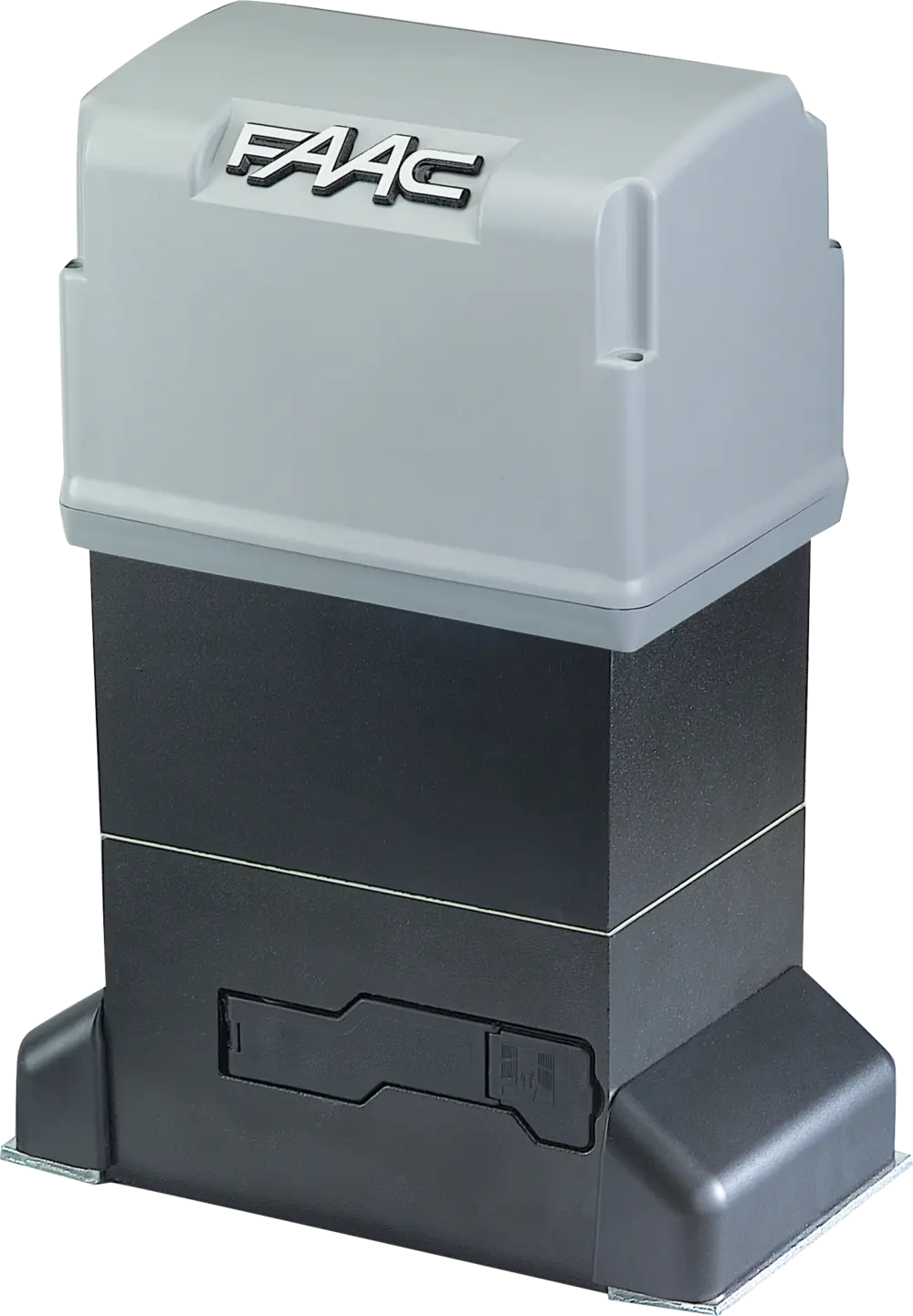

844

Modely 844

modelpoužitieriadiaca jednotkaobjednávací kód
maximálna hmotnosťfrekvencia používania
8441 000 - 1800 kg55 - 65 %neobsahuje109926
Balenie 844 určené pre hrebeňové aplikácie obsahuje: elektromechanický pohon bez pastorka a bez riadiacej jednotky, magnetické koncové spínače, odblokovací kľúč a kryt.

Technická specifikace 844

model844
Napájanie220 - 240 V ~ 50/60 Hz
Príkon660 W
Ťažná a tlačná sila606 N (Z16) - 485 N (Z20)
Prevádzková teplota-20 °C až +55 °C
Hmotnosť pohonu15,4 kg
Stupeň krytiaIP44
Typ olejaFAAC HP
Rýchlosť posuvu brány9,6 m/min (Z16) - 12 m/min (Z20)
Nastavenie silypomocou dvojkotúčovej spojky v olejovom kúpeli
Tepelná ochrana pohonu120 °C
Koncové spínačemagnetické
Spojkadvojkotúčová v olejovom kúpeli
Rozmery (d × š × v)277 × 155 × 388 mm
Maximálna hmotnosť brány1 000 kg / 1 800 kg
Frekvencia používania55 cyklov/hod (Z16) - 65 cyklov/hod (Z20)
Riadiaca jednotkaneobsahuje

Příklad typické instalace 844

Slaboproudé kabely A
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) B
  • 2× 1,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 844

obr.ksobsah súpravyobjednávací kód
11pohon 844109926
11prijímač RP FDS LC 433-868 / XF FDS LC 433-868787858 / 787860
-1diaľkový ovládač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuniek XP20 D785102

Řídící jednotky pro 844

Riadiaca jednotka 578 D so vzdialenou inštaláciou
790922
novinka
novinka
Nízkospotrebová riadiaca jednotka E145 S LC
790306

Kompletní složení komponentů systému 844

Programovatelné funkce 844

Příslušenství pro 844

Plastový box E pre riadiacu jednotku
720119
Plastový box L pre riadiacu jednotku
720118
Plastový box LM pre riadiacu jednotku
720309
Galvanizovaný hrebeň 30 × 8 mm
490123
Pozinkovaný hrebeň 30 × 12 mm
490122
Galvanizovaný hrebeň s úchytmi 30 × 12 mm
490124
Odblokovací zámok s číslovanými kľúčmi
71275101-10
Pastorok Z16
719130
Pastorok Z20
719167
Základová doska s bočným a výškovým nastavením
737816
