Rezidenční použitíPrůmyslové použití

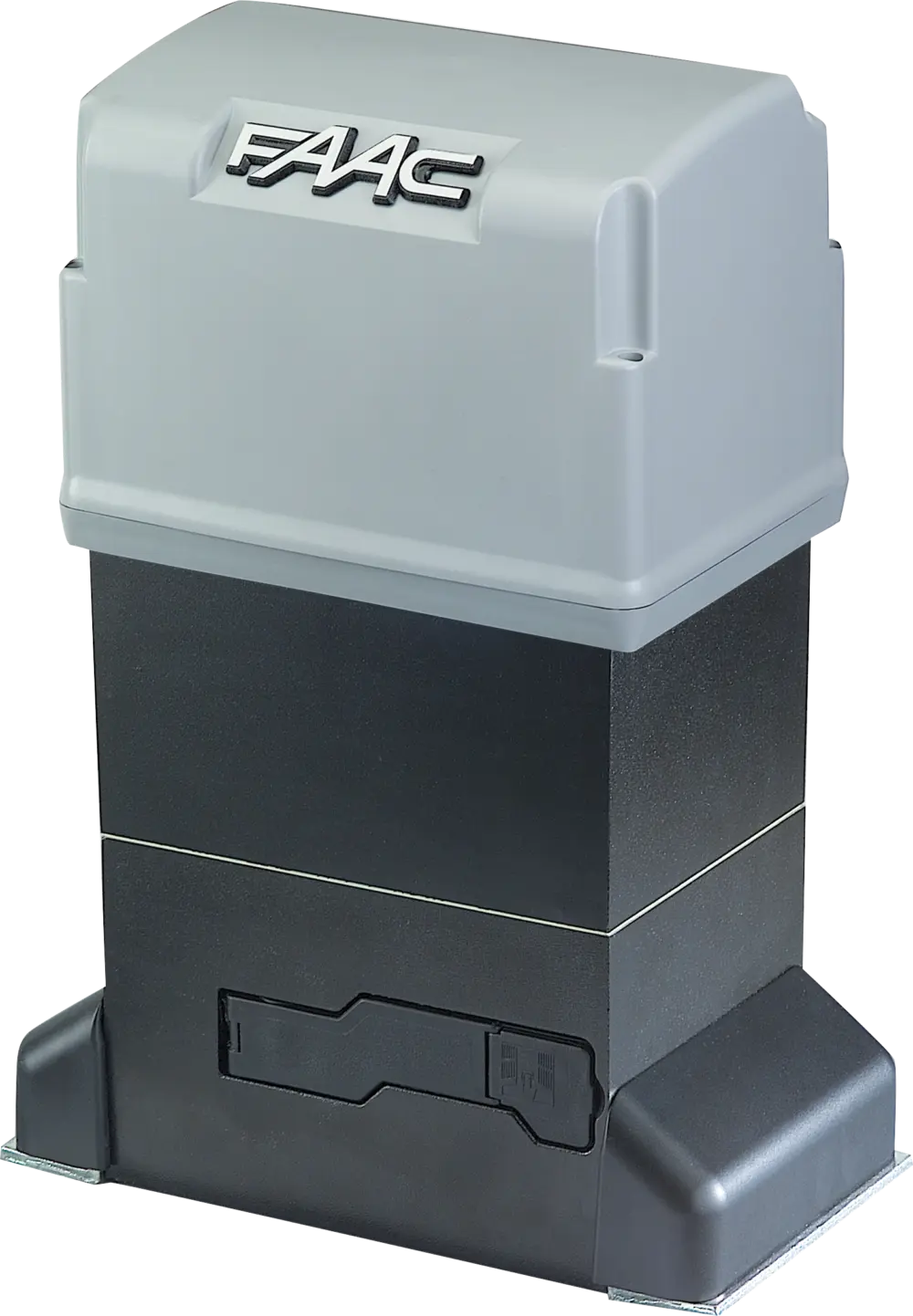

844 Reversible

230V elektromechanický pohon

Maximálna hmotnosť brány
1 000 kg
Frekvencia používania
70 %
CEGreenTech
• Reversible (reverzný): v prípade výpadku elektrickej energie je možné bránou vždy pohybovať manuálne (požiarna uzávera).
• Na uzamknutie brány v zatvorenej polohe musí byť nainštalovaný elektrický zámok.
• Dvojlamelová spojka v olejovom kúpeli na ochranu proti privretiu.
• Indukčné koncové spínače.
• Kľúčom chránené odblokovacie zariadenie.
Objednací číslo: 109927
844 Reversible

Modely 844 Reversible

modelpoužitieriadiaca jednotkaobjednávací kód
maximálna hmotnosťfrekvencia používania
844 Z12 Reversible1 000 kg70 %neobsahuje109927
Balenie 844 Reversible navrhnuté pre ozubnicové aplikácie obsahuje: elektromechanický pohon s pastorkom bez riadiacej jednotky, magnetické koncové spínače, odblokovací kľúč a kryt.

Technická specifikace 844 Reversible

model844 Reversible
Napájanie220 - 240 V ~ 50/60 Hz
Príkon550 W
Ťažná a tlačná sila0 - 68 daN (Z12)
Otáčky motora750 ot. / min
Prevodový pomer1:10
Prevádzková teplota-20 °C až +55 °C
Hmotnosť pohonu14,5 kg
Trieda krytiaIP44
Typ olejaFAAC HP
Rýchlosť posunu brány11,6 m / min (Z12)
Nastavenie silypomocou dvojlamelovej spojky v olejovom kúpeli
Tepelná ochrana pohonu140 °C
Koncové spínačemagnetické
Spojkadvojlamelová v olejovom kúpeli
Rozmery (d × š × v)277 × 155 × 388 mm
Maximálna hmotnosť brány1 000 kg
Frekvencia používania70%
Riadiaca jednotkaneobsahuje

Příklad typické instalace 844 Reversible

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 844 Reversible

Řídící jednotky pro 844 Reversible

Riadiaca jednotka 578 D so vzdialenou inštaláciou
790922
novinka
novinka
Nízkospotrebová riadiaca jednotka E145 S LC
790306

Kompletní složení komponentů systému 844 Reversible

Programovatelné funkce 844 Reversible

Příslušenství pro 844 Reversible

Plastový box L pre riadiacu jednotku
720118
Plastový box E pre riadiacu jednotku
720119
Plastový box LM pre riadiacu jednotku
720309
Základová doska s bočným a výškovým nastavením
737816
Pozinkovaný hrebeň 30 × 12 mm
490122
