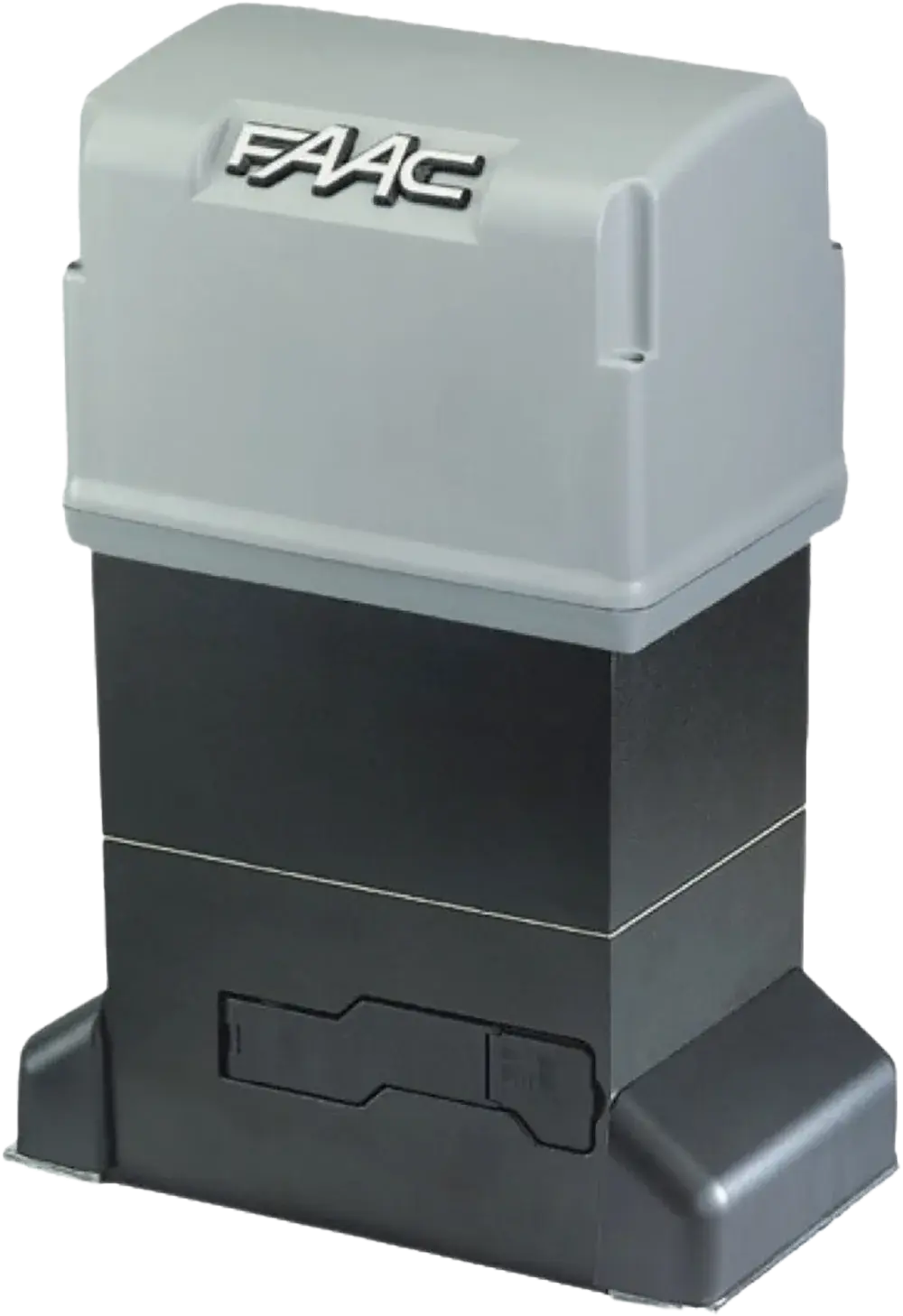

844 ER
230V elektromechanický pohon
Maximálna hmotnosť brány
1800 kg
Maximálna rýchlosť
9,5 – 12 m/min
Frekvencia používania
70 – 78%
• Ideálny pre rezidenčné a priemyselné využitie.
• Bezpečnosť proti privretiu.
• Pohon je samosvorný, preto nie je nutná inštalácia elektrického zámku.
• Dvojkotúčová spojka v olejovom kúpeli.
• Magnetické koncové spínače.
• V prípade výpadku elektrickej energie je možné bránu otvárať a zatvárať manuálne vďaka odblokovaciemu systému chránenému kľúčom.
Systém GreenTech:
844 ER + E145
* Údaje uvedené pri 230 V~ / 50 Hz.
• Bezpečnosť proti privretiu.
• Pohon je samosvorný, preto nie je nutná inštalácia elektrického zámku.
• Dvojkotúčová spojka v olejovom kúpeli.
• Magnetické koncové spínače.
• V prípade výpadku elektrickej energie je možné bránu otvárať a zatvárať manuálne vďaka odblokovaciemu systému chránenému kľúčom.
Systém GreenTech:
844 ER + E145
* Údaje uvedené pri 230 V~ / 50 Hz.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 844 ER
| Model | Objednávacie číslo |
|---|---|
| 844 ER Z16 | 109837 |
Balenie 844 ER Z16 navrhnuté pre hrebeňové aplikácie obsahuje: pohon s pastorokom a riadiacou jednotkou 780 D, magnetické koncové spínače, kľúč na odblokovanie a inštalačné príslušenstvo.
Technická specifikace 844 ER
| Model | 844 ER Z16 |
|---|---|
| Napájanie | 220-240V~ 50/60 Hz |
| Elektromotor | jednofázový |
| Príkon | 660 W |
| Maximálny krútiaci moment | 37 Nm * |
| Maximálna tlačná sila | 1 160 N * |
| Prevodový pomer | 1:30 |
| Maximálna dĺžka krídla | 40 m |
| Rýchlosť posuvu brány | 9,5 m/min |
| Nastavenie rýchlosti a ovládanie motora | nie |
| Koncové spínače | magnetické |
| Pastorok | Z16 modul 4 |
| Enkodér | magnetický |
| Nastavenie sily | dvojkotúčová spojka v olejovom kúpeli a pomocou riadiacej jednotky |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 120 °C |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 14,5 kg |
| Typ oleja | FAAC HP |
| Rozmery (š × v × h) | 275 × 191 × 387 mm |
| Maximálna hmotnosť brány | 1800 kg |
| Frekvencia používania | 70 - 78% |
| Riadiaca jednotka | vstavaná 780 D |
