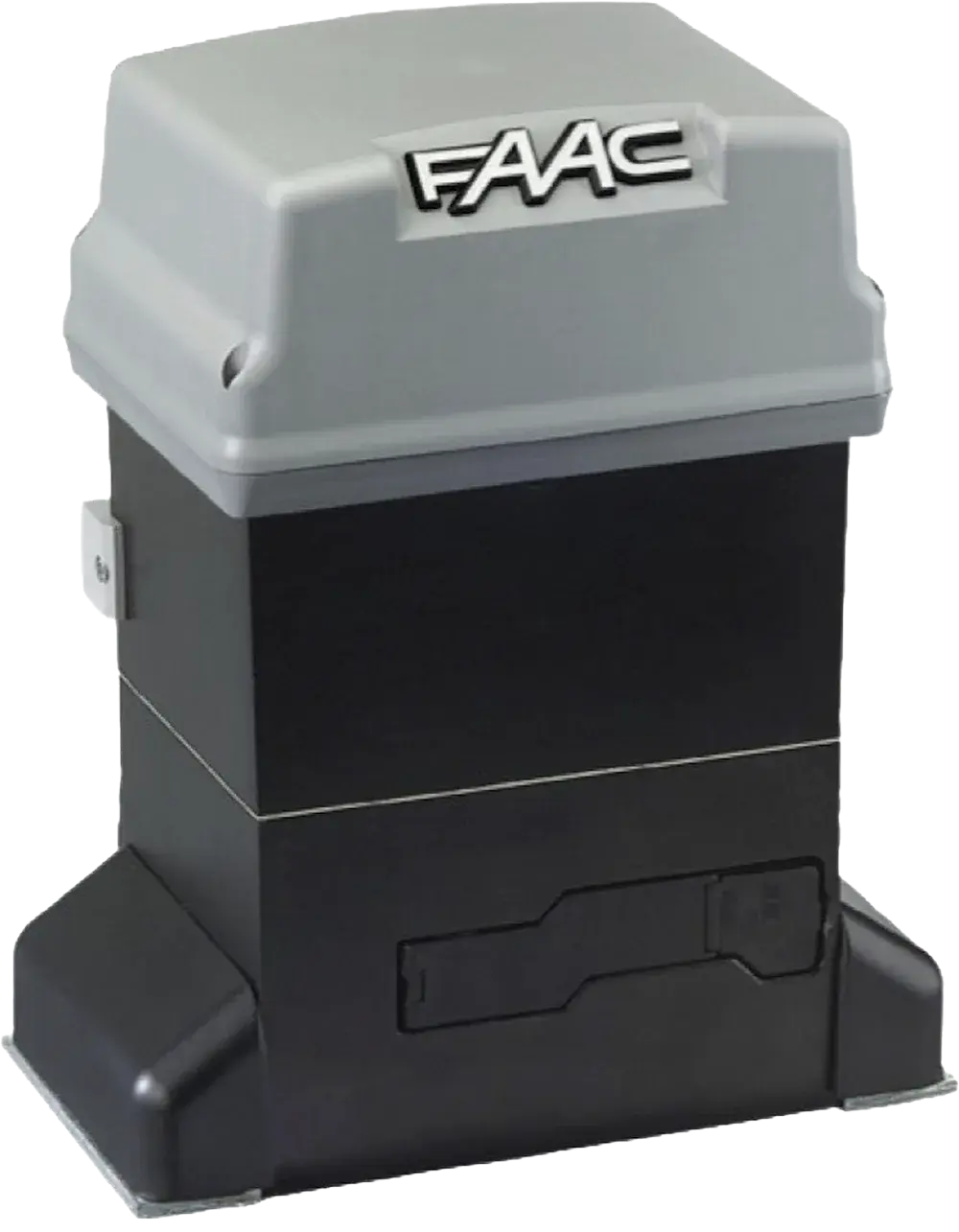

746 ER

230V elektromechanický pohon

PRODEJ UKONČEN
leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
400 – 600 kg
Maximální rychlost
9,6 – 12 m/min
Frekvence použití
70%
CE
• Maximální bezpečnost proti přivření díky dvoudiskové spojce v olejové lázni a řídící jednotce s enkodérem.
• Pohon je samosvorný, není tedy nutná instalace elektrozámku.
• Manuální odblokování chráněné klíčem.
• Magnetické koncové spínače s jednoduchou montáží.
• Řídící jednotka chráněná krytem, jednoduché nastavení pomocí displeje.
Objednací číslo: 109776

Modely 746 ER

ModelObjednací číslo
746 ER Z16109776
746 ER Z20109773
Balení 746 ER Z16 a ER Z20 navržené pro hřebenové aplikace obsahuje: pohon s pastorkem a řídící jednotkou 780 D, magnetické koncové spínače, klíček pro uvolnění a instalační příslušenství.

Technická specifikace 746 ER

Model746 ER Z16746 ER Z20
Napájení220-240V~ 50/60 Hz220-240V~ 50/60 Hz
Elektromotorjednofázovýjednofázový
Příkon400 W400 W
Maximální kroutící moment26 Nm *26 Nm *
Maximální tlačná síla810 N *650 N *
Převodový poměr1:301:30
Maximální délka křídla40 m50 m
Rychlost posunu brány9,6 m/min12 m/min
Nastavení rychlosti a ovládání motorunene
Koncové spínačemagnetickémagnetické
PastorekZ16 modul 4Z20 modul 4
Enkodérmagnetickýmagnetický
Nastavení sílydvoudisková spojka v olejové lázni a pomocí řídící jednotky
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana pohonu120 °C120 °C
Třída krytíIP44IP44
Hmotnost pohonu14 kg14 kg
Typ olejeFAAC HPFAAC HP
Rozměry (š × v × h)275 × 191 × 336 mm275 × 191 × 336 mm
Maximální hmotnost brány600 kg400 kg
Frekvence použití70%70%
Řídící jednotkavestavěná 780 Dvestavěná 780 D

* Údaje uvedené k 230 V~ / 50 Hz.
