Průmyslové použití

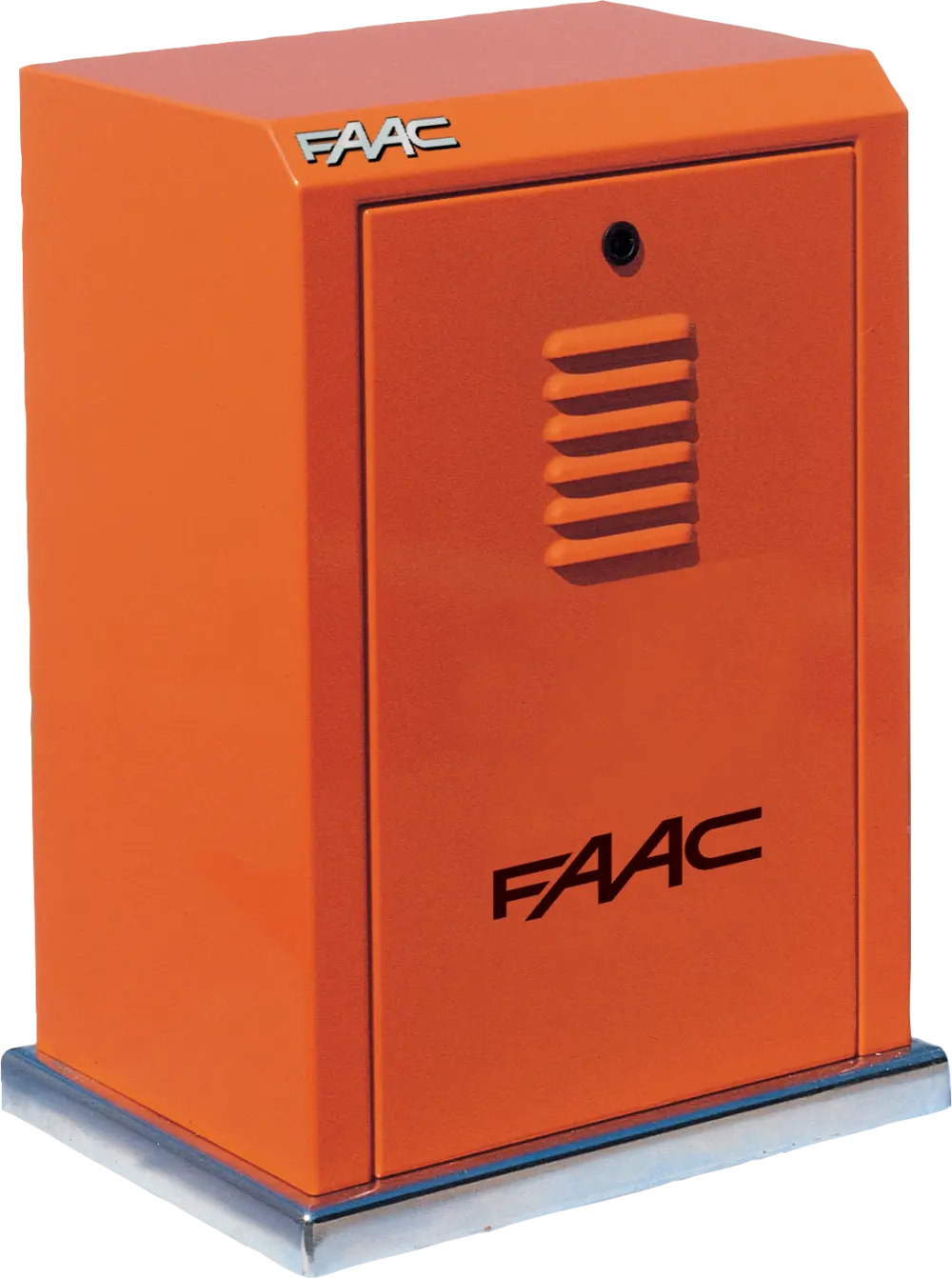

884 MC 3PH

400V elektromechanický pohon

Maximálna hmotnosť brány
3 500 kg
Frekvencia používania
50 – 100 %
CE
• Ideálny pre ťažké priemyselné brány s intenzívnou prevádzkou.
• Brzda zaručuje pomalé zastavenie a udržanie brány v zatvorenom stave, preto nie je potrebné inštalovať elektrický zámok.
• V prípade výpadku elektrickej energie je možné bránu manuálne otvárať a zatvárať vďaka odblokovaciemu systému chránenému kľúčom.
• Dvojkotúčová spojka v olejovom kúpeli na ochranu proti privretiu.
• Základňa s nastavovacími skrutkami.
• Oceľový box chránený kataforéznou povrchovou úpravou a polyesterovým náterom.
Objednací číslo: 109885
884 MC 3PH

Modely 884 MC 3PH

modelpoužitieriadiaca jednotkaobjednávací kód
maximálna hmotnosťfrekvencia používania
884 MC 3PH3 500 kg50 % (nad 2 000 kg) - 100 % (do 2 000 kg)vstavaná E844 3PH109885
Balenie 884 MC 3PH navrhnuté pre hrebeňové aplikácie obsahuje: elektromechanický pohon bez pastorka s riadiacou jednotkou E844, magnetické koncové spínače a uvoľňovací kľúč.

Technická specifikace 884 MC 3PH

model884 MC 3PH
Napájanie220 - 240 V/380 - 415 V~ 3 50/60 Hz
Elektromotortrojfázový, asynchrónny
Príkon850 W
Maximálny krútiaci moment0 až 155 Nm (pri 230 V~ 50 Hz)
Maximálna ťažná sila3 200 N (pri 230 V~ 50 Hz)
Prevodový pomer1:43,2
Maximálna dĺžka brány42 m
Nastavenie rýchlosti a ovládanie motoranie
Koncové spínačemechanické
Pastoreknie
Enkodérnie
Nastavenie silypomocou dvojkotúčovej spojky v olejovom kúpeli
Prevádzková teplota-20 °C až +55 °C
Tepelná ochrana pohonu155 °C
Trieda krytiaIP55
Hmotnosť pohonu50 kg
Typ olejaFAAC HP
Rozmery (d × š × v)430 × 310 × 586 mm
Maximálna hmotnosť brány3 500 kg
Frekvencia používania100% (do 2 000 kg) - 50% (nad 2 000 kg)
Riadiaca jednotkavstavaná E844 3PH

Příklad typické instalace 884 MC 3PH

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 4× 2,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 884 MC 3PH

Řídící jednotky pro 884 MC 3PH

Riadiaca jednotka E844 3PH
202073

Kompletní složení komponentů systému 884 MC 3PH

Programovatelné funkce 884 MC 3PH

Příslušenství pro 884 MC 3PH

Základová doska
737628
Galvanizovaný hrebeň 30 × 30 mm
719328
Sada držiakov hrebeňa
722123
Pastorok Z16 s ochranou
719169
