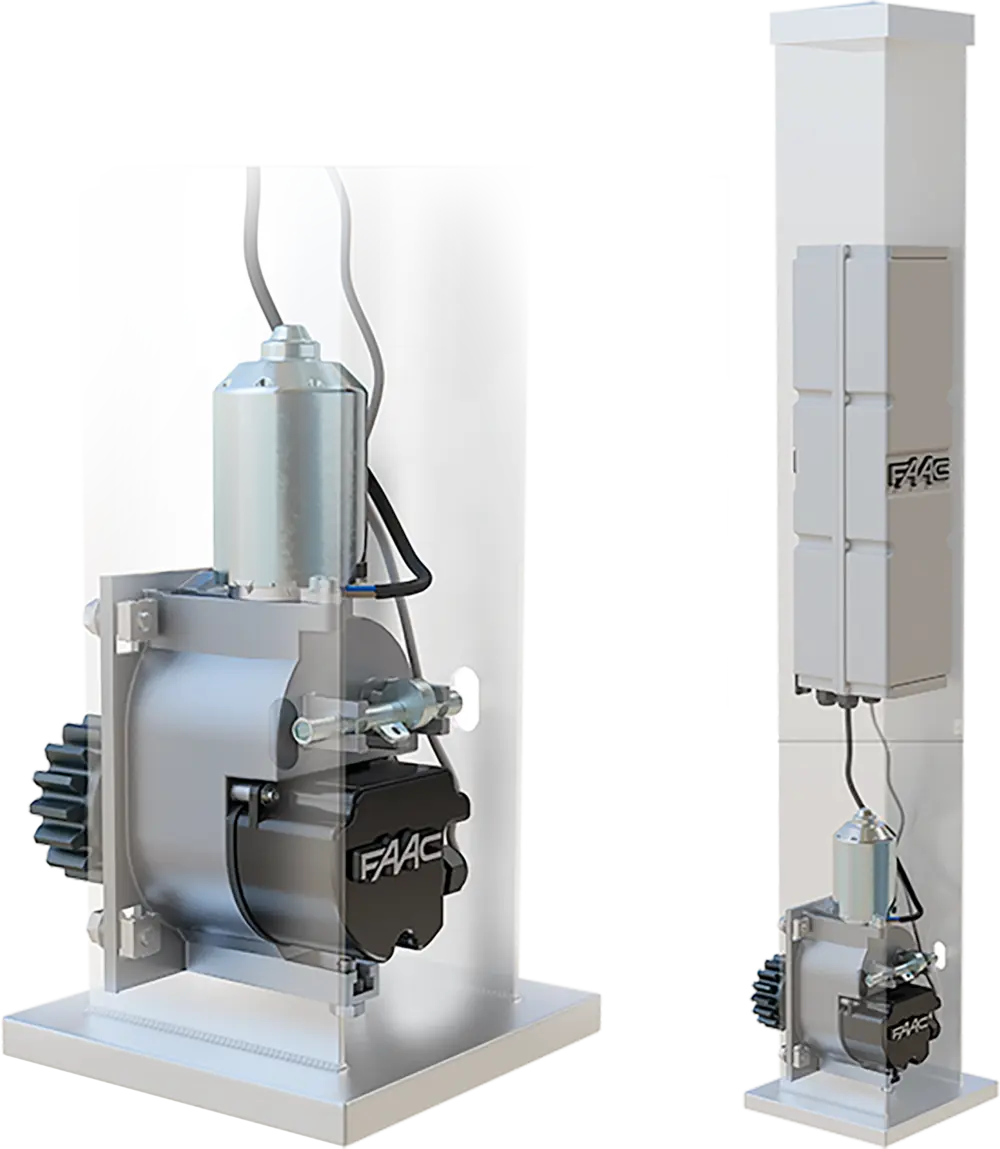

C4000 I
24V skrytý elektromechanický motor
Maximálna hmotnosť brány
400 kg
Maximálna rýchlosť
16 m / min
Frekvencia používania
nepretržitá prevádzka
• Kompaktné rozmery, dokonale integrovateľné do architektonického prostredia.
• Vstavaná elektronická riadiaca jednotka s patentovaným elektronickým enkodérom pre bezpečnú prevádzku, detekciu prekážky a rozpoznávanie koncových spínačov.
• Manuálne odblokovanie prístupné zvnútra aj zvonku objektu.
• Vstavaná elektronická riadiaca jednotka s patentovaným elektronickým enkodérom pre bezpečnú prevádzku, detekciu prekážky a rozpoznávanie koncových spínačov.
• Manuálne odblokovanie prístupné zvnútra aj zvonku objektu.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely C4000 I
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| C4000 I | 400 kg | nepretržitá prevádzka | vstavaná E4000 I | 109001 |
Balenie C4000 I obsahuje: nízkonapäťový elektromechanický pohon so vstavanou elektronickou riadiacou jednotkou E4000 I, pastorok Z16, odblokovací kľúč a upevňovacie príslušenstvo.
Technická specifikace C4000 I
| model | C4000 I |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | 24 V |
| Príkon | 150 W |
| Maximálna ťahová sila | 125 N |
| Pastorok | Z16 modul 4 |
| Maximálna dĺžka brány | 8 m |
| Maximálna hmotnosť brány | 400 kg |
| Maximálna hmotnosť samonosnej brány | 250 kg |
| Rýchlosť posuvu brány | 16 m / min |
| Prevádzková teplota | -20 °C až +55 °C |
| Stupeň krytia | IP30 |
| Rozmery (d × š × v) | 110 × 180 × 250 mm |
| Hmotnosť pohonu | 3,5 kg |
| Frekvencia používania | nepretržitá prevádzka |
| Vnútorné rozmery stĺpika | 110 × 110 mm |
Příklad typické instalace C4000 I
Slaboproudé kabely
- 2× 1,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
Zvýhodněná sada C4000 I
| obr. | ks | obsah sady | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon C4000 I | 109001 |
| 1 | prijímač XF868 | 787832 | |
| 1 | diaľkový ovládač XTO2 868 | 787030 | |
| 3 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuniek XP20 D | 785102 |
